Propiedades

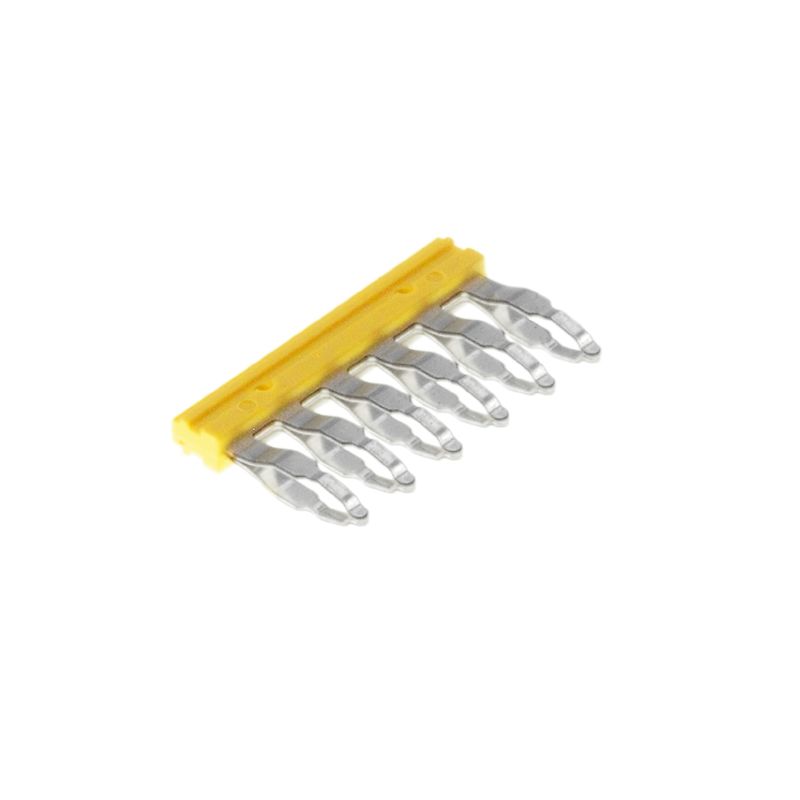

| Versión | Accesorios, Conexión transversal, 17.5 A |
| Código | 1754250000 |
| Tipo | ZQV 1.5N/R3.5/6 GE |
| GTIN (EAN) | 4032248103881 |
| Cantidad | 20 Pieza |
| Profundidad | 12,15 mm |
| Profundidad (pulgadas) | 0,478 inch |
| Altura | 20,1 mm |
| Altura (pulgadas) | 0,791 inch |
| Anchura | 2,4 mm |
| Anchura (pulgadas) | 0,094 inch |
| Peso neto | 1,28 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 |
| Temperatura permanete de trabajo, max. | 120 |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | amarillo |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión | para bornes |
| Tipo de fijación | insertado |
| Versión a prueba de explosivos | RAL 7001 |
| Corriente nominal multipolar | 17,5 A |
| Número de bornes puenteados | 6 |
| Tipo | Conexión transversal |
| Paso en mm (P) | 3,5 mm |
| Número de polos | 6 |
| Intensidad nominal | 17,5 A |
| Información de producto | Por motivos de estabilidad y temperatura, solo es posible desconectar el 60 % de los elementos de contacto La utilización de conectores transversales reduce la tensión nominal a 400 VLa tensión se reducirá a 25 V si se utiliza una conexión transversal cortada con bordes de corte con prensa |
| Homologación/certificado/documento de conformidad | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63429) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1754250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1754250000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1754250000&norm=0) |
| Documentación del usuario |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conformidad |
es accesorio de
-
N.º de artículo:1754180000Unidad de embalaje:100 Pieza
Borne de varios pisos, Conexión brida-tornillo, azul, 1.5 mm², 400 V, 400 V, Número de conexiones: 4, Número de pisos: 2, TS 15, V-0, Wemid
-
N.º de artículo:1753290000Unidad de embalaje:100 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige oscuro, 1.5 mm², 400 V, 400 V, Número de conexiones: 4, Número de pisos: 2, TS 15, V-0, Wemid
-
N.º de artículo:1753280000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige oscuro, 1.5 mm², 17.5 A, 400 V, Número de conexiones: 2, Número de pisos: 1, TS 15, V-0, Wemid, 130 °C
-
N.º de artículo:1754170000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, azul, 1.5 mm², 17.5 A, 400 V, Número de conexiones: 2, Número de pisos: 1, TS 15, V-0, Wemid, 130 °C
