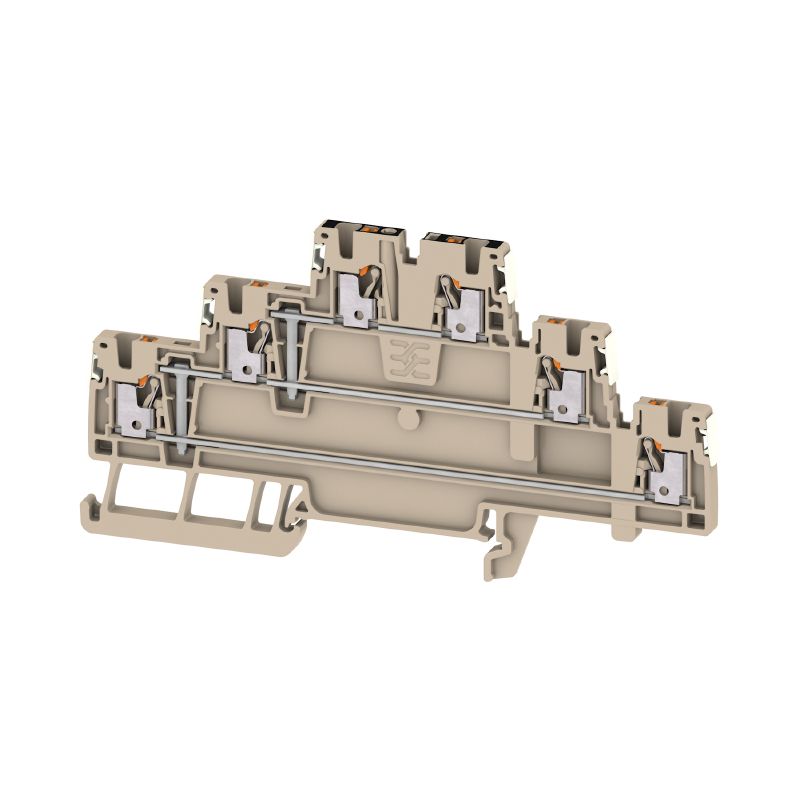

Borne de paso, Borne de varios pisos, PUSH IN, 1.5 mm², 500 V, 15 A, Beige oscuro

N.º de artículo 2856220000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 55 Productos relacionados 1057
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Additional technical data Klämbara ledare (Märkanslutning) Generalidades Datos nominales UL rating data Clasificaciones

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Datos generales para pedido

Utförande
Borne de paso, Borne de varios pisos, PUSH IN, 1.5 mm², 500 V, 15 A, Beige oscuro
Art.nr.
2856220000
Typ
A3T 1.5 VL DL
GTIN (EAN)
4064675534815
Förp.
50 Pieza

Dimensiones y pesos

Djup
53 mm
Profundidad (pulgadas)
2,087 inch
Höjd
106,5 mm
Altura (pulgadas)
4,193 inch
Bredd
3,5 mm
Anchura (pulgadas)
0,138 inch
Nettovikt
10,56 g

Temperaturas

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-60 °C…85 °C
Temperatura permanete de trabajo, min.
−60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Produktens koldioxidavtryck
  • Desde la cuna hasta la puerta:
    0.304 kg CO2 eq.

Datos del material

Grundläggande material
Wemid
Färgkod
Beige oscuro
Färg manöverelement
naranja
Brännbarhetsklass enligt UL 94
V-0

Datos nominales IECEx/ATEX

Certifikat nr. (ATEX)
TUEV16ATEX7909U
Certifikat nr. (IECEX)
IECEXTUR16.0036U
Max. spänning (ATEX)
440 V
Ström (ATEX)
14 A
Ledararea max. (ATEX)
1.5 mm²
Max. spänning (IECEX)
440 V
Corriente (IECEX)
14 A
Ledararea max. (IECEX)
1.5 mm²

Valores característicos del sistema

Ändplatta krävs
Sí
Antal potentialer
1
Antal våningar
3
Número de puntos de embornado por piso
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Sí
Montageskena obestyckad
TS 35
PEN-Funktion
No

Additional technical data

explosionstestat utförande
Yes
Monteringstyp
TS 35
rastbar
Sí
Öppna sidor
derecha

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,14 mm²
Anslutningsarea, flertrådig, max.
1,5 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Anslutningsområde, max.
1,5 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
top
Anslutningstyp
PUSH IN
Antal anslutningar
6
Avisoleringslängd
8 mm
Klingmått
0.4 x 2.0 mm
Ledararea, entrådig, max.
1,5 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
1,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, fintrådig, max.
1,5 mm²
Tolkdorn enligt 60 947-1
A1

Generalidades

Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1

Datos nominales

Märkarea
1,5 mm²
Märkspänning
500 V
Märkspänning DC
500 V
Märkström
15 A
Ström med max. ledare
15 A
Normer
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,83 mΩ
Märkstötspänning
6 kV
Förlusteffekt enligt IEC 60947-7-x
0,56 W
Nedsmutsningsgrad
3
Överspänningskategori
III

UL rating data

Certifikat nr (cURus)
E60693
Ledararea min (cURus)
26 AWG
Ledardiameter max (cURus)
14 AWG
Spänning grupp B (cURus)
300 V
Spänning grupp C (cURus)
300 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
15 A
Ström grupp C (cURus)
15 A
Ström Gruppr D (cURus)
5 A

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
