特性

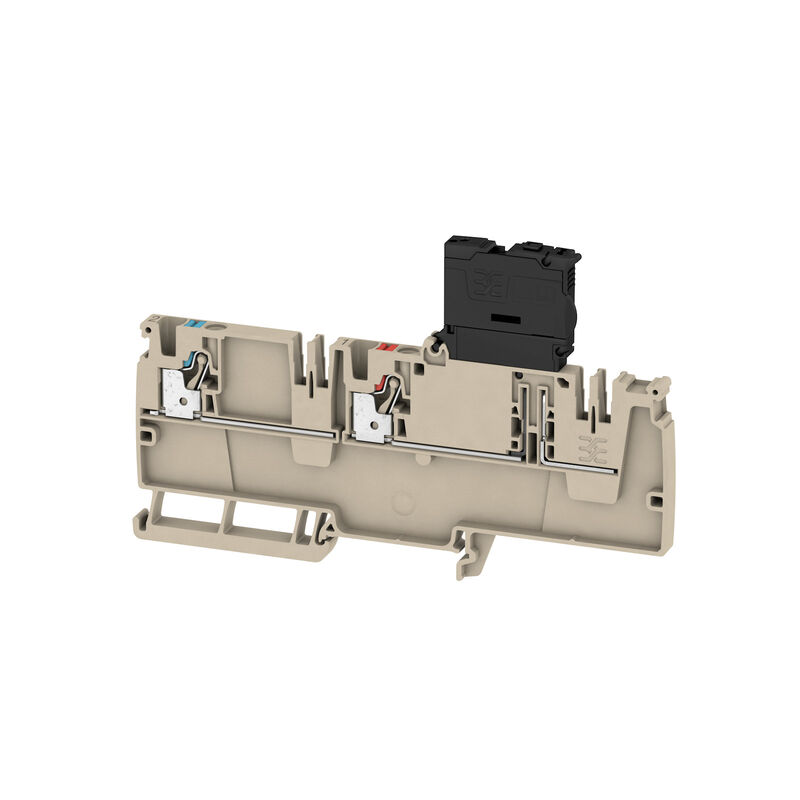

版本 | 带保险丝的分线端子, PUSH IN, 4 mm², 150 V, 6.3 A, 深褐 |
订货号 | 2460130000 |
类型 | AAP22 4 LI-FS 60-150V |
GTIN (EAN) | 4050118475555 |
数量 | 50 PC |
深 | 82 mm |
深度 (英寸) | 3.228 inch |
深度(含 DIN 导轨) | 82.5 mm |
高度 | 129 mm |
高度 (英寸) | 5.079 inch |
宽度 | 6.1 mm |
宽度 (英寸) | 0.24 inch |
净重 | 25.7 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -60 °C |
最大持续工作温度 | 130 °C |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
材料 | Wemid |
颜色编码 | 深褐 |
触发元件颜色 |
红色
蓝色 |
阻燃等级符合 UL 94 | V-0 |
ATEX 证书号 | TUEV17ATEX8064U |
IECEX 证书号 | IECEXTUR17.0030U |
电流 (ATEX) | 6.3 A |
导线最大压接面积(ATEX) | 4 mm² |
电流 (IECEX) | 6.3 A |
导线最大压接面积 (IECEX) | 4 mm² |
EN 60079-7 标识 | Ex ec II C Gc |
Ex 2014/34/EU 标签 | II 2 G D |
类型 | 带 LED |
必须的端板 | 是 |
电位数量 | 2 |
层数 | 1 |
导轨 | TS 35 |
可卡装 | 无 |
固定类型 | 卡入 |
安装指导 | 导轨安装 |
安装方式 | TS 35 |
带锁销 | 无 |
开放端 | 右方 |
其他联接方式的接口类型 | PUSH IN |
- 不带塑料套的线端金属包头管部长度 DIN 46228/1 |
|
- 带塑料套的线端金属包头管部长度 DIN 46228/4 |
|
剥线长度 | 12 mm |
压接范围,最大 | 4 mm² |
压接范围,最小 | 0.14 mm² |
双线管状端头 最大导线横截面 | 1.5 mm² |
双线管状端头 最小导线横截面 | 0.5 mm² |
双线管状端头的管长度 |
|
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 26 |
导线连接截面积,单股硬导线,最大 | 4 mm² |
导线连接截面积,单股硬导线,最小 | 0.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 | 4 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最小 | 0.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 | 4 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最小 | 0.5 mm² |
接线截面积,多股线,最大 | 4 mm² |
接线截面积,多股线,最小 | 0.5 mm² |
最大压接面积 软导线 | 4 mm² |
最小多股导线接线截面积 | 0.5 mm² |
测量规 按照 60 947-1 标准 | A4 |
联接点数量 | 2 |
联接类型 | PUSH IN |
联接类型 2 | PUSH IN |
螺丝刀口尺寸 | 0.6 x 3.5 mm |
连接方向 | 上方 |
CSA 认证号 | 200039-70089609 |
导线最大压接面积(CSA) | 10 AWG |
最小导线横截面积(CSA ) | 26 AWG |
电压大小 B(CSA) | 300 V |
电压大小 D(CSA) | 300 V |
电流 大小 B (CSA) | 10 A |
电流 大小 D (CSA) | 10 A |
安装指导 | 导轨安装 |
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 26 |
导轨 | TS 35 |
标准 |
符合 IEC 60947-7-1 标准
符合 IEC 60947-7-3 标准 |
额定横截面 | 4 mm² |
额定电压 | 150 V |
相邻端子的额定电压 | 500 V |
额定直流电压 | 150 V |
额定电流 | 6.3 A |
最大电流 | 6.3 A |
标准 |
符合 IEC 60947-7-1 标准
符合 IEC 60947-7-3 标准 |
体积电阻率符合 IEC 60947-7-x 标准 | 1 mΩ |
额定浪涌电压 | 4 kV |
功率损耗符合 IEC 60947-7-x | 1.02 W |
污染等级 | 2 |
过压等级 | III |
cURus 证书号 | E60693 |
最大导线尺寸 工厂接线 (cURus) | 10 AWG |
最大导线尺寸 现场接线 (cURus) | 10 AWG |
最小导线尺寸 工厂接线 (cURus) | 26 AWG |
最小导线尺寸 现场接线 (cURus) | 26 AWG |
电压大小 B (cURus) | 300 V |
电压大小 D (cURus) | 300 V |
电流大小 B (cURus) | 10 A |
电流大小 D (cURus) | 10 A |
产品信息 | 电压取决于所选保险丝组件或指示灯 |
认证/证书/一致性声明 |
[IECEX_TUR_17.0030U.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58132)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58169) [DE PT0205 20171010 057 ISSUE01.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_68337) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85530) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178464) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284542) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39687) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2460130000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2460130000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2460130000&norm=0) |
招标规格 |
[Klippon® Connect 2460130000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76073)
[Klippon® Connect 2460130000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76074) |
用户文档 |
[NTI AAP22 4 LO-LO](https://mdcop.weidmueller.com/mediadelivery/asset/900_85535)
[NTI AAP22 LI-FS](https://mdcop.weidmueller.com/mediadelivery/asset/900_85536) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AFS](https://mdcop.weidmueller.com/mediadelivery/asset/900_229204) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
ETIM 8.0 | EC000899 |
ETIM 9.0 | EC000899 |
ECLASS 9.0 | 27-14-11-16 |
ECLASS 9.1 | 27-14-11-16 |
ECLASS 10.0 | 27-14-11-16 |
ECLASS 11.0 | 27-14-11-16 |
ECLASS 12.0 | 27-14-11-16 |
ECLASS 13.0 | 27-25-01-13 |
ECLASS 14.0 | 27-25-01-13 |
认证 | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
cURus 证书号 | E60693 |
