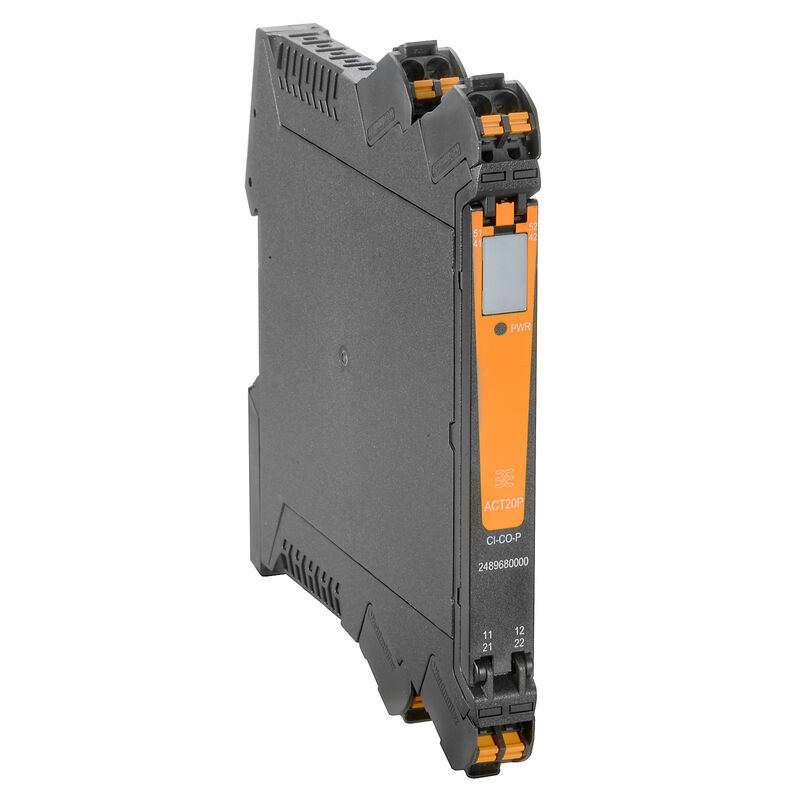

Produktillustration
ACT20P-2CI-2CO-ILP-P

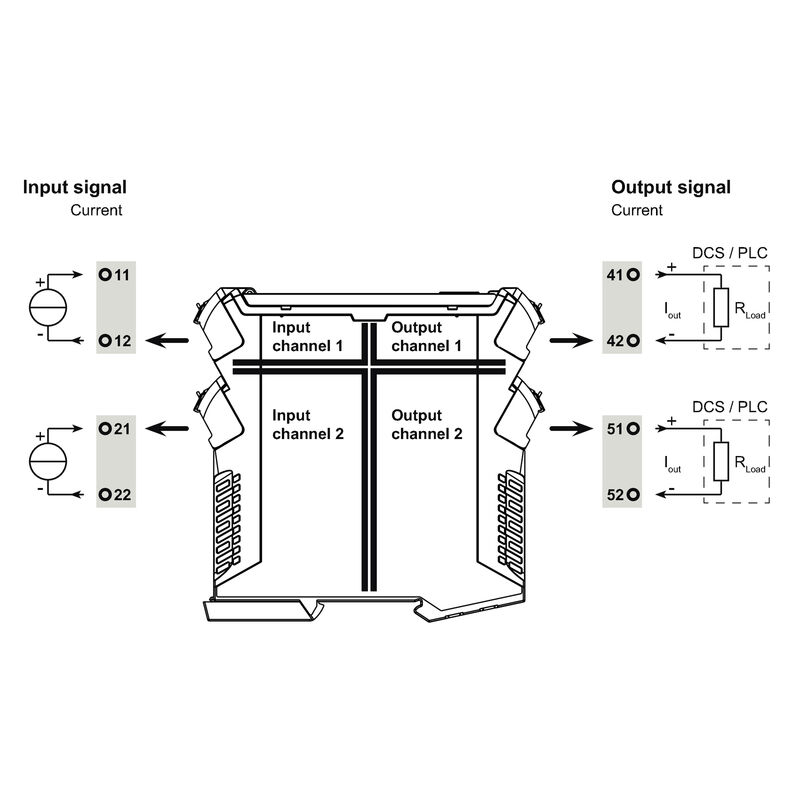

Connection diagram
ACT20P-2CI-2CO-ILP-P

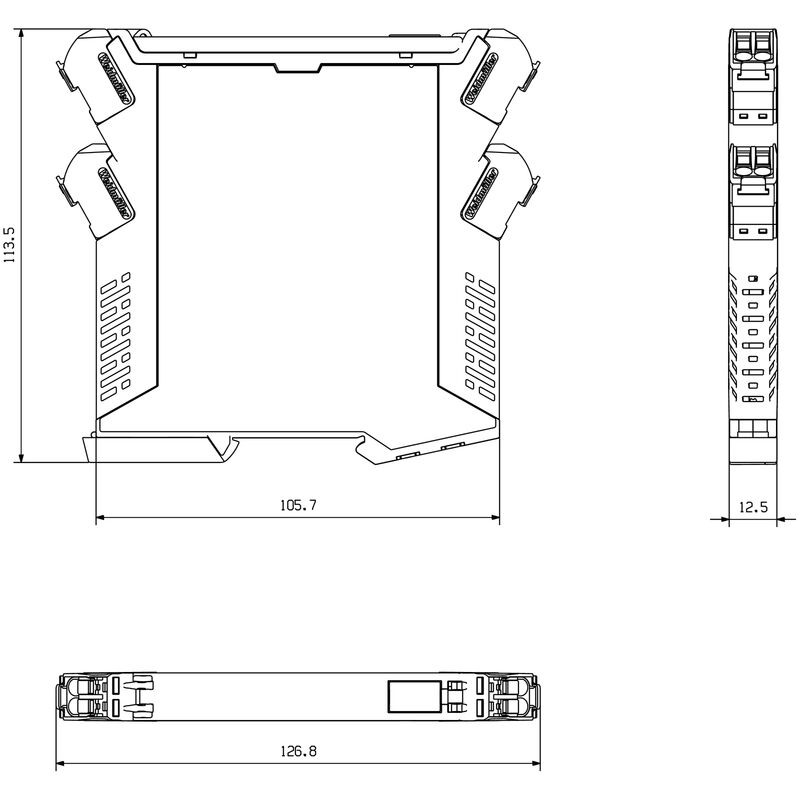

Profilritning
ACT20P-2CI-2CO-ILP-P
Bildliknande
ACT20P-2CI-2CO-ILP-P
Ritning

ACT20P-2CI-2CO-ILP-P

Passivåtskiljare, Ingång : 2 x 0(4) - 20 mA, (slingmatad), Utgång : 2 x 0(4) - 20 mA, matad via strömslinga på ingången

Produkt-ID 7760054358
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Separata delar 1 Använda produkter 14
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Sannolikhet för bortfall Zgodność produktu z wymogami środowiska naturalnego Ingång Utgång Allmänna uppgifter Isolationskoordination Data för ex-användningar (ATEX) Anslutningsdata Artikelbeskrivning Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURusEX)
E338066
Certifikat-Nr. (cULus)
E469563

Allmänna beställningsdata

Utförande
Passivåtskiljare, Ingång : 2 x 0(4) - 20 mA, (slingmatad), Utgång : 2 x 0(4) - 20 mA, matad via strömslinga på ingången
Art.nr.
7760054358
Typ
ACT20P-2CI-2CO-ILP-P
GTIN (EAN)
4050118559729
Förp.
1 items

Mått och vikter

Djup
114 mm
Byggdjup (tum)
4,488 inch
Höjd
127,1 mm
Bygghöjd (tum)
5,004 inch
Bredd
12,5 mm
Byggbredd (tum)
0,492 inch
Nettovikt
140 g

Temperaturer

Drifttemperatur
-20 °C...60 °C
Fuktighet vid driftstemperatur
0...95 % (ingen daggbildning)
Fuktighet
5...95 % (ingen daggbildning)

Sannolikhet för bortfall

SIL enligt IEC 61508
Ingen

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Соответствует с исключением
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Ingång

Antal ingångar
2
Sensor
4-trådig givare (med egen energiförsörjning)
Strömkälla
Spänningsfall, strömingång
≤ 3.5 V @ I input = 20 mA

Utgång

Antal utgångar
2
Lastmotstånd ström
≤ 600 Ω
Typ
aktiv
Den anslutna styrningen måste vara passiv
Utgångsström
0… 20 mA (om ingång: 0… 20 mA)
4… 20 mA (om ingång: 4… 20 mA)

Allmänna uppgifter

Höjdområde för drift
≤ 2000 m
Konfiguration
ingen
Matningsspänning
Strömslingematad över 4…20 mA ingång
Montageskena obestyckad
TS 35
noggrannhet
< 0,1 % av slutvärdet
Nominell strömförbrukning
2 VA
Skyddsklass
IP20
Svarstid
≤ 1 ms

Isolationskoordination

EMC-Normer
EN 61326-1
EN 61000-6-2
EN 61000-6-4
Isolationsspänning
2 kV ingångar / utgångar
Märkspänning
300 V
Stöthållspänning
4 kV (1,2/50 µs)

Data för ex-användningar (ATEX)

IECEx - Märkning gas
Ex ec IIC T6 Gc
Märkning
II 3 G Ex ec IIC T6 Gc

Anslutningsdata

Anslutningstyp
PUSH IN
Åtdragningsmoment, min.
0,4 Nm
Åtdragningsmoment, max.
0,6 Nm
Anslutningsområde, märkarea
2,5 mm²
Anslutningsområde, min.
0,5 mm²
2,5 mm²
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 14
Ledardiameter, entrådig min.
0,2 mm²
Ledardiameter, entrådig max.
2,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²

Artikelbeskrivning

Produktbeteckning
De fixerade passivisolerarna ACT20P-2CI-2CO-ILP-S (tvåkanalig) isolerar analoga standardströmsignaler från en strömkälla. En analog ingångsströmsignal konverteras linjärt och isoleras galvaniskt till en analog utgångsströmsignal. Enheten matas via ingångsströmslingan.

Egenskaper
• Galvanisk 4-vägs isolering (tvåkanalig enhet) mellan alla ingångar och utgångar.

Klassificeringar

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
