特性
| 版本 | 信号变送器/隔离器, 输入 : 4-20 mA, 输出 : 2 x 4-20 mA, (回路供电), 信号倍增器, 输出回路馈电 |
| 订货号 | 2619390000 |
| 类型 | ACT20P-CI-2CO-OLP-P |
| GTIN (EAN) | 4050118622904 |
| 数量 | 1 PC |

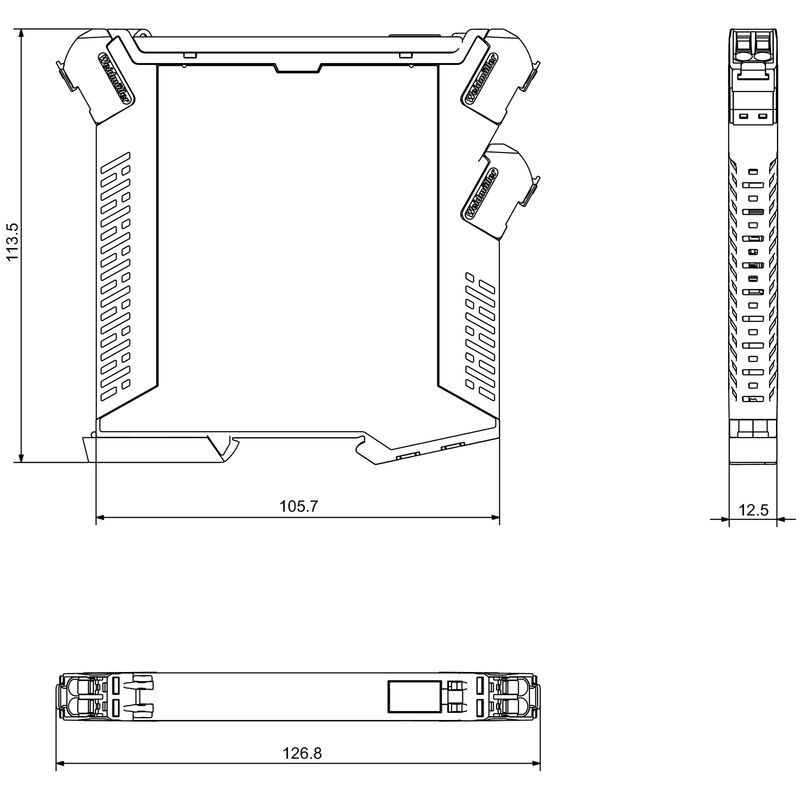

| 深 | 114 mm |
| 深度 (英寸) | 4.488 inch |
| 高度 | 127.1 mm |
| 高度 (英寸) | 5.004 inch |
| 宽度 | 12.5 mm |
| 宽度 (英寸) | 0.492 inch |
| 净重 | 140 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -20 °C...60 °C |
| 操作温度下的湿度 | 0...95 % （无凝结） |
| 湿度 | 5...95 %, 无凝结 |
| SIL 符合 IEC 61508 | 无 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 传感器 |
4 线制传感器（自带电源）
电流源 |
| 电压降，电流输入 | <3 V |
| 输入数 | 1 |
| 输入电流 | 4…20mA |
| 类型 |
无源
连接控制器必须是有源的 |
| 负载阻抗电流 | RL = (UB-12 V) / 20 mA z.B. 600 Ω 在 24 V时 |
| 输出电流 | 4...20 mA，环路电流供电 |
| 最大开关电压，交流 | 0 V |
| 最大开关电压，直流 | 0 V |
| 额定开关电流 | 0.1 A |
| 供电电压 |
通过输出电流回路
min. 12 V DC/ max. 30 V DC |
| 基于 HART® 的信号转发类型 | 未变更 |
| 导轨 | TS 35 |
| 精度 | < 终值的 0.1 % |
| 配置 | 无 |
| 防护等级 | IP20 |
| 阶跃响应时间 | ≤ 2 ms |
| EMC 标准 |
EN 61326-1
EN 61000-6-2 EN 61000-6-4 |
| 抗冲击耐压 | 4 kV (1.2 / 50 µs) |
| 绝缘电压 | 2 kV (Input /Output), 1 min, 50 Hz |
| 过压等级 | III |
| 额定电压 | 300 V |
| 标记 | II 3 G Ex ec IIC T6 Gc |
| 联接类型 | PUSH IN |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 14 |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.2 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 产品信息 |
ACT20P-CI-2CO-OLP-S 固定式无源隔离器将模拟标准电流源的信号隔离。装置能将单个模拟输入电流信号进行线性转换及增倍, 形成两个经电气隔离的输出电流信号。通过输出侧电流回路为设备供电。 特性 • 在输入、输出1和输出2之间进行3端电气隔离。 |
| 认证/证书/一致性声明 |
[ATEX Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103115)
[IECEx Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103116) [UL Certification (hazardous location)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178189) [UL Certification (US-CAN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178190) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_158018) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178103) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2619390000) |
| 用户文档 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_158013) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| 认证 |     |
| ROHS | 一致 |
