| 版本 | 信号变送器/隔离器, 输入 : 交流/直流电压, 0...600 V DC, 0…440 V AC, 输出 : 0-10 V, 0(4)-20 mA, 信号变送器/隔离器 |
| 订货号 | 7760054306 |
| 类型 | ACT20P-VM-AO-S |
| GTIN (EAN) | 6944169749087 |
| 数量 | 1 PC |
| 深 | 114.3 mm |
| 深度 (英寸) | 4.5 inch |
| 高度 | 119.2 mm |
| 高度 (英寸) | 4.693 inch |
| 宽度 | 22.5 mm |
| 宽度 (英寸) | 0.886 inch |
| 净重 | 110 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -20 °C...60 °C |
| 操作温度下的湿度 | 0...95 % （无凝结） |
| 湿度 | 5...95 %, 无凝结 |
| SIL 符合 IEC 61508 | 无 |
| MTTF | 140 a |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 输入信号 |
UDC
UAC 有效值（仅正弦），40…60 Hz |
| 输入数 | 1 |
| 输入电压 |
0…30 V DC
0…60 V DC 可配置 0…150 V DC 0…300 V DC 0…440 V DC 0…660 V DC 0…60 V AC 0…144 V AC 0…300 V AC 0…440 V AC |
| 输入电阻 | 1 MΩ±5% |
| 电压负载电阻 | ≥ 10 kΩ |
| 类型 |
有源
连接控制器必须是无源的 |
| 负载阻抗电流 | ≤ 500 Ω |
| 输出电压，备注 | 0...10 V |
| 输出电流 |
0...20 mA
4...20 mA |
| 输出路数 | 1 |
| 供电电压 | 24…240 VUC (±10%) |
| 功耗 |
≤ 100 mA @ 24 VDC
≤ 120mA @ 24V AC |
| 导轨 | TS 35 |
| 温度系数 | ≤ 200 ppm/K |
| 精度 | 0.5 % FSR |
| 绝缘 |
三路分离器
输入/输出/电源之间 |
| 配置 |
带 FDT/DTM 软件
需要配置适配器 8978580000 CBX200 USB |
| 防护等级 | IP20 |
| 阶跃响应时间 | <300 ms |
| EMC 标准 |
EN 61326-1
EN 61000-6-2 EN 61000-6-4 |
| 抗冲击耐压 |
4 kV (1.2/50 μs) 输入 - 输出
4 kV (1.2/50 μs) 输入 / 电源 2.5 kV (1.2/50 μs) 输出 / 电源 |
| 污染等级 | 2 |
| 绝缘 |
三路分离器
输入/输出/电源之间 |
| 绝缘电压 |
1.5 kV AC 输出 / 电源
2 kV AC 输入 / 输出 2 kV AC 输入 / 电源 |
| 过压等级 | III |
| 额定电压 |
600 V 输入 / 输出
600 V 输入 / 电源 300 V 输出 / 电源 |
| 联接类型 | 螺钉联接 |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 额定连接下的压接范围 | 1.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 12 |
| 产品信息 |

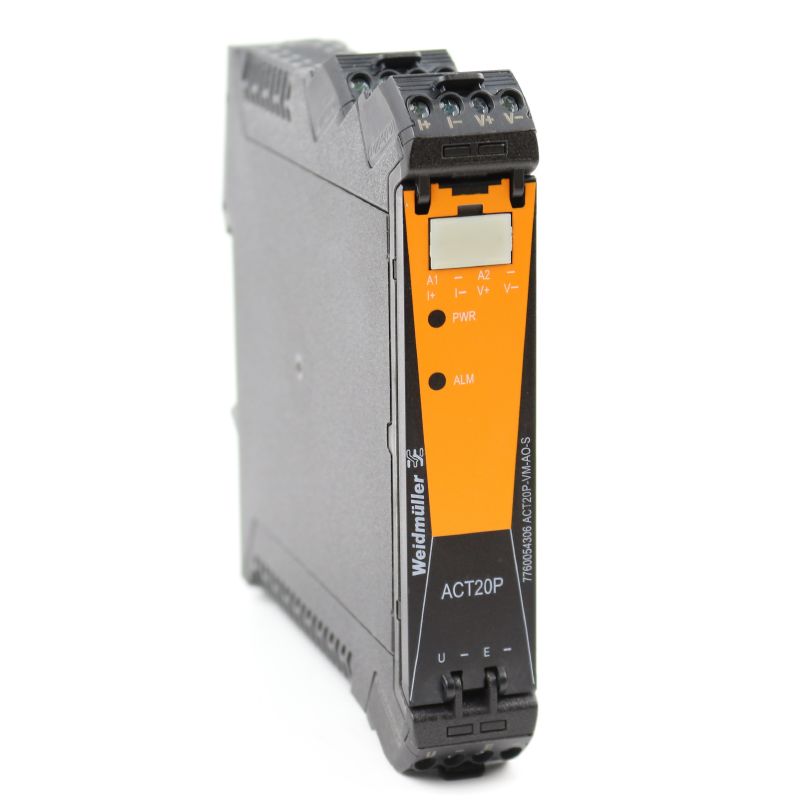

模拟电压变送器 ACT20P-VM-AO-S 测量直流或交流电压。模拟量输入信号以线性方式转换为模拟输出信号（电流或电压）并进行电气隔离 特性 • 通过 FDT / DTM-软件“WI-管理器”，进行配置和监控。 • 当超出限值或直流输入电压的极性反接时发出信号并触发警报 • 前面板的 LED 灯能指示运行状态。 • 在输入、输出和电源之间，进行 3 路电气隔离。 |
| 认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35810) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212325) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760054306) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054306) |
| 软件 |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| 用户文档 |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_95832)
[20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E469563 |
配件
隔离放大器和测量传感器附件可配置接口
标识牌设备标记号MultiCardESGESG 6.6/... BHZ空白
标识牌设备标记号MultiCardESGESG 8/13.5/43.3 SAI AU空白
单个零件
电子外壳模块化电子外壳联接系统 - CH20MPCB 接插件（4 针）- CH20M22、CH20M45、CH20M67插头 - 压线框接线
