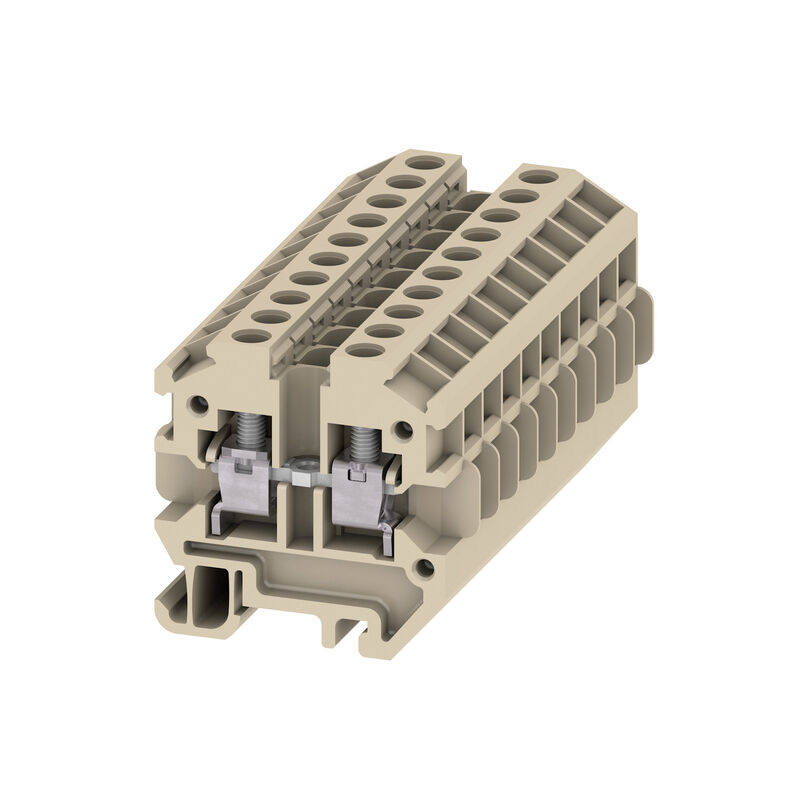

AK 4/10

AK 4/10

Ce produit ne sera bientôt plus disponible.

Poslední datum objednávky: 30.06.2026

Alternativní výrobek: 0294360000

Genomgångsplintblock, Skruvanslutning, beige/gul, 4 mm², 32 A, 690 V, Antal anslutningar: 20

Référence produit 0366560000
Fiche technique Téléchargements de produits
Accessoires 12 Autres produits de la même gamme 49
Godkännanden Allmänna beställningsdata Размеры и массы Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar Další technická data Conductor embornable (conexión adicional) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Dimensions Všeobecně Märkdata UL data hodnocení Classifications

Godkännanden

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Allmänna beställningsdata

Verze
Genomgångsplintblock, Skruvanslutning, beige/gul, 4 mm², 32 A, 690 V, Antal anslutningar: 20
Číslo objednávky
0366560000
Typ
AK 4/10
GTIN (EAN)
4008190086008
Množství
10 Pièce
Stav objednávky
Cet article ne sera plus disponible à l'avenir.
Poslední datum objednávky
30.06.2026
Alternativní výrobek
[0294360000](~/p/0294360000)

Размеры и массы

Hloubka
33 mm
Depth (inches)
1,299 inch
Výška
36,5 mm
Hauteur (pouces)
1,437 inch
Šířka
60 mm
Largeur (pouces)
2,362 inch
Čistá hmotnost
57,112 g

Temperaturer

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-50 °C…55 °C
Température d'utilisation permanente, min.
-50 °C
Température d'utilisation permanente, max.
100 °C

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
Kompatibel utan undantag
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Materialdata

Základní materiál
PA 66
Barevný
beige / jaune
Klasifikace hořlavosti UL 94
V-2

Systemparametrar

Verze
Skruvanslutning
med tappar
för skruvbar överkoppling
öppen på en sida
Nutná koncová deska
Yes
Počet potenciálů
1
Nombre d'étages
1
Nombre de points de contact par étage
1
Počet pólů na řadu
1
Úrovně propojené interně
Non
PE připojení
Non
Nosná lišta
TS 15
N-funkce
Non
PE funkce
Non
Funkce PEN
Non

Další technická data

Otevřené strany
pravá
Počet podobných svorek
10
Typ montáže
gerastet
Verze testovaná ve výbušném prostředí
Nej

Conductor embornable (conexión adicional)

Typ připojení, další připojení
Screw connection

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.
1,5 mm²
Dvojdutinka, max.
0,5 mm²
Délka odizolování
8 mm
Měřidlo podle IEC 60947-1
A3
Počet připojení
20
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,13 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,13 mm²
Průřez připojení vodiče, pevné jádro, max.
6 mm²
Průřez připojení vodiče, pevné jádro, min.
0,13 mm²
Průřez připojení vodičů, jemně splétané, min.
0,13 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,13 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,13 mm²
Směr připojení
na straně
Svěrný šroub
M 3
Typ připojení
Conexión brida-tornillo
Upínací rozsah, max.
6 mm²
Upínací rozsah, min.
0,13 mm²
Utahovací moment, max.
0,8 Nm
Utahovací moment, min.
0,6 Nm
Velikost nože
0.6 x 3.5 mm
Úroveň krouticího momentu s elektrickým šroubovákem DMS
2

CSA data hodnocení

Průřez vodiče max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
24 AWG
Velikost napětí C (CSA)
600 V
Velikost proudu C (CSA)
20 A
Č. osvědčení (CSA)
154685-1372355

Dimensions

TS 15 offset
16 mm

Všeobecně

Nosná lišta
TS 15
Počet pólů
10
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 26
Standardy
IEC 60947-7-1

Märkdata

Jmenovitý průřez
4 mm²
Jmenovité napětí
690 V
Jmenovité DC napětí
690 V
Jmenovitý proud
32 A
Proud při maximu vodičů
41 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Degré de pollution
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (UR)
12 AWG
Průřez vodiče propojení v terénu min. (UR)
22 AWG
Průřez vodiče propojení z výroby max. (UR)
12 AWG
Průřez vodiče propojení z výroby min. (UR)
22 AWG
Velikost napětí C (UR)
600 V
Velikost proudu C (UR)
27 A
Č. osvědčení (UR)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
