特性

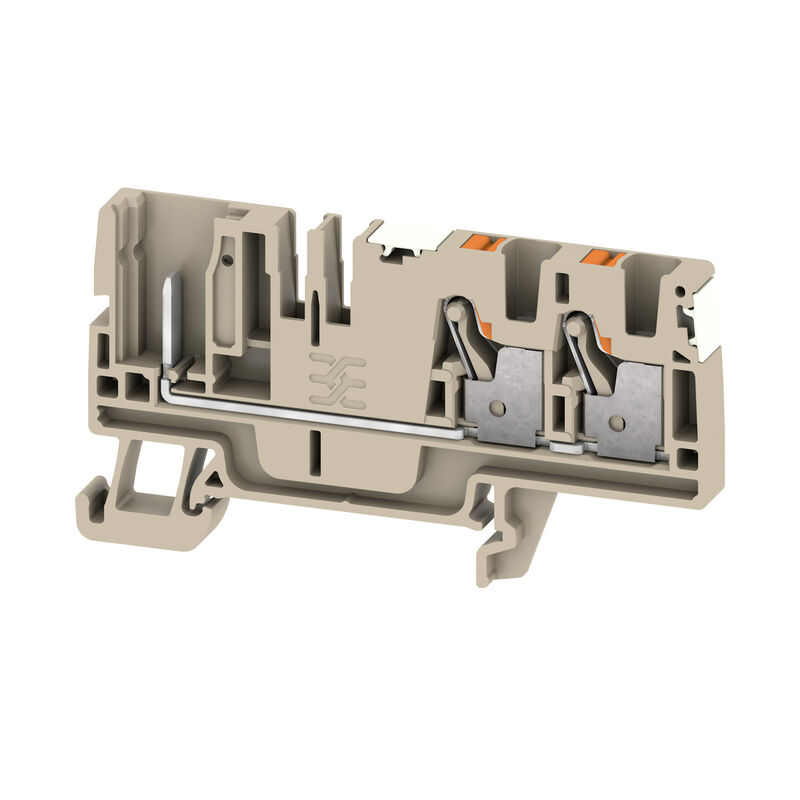

| 版本 | 直通型接线端子, PUSH IN, 可插拔的, 4 mm², 800 V, 32 A, 深褐 |
| 订货号 | 2675990000 |
| 类型 | APGTB 4 FT 3C/1 DL |
| GTIN (EAN) | 4050118733341 |
| 数量 | 50 PC |
| 深 | 39.5 mm |
| 深度 (英寸) | 1.555 inch |
| 深度（含 DIN 导轨） | 40.5 mm |
| 高度 | 72 mm |
| 高度 (英寸) | 2.835 inch |
| 宽度 | 6.1 mm |
| 宽度 (英寸) | 0.24 inch |
| 净重 | 12.26 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 触发元件颜色 | 橙色 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 是 |
| 层数 | 1 |
| 每层压接点数量 | 3 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 固定类型 | TS 35 |
| 安装方式 | TS 35 |
| 开放端 | 右方 |
| 防爆版 | 不 |
| 剥线长度 | 12 mm |
| 压接范围，最大 | 6 mm² |
| 压接范围，最小 | 0.14 mm² |
| 双线管状端头 最大导线横截面 | 1.5 mm² |
| 双线管状端头 最小导线横截面 | 0.5 mm² |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 26 |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 4 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 6 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 6 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 测量规 按照 60 947-1 标准 | A4 |
| 联接点数量 | 3 |
| 联接类型 |
PUSH IN
可插拔的 |
| 联接类型 2 | 可插拔的 |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 上方 |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 26 |
| 导轨 | TS 35 |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 额定横截面 | 4 mm² |
| 额定电压 | 800 V |
| 额定直流电压 | 800 V |
| 额定电流 | 32 A |
| 最大电流 | 32 A |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 1.02 W |
| 污染等级 | 3 |
| 过压等级 | III |
| 认证/证书/一致性声明 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153870)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205855) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675990000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675990000&norm=0) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| 认证 |   |
| ROHS | 一致 |
