接插件B2CF 3.50/40/180F SN OR BX

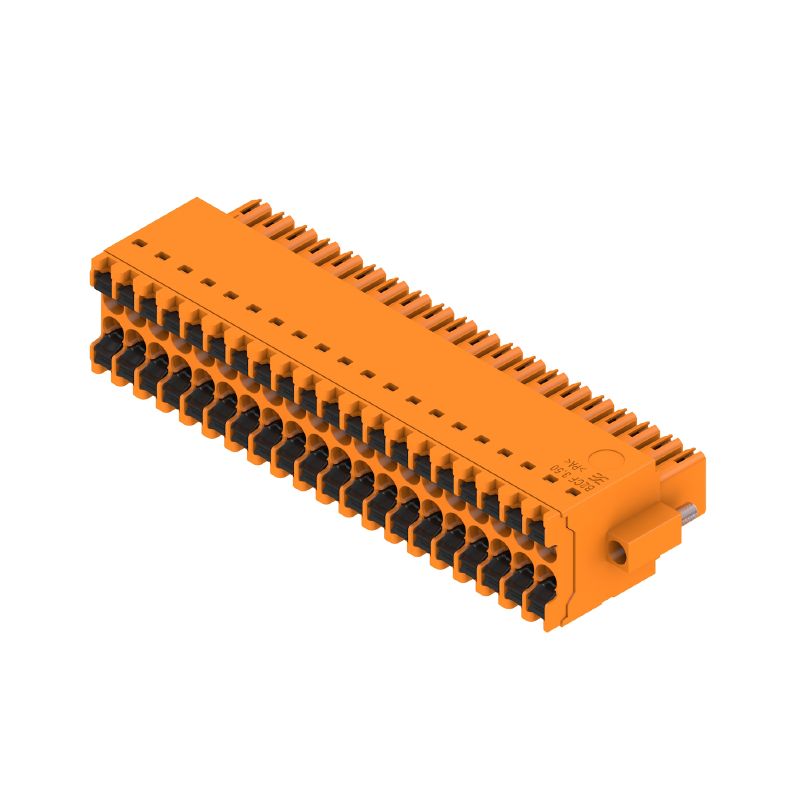

PCB 接插件, 插头, 3.50 mm, 回路数: 40, 180°, PUSH IN 带执行器, 压接范围，最大 : 1.5 mm², 盒装

商品编号 2558520000

特性

通用订货数据

版本	PCB 接插件, 插头, 3.50 mm, 回路数: 40, 180°, PUSH IN 带执行器, 压接范围，最大 : 1.5 mm², 盒装
订货号	2558520000
类型	B2CF 3.50/40/180F SN OR BX
GTIN (EAN)	4050118610901
数量	24 PC
产品数据	IEC: 320 V / 13.4 A / 0.14 - 1.5 mm² UL: 300 V / 9.5 A / AWG 30 - AWG 16
包装	盒装

尺寸和重量

深	26.25 mm
深度 (英寸)	1.033 inch
高度	15.2 mm
高度 (英寸)	0.598 inch
宽度	77 mm
宽度 (英寸)	3.031 inch
净重	27.068 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统参数

产品系列	OMNIMATE 信号 - B2C/S2C 3.50 - 双排系列
联接类型	现场接线
导线连接方式	PUSH IN 带执行器
间距 P（单位：mm）	3.5 mm
间距 P（单位：inch）	0.138 "
导线出线方向	180°
回路数	40
L1（mm）	66.5 mm
L1（inch）	2.622 "
层数	1
插针排数	2
额定横截面	15 mm²
防触电保护（按照DIN VDE57106）	手指安全保护
防触电保护（按照DIN VDE 0470）	IP 20 已插入
防护等级	IP20 安装完毕后
可编码	是
剥线长度	10 mm
直杆螺丝刀口尺寸	0.4 x 2.5
相关标准	DIN 5264
插拔次数	25
插拔力 / 回路，最大	3.5 N
拉力 / 回路，最大	3.5 N
拧紧扭矩	扭矩类型: 螺钉法兰使用信息: 扭紧力矩: 最小: 0.15 Nm 最大: 0.2 Nm

材料数据

绝缘材料	PA 66 GF 30
颜色编码	橙色
比色表 (相似)	RAL 2000
绝缘材料组	II
相比漏电起痕指数（CTI）	≥ 600
绝缘强度	≥ 10⁸ Ω
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
插头触点叠层结构	2...5 µm Sn 热浸镀锡
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	120 °C
最小安装温度	-40 °C
最大安装温度范围	120 °C

适用导线

压接范围，最小	0.14 mm²
压接范围，最大	1.5 mm²
导线最小压接面积 AWG	AWG 30
导线最大压接面积 AWG	AWG 16
单股导线的，最小值 H05(07) V-U	0.14 mm²
单股导线的，最大值 H05(07) V-U	1.5 mm²
软导线，最小压接面积 H05(07) V-K	0.14 mm²
软导线，最大压接面积 H05(07) V-K	1.5 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.14 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	1 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.14 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	1.5 mm²
可压接导线	管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9028240000 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9025780000 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9025790000 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 9028270000 剥线长度: 标称值: 10 mm 推荐的管状端头: 9004050000 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 9028290000 剥线长度: 标称值: 10 mm 推荐的管状端头: 0542500000 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 9028320000 剥线长度: 标称值: 10 mm 推荐的管状端头: 0282800000 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 0186500000
参考文本	塑料套环的外径不应大于节距 (P) 根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	13.4 A
额定电流，最大回路数 (Tu = 20°C)	10 A
额定电流，最小回路数 (Tu = 40°C)	12 A
额定电流，最大回路数 (Tu = 40°C)	9 A
额定电压值（过电压等级II/污染等级2）	320 V
额定电压值（过电压等级III/污染等级2）	160 V
额定电压值（过电压等级III/污染等级3）	160 V
额定冲击电压（过压等级 II/污染等级2）	2.5 kV
额定冲击电压（过压等级III/污染等级2）	2.5 kV
额定冲击电压（过压等级III/污染等级3）	2.5 kV
瞬时耐电流	3 x 1s ， 80 A

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 C / CSA)	50 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	9.5 A
额定电流 (使用组 C / CSA)	9.5 A
额定电流 (使用组 D / CSA)	9.5 A
导线最小压接面积，AWG,	AWG 30
导线最大压接面积，AWG	AWG 16

额定数据符合 UL 1059 标准

额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 C / UL 1059)	50 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	9.5 A
额定电流 (使用组 C / UL 1059)	9.5 A
额定电流 (使用组 D / UL 1059)	9.5 A
导线最小压接面积，AWG	AWG 30
导线最大压接面积，AWG	AWG 16

包装

包装	盒装
VPE 长度	338 mm
VPE 宽度	130 mm
VPE 高度	33 mm

类型测试

测试标识的耐久性	标准: IEC 61984 截面 6.2 和 7.3.2 / 10.11 模式取自 IEC 60068-2-70 / 12.95 测试: 原产地标志, 类型鉴别, 插口距, 材料类型, 日期时钟, 批准标识 UL, 批准标识 cULus 评价: 可用测试: 耐久性评价: 传递
测试：误用（不可互换）	标准: IEC 61984 章节 6.3 和 6.9.1 / 10.11, IEC 60512-13-5 / 02.06 测试: 旋转 180°，无编码元件评价: 传递测试: 电码单元旋转 180° 评价: 传递测试: 目视检查评价: 传递
测试可夹紧截面积	标准: IEC 60999-1 章节 7 和 9.1 / 11.99, IEC 60947-1 章节 8.2.4.5.1 / 03.11 导线类型: 导体类型和导线截面积: 实心 0.14 mm² 导体类型和导线截面积: 扭绞 0.14 mm² 导体类型和导线截面积: 实心 1.5 mm² 导体类型和导线截面积: 扭绞 1.5 mm² 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递
导体损坏和意外松动测试	标准: IEC 60999-1 章节 9.4 / 11.99 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-U0.75 导体类型和导线截面积: H05V-K0.75 评价: 传递要求: 0.4 kg 导线类型: 导体类型和导线截面积: H07V-U1.5 导体类型和导线截面积: H07V-K1.5 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递
拉出测试	标准: IEC 60999-1 章节 9.5 / 11.99 要求: ≥10 N 导线类型: 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 评价: 传递要求: ≥20 N 导线类型: 导体类型和导线截面积: H05V-U0.75 导体类型和导线截面积: H05V-K0.75 评价: 传递要求: ≥40 N 导线类型: 导体类型和导线截面积: H07V-U1.5 导体类型和导线截面积: H07V-K1.5 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 对于截面积较大的导线，推荐使用压接工具PZ 1,5（订单号9005990000）或PZ 6/5（订单号9011460000）将管状端头制作成压接形状A。
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 导线最大外径2.6mm
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
