下载技术数据页

接插件BLF 5.00HC/05/180F SN OR BX

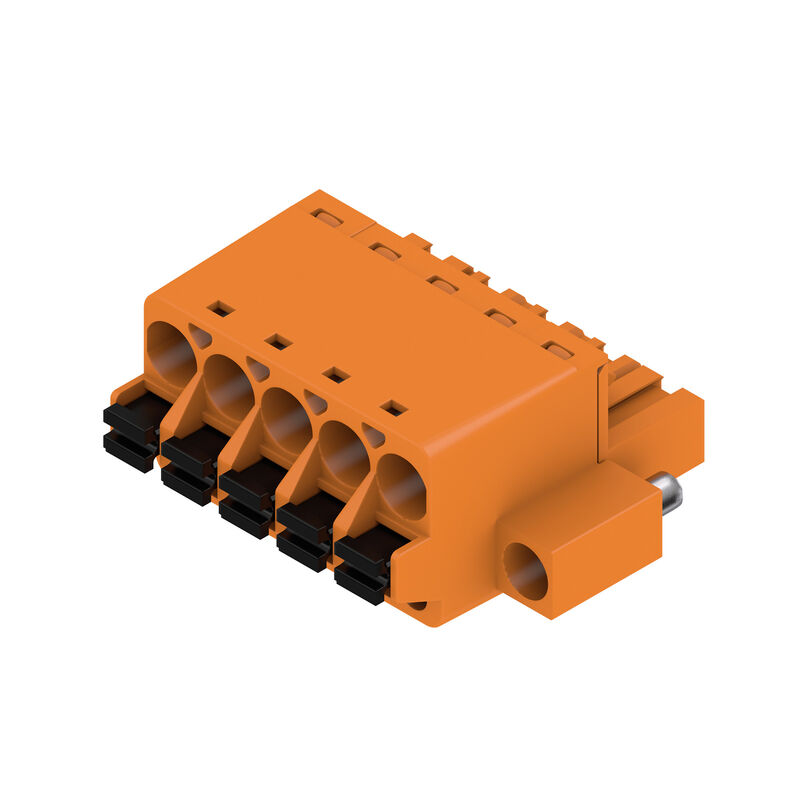

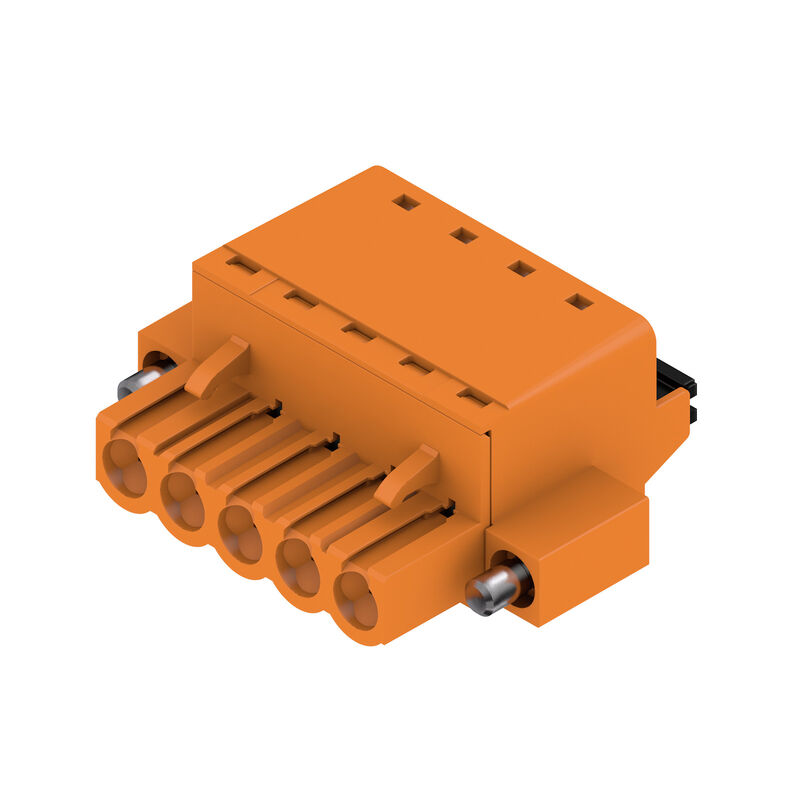

PCB 接插件, 插头, 5.00 mm, 回路数: 5, 180°, PUSH IN 带执行器, 压接范围，最大 : 3.31 mm², 盒装

商品编号 1017450000

特性

通用订货数据

版本	PCB 接插件, 插头, 5.00 mm, 回路数: 5, 180°, PUSH IN 带执行器, 压接范围，最大 : 3.31 mm², 盒装
订货号	1017450000
类型	BLF 5.00HC/05/180F SN OR BX
GTIN (EAN)	4032248728077
数量	48 PC
产品数据	IEC: 400 V / 23 A / 0.2 - 2.5 mm² UL: 300 V / 18.5 A / AWG 26 - AWG 12
包装	盒装

尺寸和重量

深	27.6 mm
深度 (英寸)	1.087 inch
高度	14.2 mm
高度 (英寸)	0.559 inch
宽度	30.1 mm
宽度 (英寸)	1.185 inch
净重	10.5 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统参数

产品系列	OMNIMATE 信号 - BL/SL 5.00 系列
联接类型	现场接线
导线连接方式	PUSH IN 带执行器
间距 P（单位：mm）	5 mm
间距 P（单位：inch）	0.197 "
导线出线方向	180°
回路数	5
L1（mm）	20 mm
L1（inch）	0.788 "
层数	1
插针排数	1
额定横截面	2.5 mm²
防触电保护（按照DIN VDE57106）	手指安全保护
防触电保护（按照DIN VDE 0470）	IP 20 已插入/ IP 10 未插入
防护等级	IP20
通道电阻	≤5 mΩ
可编码	是
剥线长度	10 mm
直杆螺丝刀口尺寸	0.6 x 3.5
相关标准	DIN 5264
插拔次数	25
插拔力 / 回路，最大	7 N
拉力 / 回路，最大	5.5 N
拧紧扭矩	扭矩类型: 螺钉法兰使用信息: 扭紧力矩: 最小: 0.2 Nm 最大: 0.25 Nm

材料数据

绝缘材料	PBT
颜色编码	橙色
比色表 (相似)	RAL 2000
绝缘材料组	IIIa
相比漏电起痕指数（CTI）	≥ 200
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
插头触点叠层结构	4...8 µm Sn 热浸镀锡
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	100 °C
最小安装温度	-30 °C
最大安装温度范围	100 °C

适用导线

压接范围，最小	0.13 mm²
压接范围，最大	3.31 mm²
导线最小压接面积 AWG	AWG 26
导线最大压接面积 AWG	AWG 12
单股导线的，最小值 H05(07) V-U	0.2 mm²
单股导线的，最大值 H05(07) V-U	2.5 mm²
软导线，最小压接面积 H05(07) V-K	0.2 mm²
软导线，最大压接面积 H05(07) V-K	2.5 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	2.5 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.25 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	2.5 mm²
塞规符合 EN 60999 a x b；ø	2.8 mm x 2.0 mm
可压接导线	导线连接截面积: 型号: 细绞线标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 9025870000 剥线长度: 标称值: 10 mm 推荐的管状端头: 9004050000 导线连接截面积: 型号: 细绞线标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 9025860000 剥线长度: 标称值: 10 mm 推荐的管状端头: 0542500000 导线连接截面积: 型号: 细绞线标称值: 1 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 9019100000 剥线长度: 标称值: 10 mm 推荐的管状端头: 0282800000 导线连接截面积: 型号: 细绞线标称值: 1.5 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 0186500000 剥线长度: 标称值: 12 mm 推荐的管状端头: 0635100000 导线连接截面积: 型号: 细绞线标称值: 2.5 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9004080000
参考文本	塑料套环的外径不应大于节距 (P) 根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	23 A
额定电流，最大回路数 (Tu = 20°C)	18 A
额定电流，最小回路数 (Tu = 40°C)	21 A
额定电流，最大回路数 (Tu = 40°C)	16 A
额定电压值（过电压等级II/污染等级2）	400 V
额定电压值（过电压等级III/污染等级2）	320 V
额定电压值（过电压等级III/污染等级3）	250 V
额定冲击电压（过压等级 II/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级3）	4 kV
瞬时耐电流	3 x 1s ， 120 A

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	200039-1121690
额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	10 A
额定电流 (使用组 D / CSA)	10 A
导线最小压接面积，AWG,	AWG 12
导线最大压接面积，AWG	AWG 26
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	18.5 A
额定电流 (使用组 D / UL 1059)	10 A
导线最小压接面积，AWG	AWG 26
导线最大压接面积，AWG	AWG 12
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	350 mm
VPE 宽度	135 mm
VPE 高度	38 mm

类型测试

测试标识的耐久性	标准: IEC 61984 章节 6.2 和 7.3.2 / 10.08 模式取自 IEC 60068-2-70 / 12.95 测试: 原产地标志, 类型鉴别, 插口距, 材料类型, 日期时钟评价: 可用测试: 耐久性评价: 传递
测试：误用（不可互换）	标准: IEC 61984 章节 6.2 和 7.3.2 / 10.08 模式取自 IEC 60068-2-70 / 12.95, IEC 60947-1 章节 8.2.4.5.1 / 06.07 测试: 原产地标志评价: 可用测试: 耐久性评价: 传递
测试可夹紧截面积	标准: IEC 61984 章节 6.2 和 7.3.2 / 10.08 模式取自 IEC 60068-2-70 / 12.95, IEC 60947-1 章节 8.2.4.5.1 / 06.07 导线类型: 导体类型和导线截面积: 实心 0.2 mm² 导体类型和导线截面积: 扭绞 0.2 mm² 导体类型和导线截面积: 实心 2.5 mm² 导体类型和导线截面积: 扭绞 2.5 mm² 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 导体类型和导线截面积: AWG 14/1 导体类型和导线截面积: AWG 14/19 评价: 可用
导体损坏和意外松动测试	标准: IEC 61984 章节 6.2 和 7.3.2 / 10.08 模式取自 IEC 60068-2-70 / 12.95 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 评价: 传递要求: 0.7 kg 导线类型: 导体类型和导线截面积: H07V-U2.5 导体类型和导线截面积: H07V-K2.5 导体类型和导线截面积: AWG 14/1 导体类型和导线截面积: AWG 14/19 评价: 传递
拉出测试	标准: IEC 61984 章节 6.2 和 7.3.2 / 10.08 模式取自 IEC 60068-2-70 / 12.95 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 26/1 导体类型和导线截面积: AWG 26/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 评价: 传递要求: 0.7 kg 导线类型: 导体类型和导线截面积: H07V-U2.5 导体类型和导线截面积: H07V-K2.5 导体类型和导线截面积: AWG 14/1 导体类型和导线截面积: AWG 14/19 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 建议使用 PZ 6/5 压接工具将管状端头制作成压接形状“A”。
• 该测试点只能用作电势传感器测试点。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

下载

认证/证书/一致性声明	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52485)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1017450000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1017450000)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
样本	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

分类

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

审批

认证	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
