BVL 7.62HP/05/180FI 3.5SN BK BX

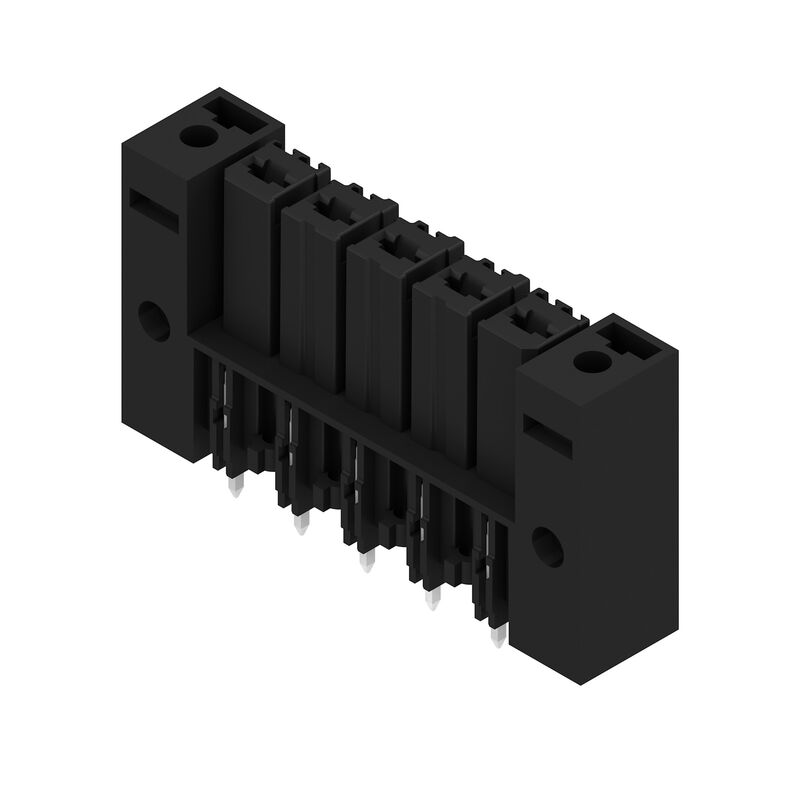

Изображение изделия
BVL 7.62HP/05/180FI 3.5SN BK BX

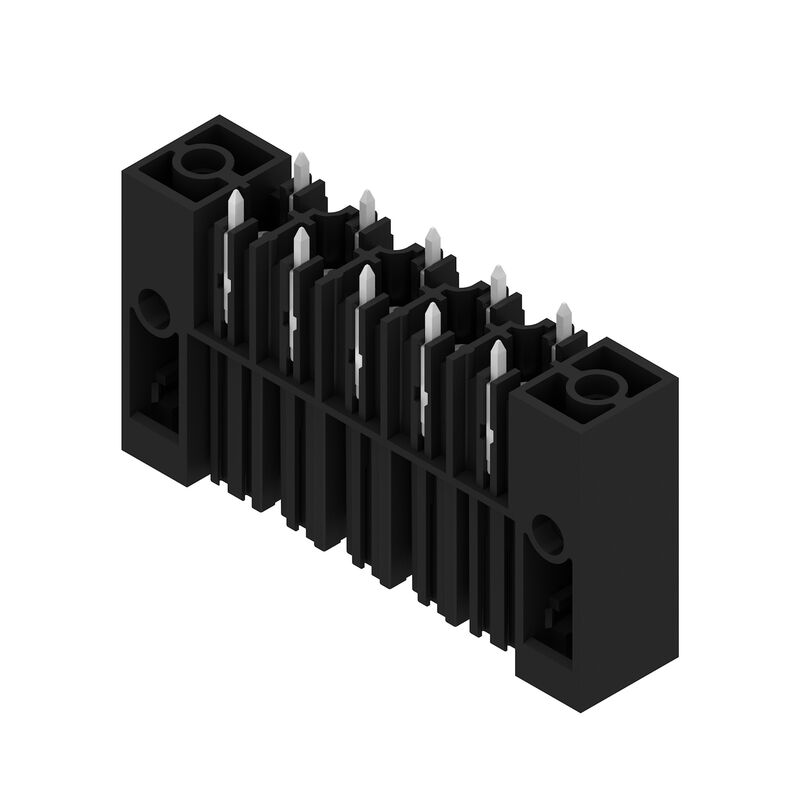

Изображение изделия
BVL 7.62HP/05/180FI 3.5SN BK BX
Dimensional drawing
BVL 7.62HP/05/180FI 3.5SN BK BX
Graph
BVL 7.62HP/05/180FI 3.5SN BK BX
Graph
BVL 7.62HP/05/180FI 3.5SN BK BX
Graph

BVL 7.62HP/05/180FI 3.5SN BK BX

PCB plug-in connector, female header, Clip-on flange, inverted, THT solder connection, 7.62 mm, Number of poles: 5, 180°, Solder pin length (l): 3.5 mm, tinned, black, Box

№ продукта 1928760000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Сопрягаемые детали 2 Связанные продукты 6
Godkännanden General ordering data Mått och vikter Environmental Product Compliance System Parameters Materialdata Märkdata enligt IEC Märkdata enligt CSA Номинальные характеристики по UL 1059 Packing 类型测试 Важное примечание Классификации

Godkännanden

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
PCB plug-in connector, female header, Clip-on flange, inverted, THT solder connection, 7.62 mm, Number of poles: 5, 180°, Solder pin length (l): 3.5 mm, tinned, black, Box
Nr zam.
1928760000
Typ
BVL 7.62HP/05/180FI 3.5SN BK BX
GTIN (EAN)
4032248578115
Ilość
50 Штука
Продуктное отношение
IEC: 1000 V / 56.8 A
UL: 300 V / 42 A
Упаковка
Ящик

Mått och vikter

Głębokość
11,4 mm
Глубина (дюймов)
0,449 inch
Wysokość
31,4 mm
Высота (в дюймах)
1,236 inch
Szerokość
53,34 mm
Ширина (в дюймах)
2,1 inch
Masa netto
15,82 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

System Parameters

Rodzina produktów
OMNIMATE Power - series BV/SV 7.62HP
Rodzaj przyłącza
Board connection
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Liczba biegunów
5
L1 in mm
30,48 mm
L1 w calach
1,2 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
защита от доступа пальцем, с проникновением
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Вид защиты
IP20
Rezystancja skrośna
2,00 мОм
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
7 N
Усилие вытягивания на полюс, макс.
4 N

Materialdata

Materiał izolacyjny
PA GF
Barwny
black
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 500
Opór izolacji
≥ 10⁸ Ω
Класс пожаростойкости UL 94
V-0
Materiał styków
Сплав меди
Powierzchnia styku
луженые
Структура слоев соединения под пайку
4...6 µm Sn матовый
Структура слоев штепсельного контакта
4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
130 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
130 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
56,8 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
41 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
41 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
41 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
630 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
odporność na zwarcia
3 x 1 сек. с 420 A
Odstęp izolacyjny po izolacji, min.
9,66 mm
Odstęp izolacyjny powietrzny, min.
6,9 mm

Märkdata enligt CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1534443
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
35 A
Prąd znamionowy (grupa użytkowa C / CSA)
35 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A
Odniesienie do wartości znamionowych
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
42 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
42 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
Odniesienie do wartości znamionowych
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.
Odstęp izolacyjny po izolacji, min.
9,66 mm
Odstęp izolacyjny powietrzny, min.
6,9 mm

Packing

opakowanie
Box
Długość VPE
302 mm
Szerokość VPE
94 mm
Wysokość VPE
83 mm

类型测试

Test: wytrzymałość znaczników
  • Стандарт:
    DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Стандарт:
    DIN EN 61984, раздел 6.3 и 6.9.1/09.02, DIN IEC 512, часть 7, раздел 5/05.94
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено

Важное примечание

Zgodność IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Uwagi

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
