特性

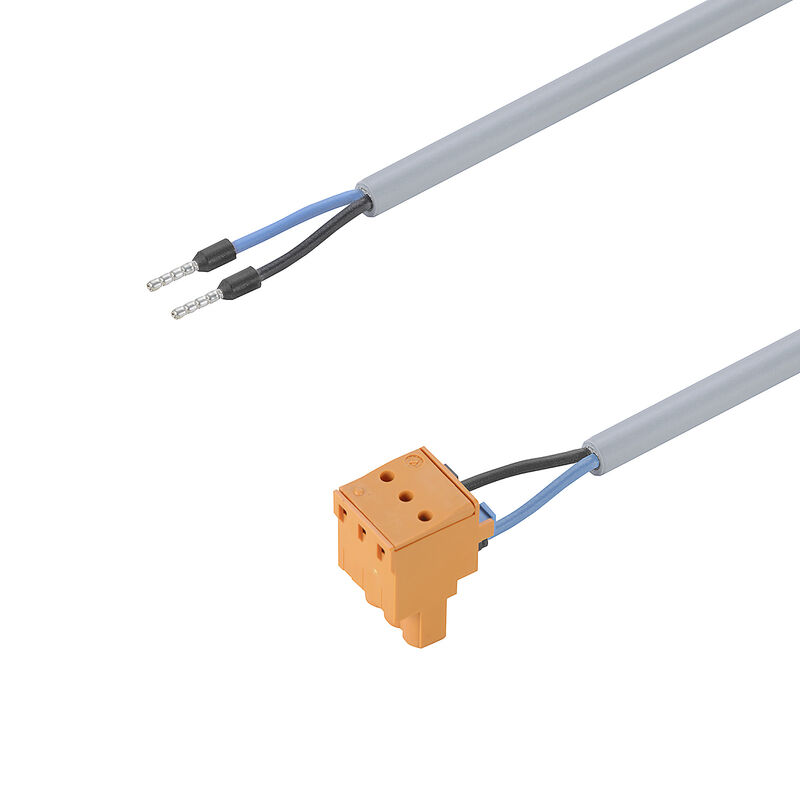

| 版本 | Smart Metering Cable Assemblies, 6 kV, 插座, IP20, 600 V, KB PUR US 2X1.5 GY XX 6KV, 1.2 m |
| 订货号 | 2817650120 |
| 类型 | CH-SMC-01.20-ECB90 |
| GTIN (EAN) | 4064675323082 |
| 数量 | 10 PC |
| 净重 | 75.3 g |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 回路数 | 2 |
| 防护等级 | IP20 |
| 额定浪涌电压 | 6 kV |
| 额定电压 | 600 V |
| 额定电流 | 18.5 A |
| 联接器 |
|
| 卤素 | 不 |
| 外径 | 6.4 mm ± 0.25 mm |
| 导线类型 | KB PUR US 2X1.5 GY XX 6KV |
| 带屏蔽 | 无 |
| 护套颜色 | 灰色 |
| 接线数量 | 2 |
| 最大可变温度 | 90 °C |
| 最小可变温度 | -25 °C |
| 最小弯曲半径，可变 | 15 x 电缆直径 |
| 最小弯曲半径，固定 | 10 x 电缆直径 |
| 最小恒温值 | -40 °C |
| 最高温度 恒温 | 90 °C |
| 电缆材料 | PUR/ TPE |
| 电缆长度 | 1.2 m |
| 绝缘 | PP |
| 芯线横截面积 | 1.5 mm² |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_313506) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2817650120) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2817650120&norm=0) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001576 |
| ETIM 7.0 | EC001576 |
| ETIM 8.0 | EC001576 |
| ETIM 9.0 | EC001576 |
| ECLASS 9.0 | 27-06-04-02 |
| ECLASS 9.1 | 27-06-91-90 |
| ECLASS 10.0 | 27-06-04-02 |
| ECLASS 11.0 | 27-06-04-02 |
| ECLASS 12.0 | 27-06-04-02 |
| ECLASS 13.0 | 27-06-04-02 |
| ECLASS 14.0 | 27-06-04-02 |
| ROHS | 一致 |
