特性

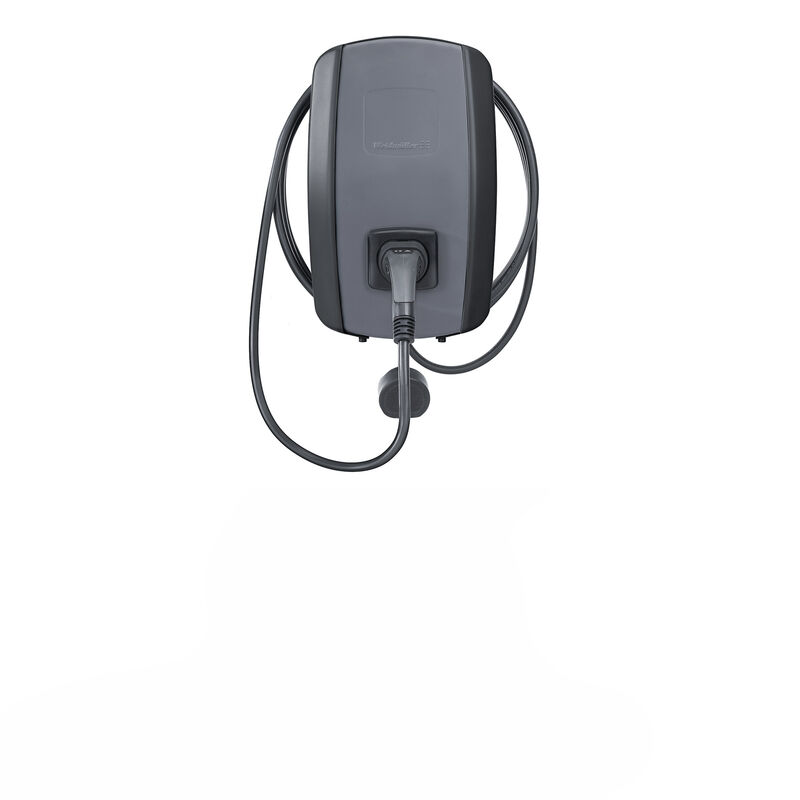

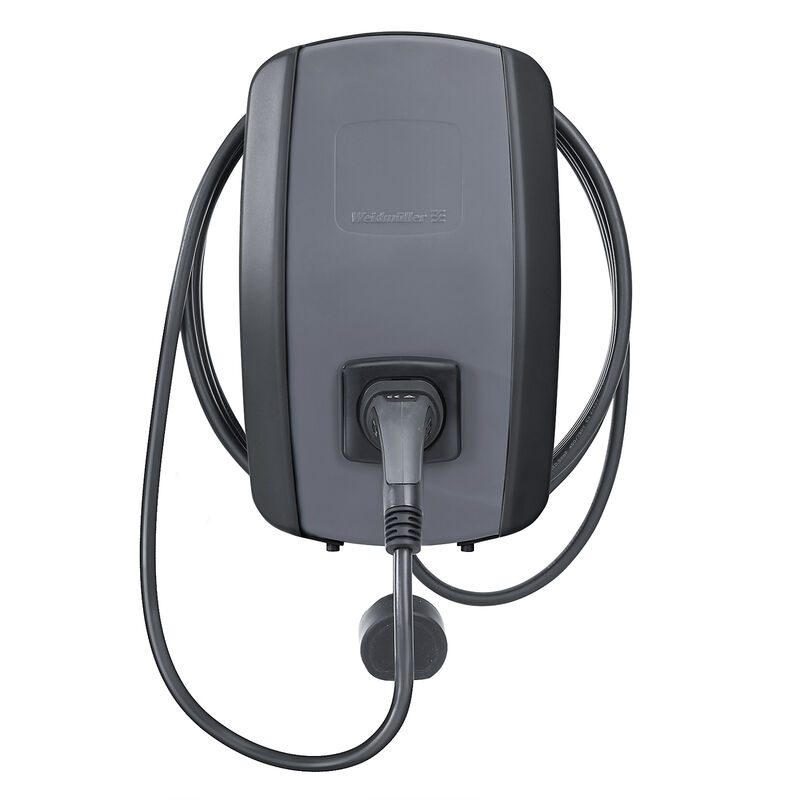

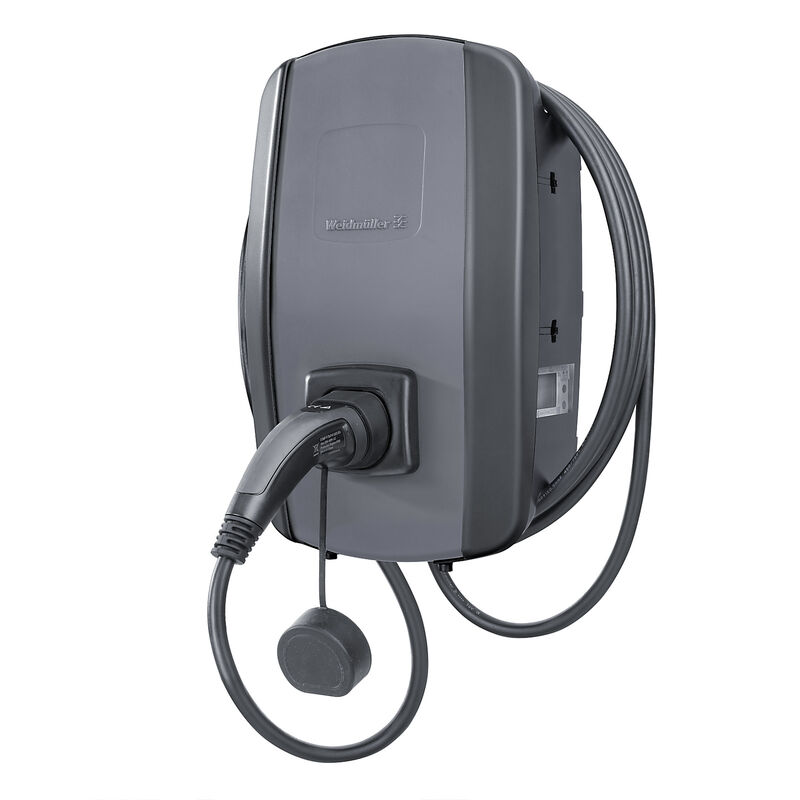

| 版本 | Wallbox, 三相 (400 V) 电网连接时的最大充电能力为 22 kW，最大电流 32 A, 配有 5 m 连接电缆和 2 型插头, 移动应用程序, RFID/NFC, 自动充电 |
| 订货号 | 2875290000 |
| 类型 | CH-W-S-A22-P-A |
| GTIN (EAN) | 4064675650850 |
| 数量 | 1 PC |
| 深 | 167 mm |
| 深度 (英寸) | 6.575 inch |
| 高度 | 439 mm |
| 高度 (英寸) | 17.283 inch |
| 宽度 | 273 mm |
| 宽度 (英寸) | 10.748 inch |
| 净重 | 6,925 g |
| 存储温度 | -40 °C...70 °C |
| 工作温度 | -30 °C...45 °C |
| 湿度 | 5 - 95% 相对湿度 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | d677010f-3c13-4196-b022-f62e8f2ef6a2 |
| 与车辆的通信类型 |
控制指示 (CP)
接近指示 / 插头存在 (PP) |
| 防护等级 | IP54 |
| 性能规范 |
|
| 性能规范 | 三相 (400 V) 电网连接时的最大充电能力为 22 kW，最大电流 32 A |
| 联接系统 | 配有 5 m 连接电缆和 2 型插头 |
| 与车辆的通信类型 |
控制指示 (CP)
接近指示 / 插头存在 (PP) |
| 充电模式 | 模式 3 |
| 防护等级 | I |
| 过压等级 | III |
| 污染等级 | 3 |
| radio technology | 4G / LTE |
| 充电数据可导出 | 是 |
| 内置测量能量的 MID 符合 | 是 |
| 可提供移动应用程序 | 是 |
| 可进行光伏剩余充电 | 是 |
| 带通信接口 | 是 |
| 支持的协议 |
Modbus RTU
总线适配器 TCP OCPP 1.6 (J) |
| 状态指示器类型 | RGB LED |
| 防护等级 | IP54 |
| DC - 内置剩余电流检测 | 是 |
| DC - 剩余电流 | 6 mA |
| 安装提供的剩余电流检测类型 | RCD 类型 A |
| 焊接检测 | 是 |
| 用户验证 | 是 |
| 用户验证类型 |
移动应用程序
RFID/NFC 自动充电 |
| 故障停机 | 是 |
| 故障停机方法 | 全回路 |
| 集成能量测量 | 是 |
| 集成负荷管理功能 | 是 |
| 负荷管理类型 | 动态 |
| 集成电量状态显示 | 是 |
| 通信集成功能 | 是 |
| 最低存放温度. | -40 °C |
| 最低操作温度 | -30 °C |
| 最大储存相对湿度 | 95 % |
| 最高存放温度 | 70 °C |
| 最高操作温度 | 45 °C |
| WiFi 频率 | 2,4 GHz |
| Wi-Fi 标准 | 802.11 b/g/n |
| 蓝牙模块 | 低功耗蓝牙 |
| 以太网端口数量 | 2 |
| 数字输入端 | 5 (12 V / 6 mA) |
| 数字输出 | 1 (12 V / 100 mA) |
| 串行接口协议类型 | RS485 |
| 安装 |
墙体安装
支架安装 |
| 发货时已含附件 |
打孔模板
说明书 5 RFID-应答器 安装螺钉 装配合板钉 盖板 |
| 工作海拔 | ≤ 3000 m |
| 外壳基本材料 | PC |
| 防护等级 | IP54 |
| 颜色编码 |
黑色
煤黑色 灰色 |
| 抗冲击力 | IK10 符合 IEC 62262 标准 |
| ROHS | 一致 |
| 核准 |
IEC 61851-1
IEC 61851-21-2 EN 62368-1 EN 55011 IEC 62196-1 IEC 62196-2 EN 50620 EN 301 489-1 EN 301 908-1 EN 301 511 EN 300 328 EN 300 330 v.2.1.1 |
| 最大压接面积 | 16 mm² |
| 认证/证书/一致性声明 |
[CE declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_293658)
[Warranty Weidmüller e-mobility products](https://mdcop.weidmueller.com/mediadelivery/asset/900_311435) [Gewährleistung Weidmüller e-mobility Produkte](https://mdcop.weidmueller.com/mediadelivery/asset/900_311436) [Self declaration test certificates AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311494) [Selbsterklärung Testzertifikate AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311495) |
| 工程数据 |
[Installationsvideo AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_269640)
[Installation Video AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_274236) [AC SMART Modbus registers](https://mdcop.weidmueller.com/mediadelivery/asset/900_293656) [Application notes -- Use of an external Modbus TCP/RTU tag list (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301824) [Application notes -- PV-surplus charging AC SMART (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301825) [Application notes -- Integration of the AC SMART into an external load management (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301826) [3D Model AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_313544) [Application notes -- Communication of the AC SMART to a backend](https://mdcop.weidmueller.com/mediadelivery/asset/900_318077) |
| 软件 |
[Firmware -- Current Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293014)
[Firmware -- Archive Firmware files AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293016) [Firmware -- Release notes Current firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293638) [Firmware -- Latest Firmware Package AC SMART for Version 01.05.00 or newer (EN, FI, SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317464) [Firmware -- Latest Firmware Package AC SMART for Version 01.05.00 or newer (EN, ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317465) [Firmware -- Latest Firmware Package for Version 01.05.00 or newer (EN, DE, FR, IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317466) [Firmware -- Newest Firmware for Version 01.04.05 or older (EN, FI, SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317467) [Firmware -- Newest Firmware for Version 01.04.05 or older (EN, ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317474) [Firmware -- Newest Firmware for Version 01.04.05 or older (EN, DE, FR, IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317475) |
| 技术文档 | [Abnahmeprotokoll AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_278407) |
| 招标规格 |
[Ausschreibungstext](https://mdcop.weidmueller.com/mediadelivery/asset/900_290334)
[Tender text](https://mdcop.weidmueller.com/mediadelivery/asset/900_290348) |
| 用户文档 |
[Broschüre Wallbox AC SMART, AC Ladekabel, Basiskomponenten](https://mdcop.weidmueller.com/mediadelivery/asset/900_269720)
[Brochure EV charging box AC SMART, AC charging cables, Basic components](https://mdcop.weidmueller.com/mediadelivery/asset/900_269721) [MANUAL_AC SMART (SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304027) [MANUAL_AC SMART (CS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304028) [MANUAL_AC SMART (HU)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304165) [OCPP 1.6 Documentation (EN/DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_317731) [MANUAL_AC SMART (PL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_319944) [MANUAL_AC SMART (TR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_319945) [MANUAL_AC SMART (FI)](https://mdcop.weidmueller.com/mediadelivery/asset/900_322316) [Instructionsheet_AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_281463) [MANUAL_AC SMART (DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304020) [MANUAL_AC SMART (EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304021) [MANUAL_AC SMART (FR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304022) [MANUAL_AC SMART (IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304023) [MANUAL_AC SMART (ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304024) [MANUAL_AC SMART (NL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304025) [MANUAL_AC SMART (NO)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304026) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002883 |
| ETIM 7.0 | EC002883 |
| ETIM 8.0 | EC002883 |
| ETIM 9.0 | EC002883 |
| ECLASS 9.0 | 27-14-47-01 |
| ECLASS 9.1 | 27-14-47-01 |
| ECLASS 10.0 | 27-14-47-01 |
| ECLASS 11.0 | 27-14-47-01 |
| ECLASS 12.0 | 27-14-47-01 |
| ECLASS 13.0 | 27-14-47-01 |
| ECLASS 14.0 | 27-14-47-01 |
| 认证 |  |
| ROHS | 一致 |
