特性

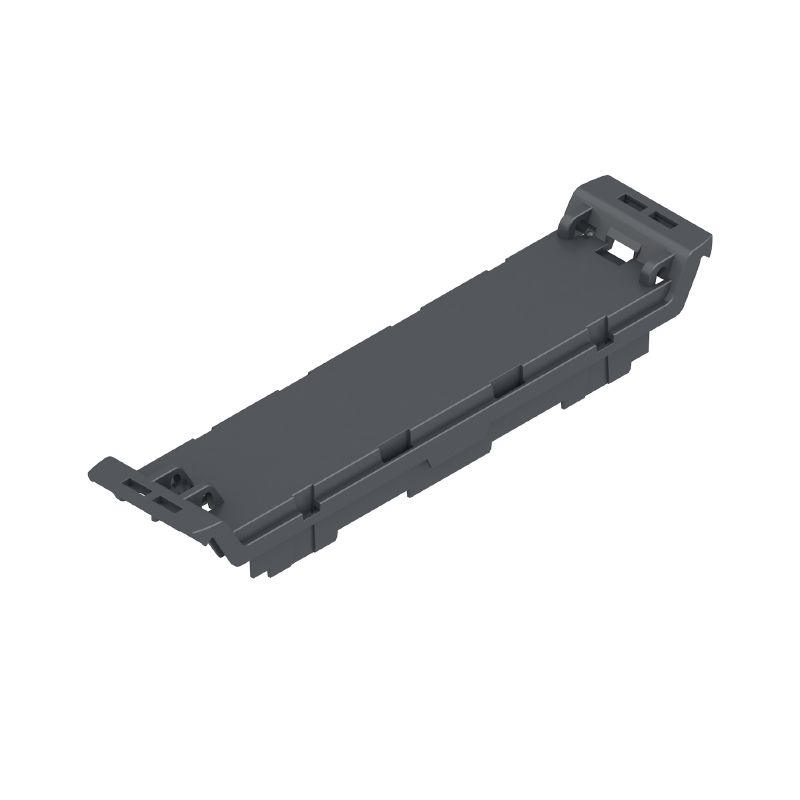

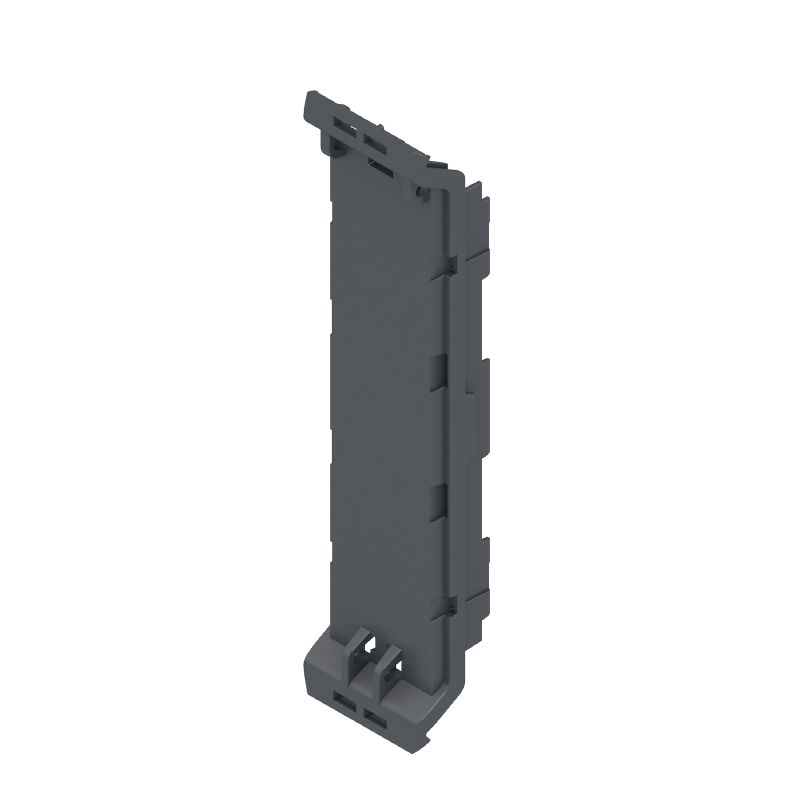

| 版本 | 正面元件, OMNIMATE 外壳 - CH20M 系列 石墨灰, 前置元件, 包括翻盖预处理, 宽度: 22.5 mm |
| 订货号 | 1073360000 |
| 类型 | CH20M22 F GGY 2019 |
| GTIN (EAN) | 4032248831180 |
| 数量 | 50 PC |
| 深 | 15.5 mm |
| 深度 (英寸) | 0.61 inch |
| 高度 | 100 mm |
| 高度 (英寸) | 3.937 inch |
| 宽度 | 22.5 mm |
| 宽度 (英寸) | 0.886 inch |
| 净重 | 5.8 g |
| 工作温度范围 | -40 °C...120 °C |
| 湿度 | 5 - 93% 相对湿度, Tu = 40°C, 无凝结 |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | 塑料材质 |
| 相比漏电起痕指数（CTI） | 600 ≤ CTI |
| 绝缘材料 | PA 66 GF 30 |
| 绝缘材料组 | I |
| 表面处理 | 未处理的 |
| 阻燃等级符合 UL 94 | V-0 |
| 密封选项 | 无 |
| 比色表 (相似) | RAL 7024 |
| 防护等级 | IP20 (安装后) |
| 颜色编码 | 石墨灰 |
| 可安装翻盖 | 是 |
| 可集成标识牌 | 无 |
| 加工可能性 |
激光加工
铣削 |
| 可能的客户特定开孔 | 是 |
| 可能的客户特定标记 | 是 |
| 客户特定订单流程 | 参见下载区域的指导准则 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49220) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1073360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1073360000) |
| 用户文档 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | 一致 |
