特性

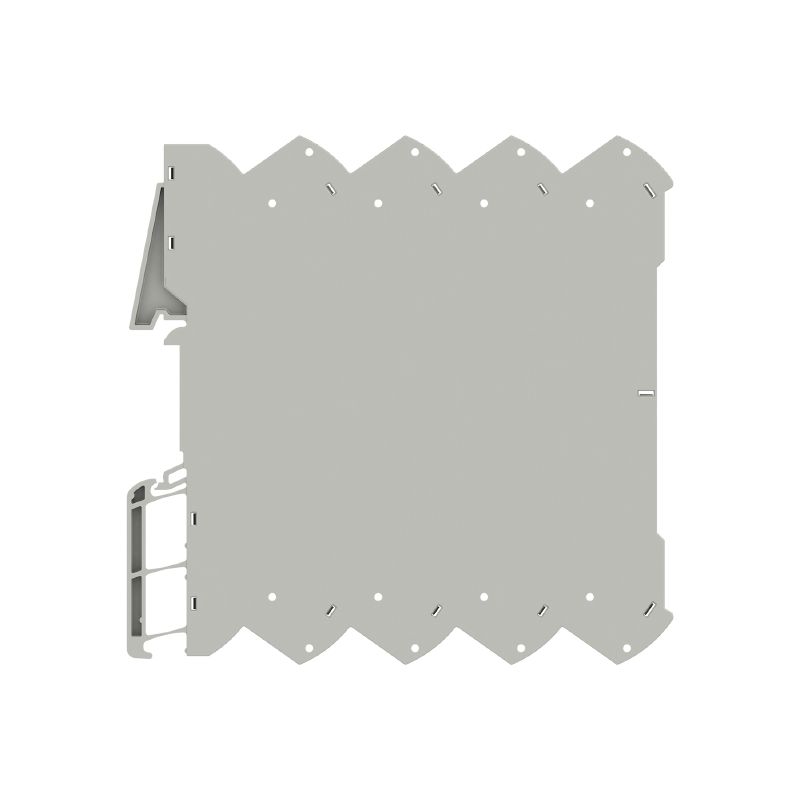

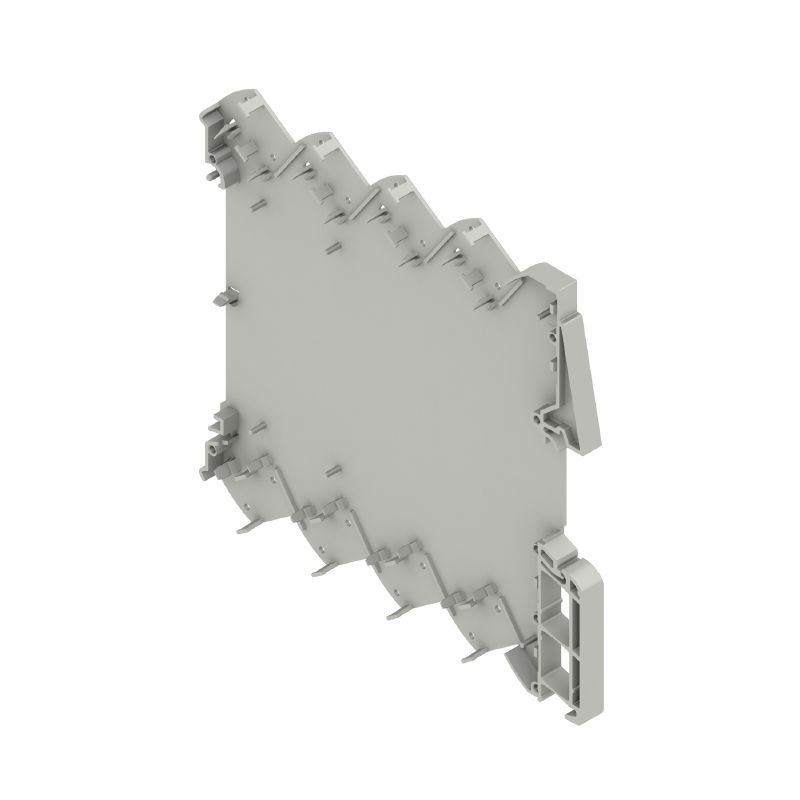

| 版本 | 模块化外壳, OMNIMATE 外壳 - CH20M 系列 玛瑙灰, 外壳基底, 用于总线触点的制动脚区域凹槽, 宽度: 6.1 mm |
| 订货号 | 2771420000 |
| 类型 | CH20M6 BP 4P-4P BUS AGY LF 1 1293807 |
| GTIN (EAN) | 4064675032151 |
| 数量 | 50 PC |
| 深 | 114.3 mm |
| 深度 (英寸) | 4.5 inch |
| 高度 | 110.7 mm |
| 高度 (英寸) | 4.358 inch |
| 宽度 | 6.1 mm |
| 宽度 (英寸) | 0.24 inch |
| 净重 | 1.76 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | 塑料材质 |
| 相比漏电起痕指数（CTI） | 400 ≤ CTI <600 |
| 绝缘材料 | PBT |
| 绝缘材料组 | II |
| 表面处理 | 未处理的 |
| 阻燃等级符合 UL 94 | V-0 |
| 密封选项 | 无 |
| 导轨 | TS 35 |
| 比色表 (相似) | RAL 7038 |
| 防护等级 | IP20 (安装后) |
| 颜色编码 | 玛瑙灰 |
| PCB 电路板数，最大值 | 1 |
| 连接层数，最大值 | 8 |
| 回路数，最大 | 8 |
| PCB 上组件的最大高度 | 3.5 mm |
| PCB 组件类型 | 单面 |
| 符合标准 | 符合 DIN EN 61373:1999 标准 (耐冲击和振动) |
| 测试条件 |
PCB 上的 50g 额外重量
带端部支架 WEW 35/1 (1059000000) 一排安装的四个外壳 |
| 已验证的轴 |
X
Y Z |
| 冲击测试 |
|
| 振动测试 |
|
| 卡装脚区域切口，作为准备用于 |
总线触点
触点未包含！ |
| 连接层数，最大值 | 8 |
| PCB厚度 | 0.8 mm |
| PCB外形误差 | ±0.1 mm |
| 印刷线路板厚度公差 | ±0.1 mm |
| 可能的客户特定开孔 | 是 |
| 可能的客户特定标记 | 是 |
| 客户特定订单流程 | 参见下载区域的指导准则 |
| 替代颜色 | 更多按需提供 |
| 工程数据 |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199693) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771420000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | 一致 |
