DRL373730L
Produktbild
Abbildung ähnlich
DRL373730L

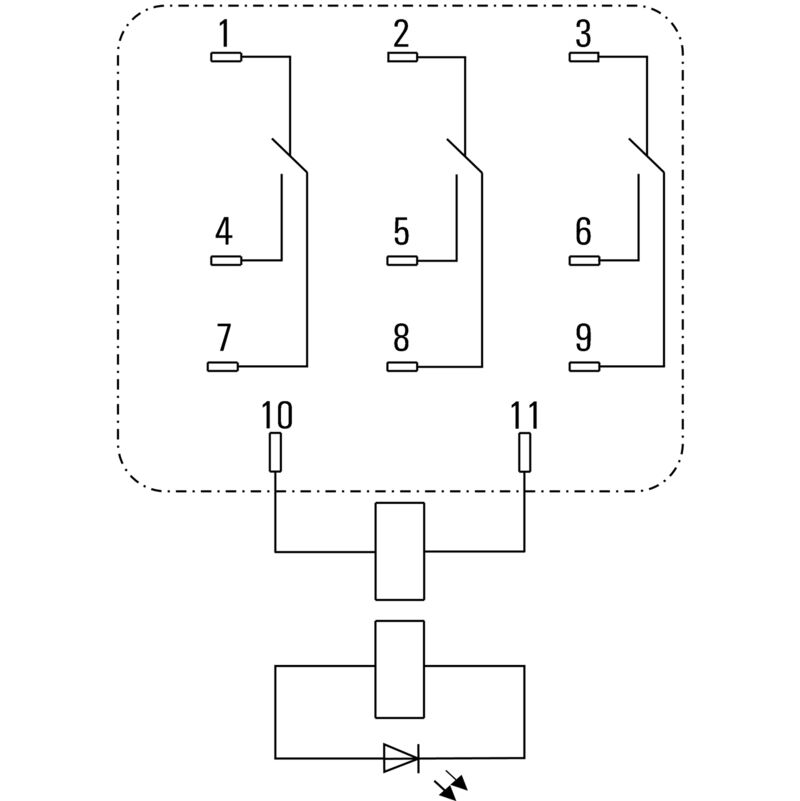

Schaltbild
Ansicht auf Pins von unten
DRL373730L
Lastgrenzkurve DC
Lastgrenzkurve DC
Ohmsche Last
DRL373730L
Diagramm
Elektrische Lebensdauer
DRL373730L
Diagramm
Betriebsspannungsbereich DC
DRL373730L
Maßbild
DRL373730L
Sonstiges
Typenschlüssel

DRL373730L

D-SERIES DRL, Relay, Number of contacts: 3, CO contact AgSnO, Rated control voltage: 230 V AC, Continuous current: 10 A, Flat blade connections (4.8 mm x 0.5 mm), Test button available: No

Art.-Nr. 2765450000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 12 Gegenstücke 1 Verwandte Artikel 8
Agréments General ordering data Dimensions and weights Temperatures Environmental Product Compliance Bemessungsdaten UL Control side Lato di carico General data Szigetelések koordinálása Erweiterte Angaben Zulassungen / Normen Connection data 분류

Agréments

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E312083

General ordering data

Ausfuehrung
D-SERIES DRL, Relay, Number of contacts: 3, CO contact AgSnO, Rated control voltage: 230 V AC, Continuous current: 10 A, Flat blade connections (4.8 mm x 0.5 mm), Test button available: No
Best.-Nr.
2765450000
Art
DRL373730L
GTIN (EAN)
4064675076742
VPE
10 Stück

Dimensions and weights

Tiefe
36 mm
Profondeur (pouces)
1,417 inch
Höhe
28 mm
높이 (인치)
1,102 inch
Breite
31,5 mm
Breite (inch)
1,24 inch
Nettogewicht
55,6 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-25 °C…55 °C
Feuchtigkeit
35 % bis 85 % rel. Luftfeuchtigkeit

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Bemessungsdaten UL

Zertifikat-Nr. (cURus)
E312083

Control side

Nennsteuerspannung
230 V AC
Nennstrom AC
10 mA
Nennleistung
2 VA
Spulenwiderstand
10000 Ω ± 10 %
Statusanzeige
LED rot

Lato di carico

Nennschaltspannung
250 V AC
Dauerstrom
10 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Schaltspannung AC, max.
250 V
min. Schaltleistung
10 mA @ 12 V
Einschaltstrom
50 A / 50 ms
Schaltleistung AC (ohmsch), max.
2500 VA
Schaltleistung DC (ohmsch), max.
300 W @ 24 V
Einschaltverzögerung
<20 ms
Ausschaltverzögerung
<20 ms
Kontaktausführung
3 Wechsler (AgSnO)
Mechanische Lebensdauer
10 x 106 Schaltungen

General data

Prüftaste vorhanden
Nie
Mechanische Schaltstellungsanzeige
Ja
Farbe
transparent
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Relaishaube
  • Brennbarkeitsklasse nach UL94:
    V-2
  • Komponente:
    Relaisgrundkörper
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Relais Statusanzeige
  • Brennbarkeitsklasse nach UL94:
    HB

Szigetelések koordinálása

Bemessungsspannung
250 V
Verschmutzungsgrad
3
Überspannungskategorie
III
Isolierstoffgruppe
IIIa
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 4 mm
Spannungsfestigkeit Steuerseite - Lastseite
2,5 kVeff/ 1 min
Spannungsfestigkeit benachbarte Kontakte
2 kVeff / 1 min
Spannungsfestigkeit offener Kontakt
1,2 kVeff / 1 min
Stehstoßspannung
5 kV (1,2/50 µs)
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cURus)
E312083

Connection data

Leiteranschlusstechnik
Flat blade connections (4.8 mm x 0.5 mm)

분류

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
