特性

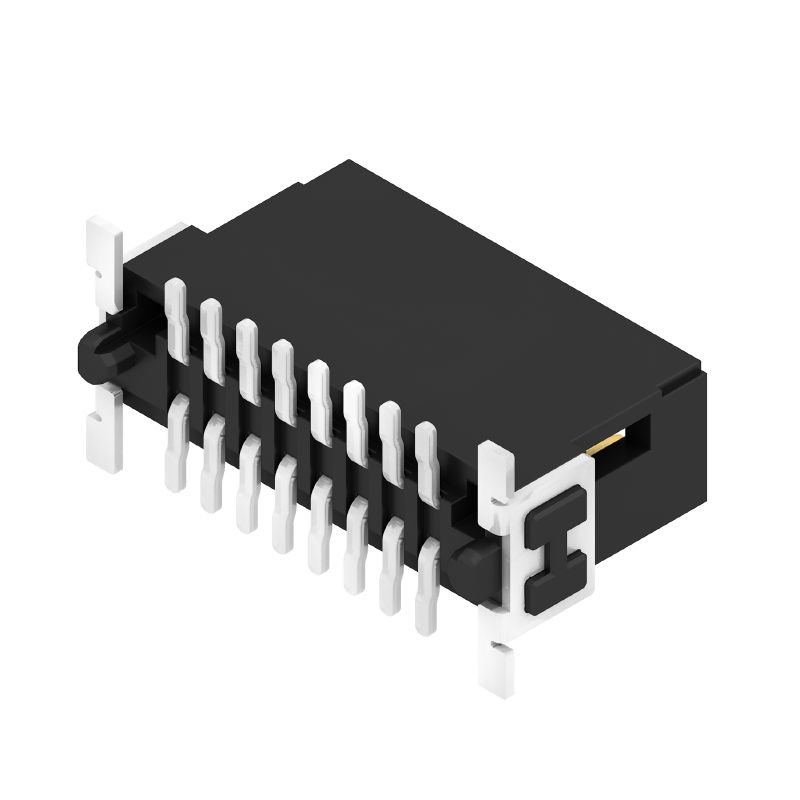

| 版本 | PCB 接插件, 插座, SMD焊接, 间距 P（单位：mm）: 1.27 mm, 回路数: 16, 180°, Tape |
| 订货号 | 2747080000 |
| 类型 | FMH3 S1/16V F1 B RL |
| GTIN (EAN) | 4064675001423 |
| 数量 | 280 PC |
| 产品数据 |
IEC: / 2.8 A UL: 150 V |
| 包装 | Tape |
| 深 | 7.4 mm |
| 深度 (英寸) | 0.291 inch |
| 高度 | 9.1 mm |
| 高度 (英寸) | 0.358 inch |
| 宽度 | 15.24 mm |
| 宽度 (英寸) | 0.6 inch |
| 净重 | 5.55 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - 板到板 |
| 联接类型 | 板联接 |
| 安装在印刷线路板上 | SMD焊接 |
| 间距 P（单位：mm） | 1.27 mm |
| 间距 P（单位：inch） | 0.05 " |
| 出线方向 | 180° |
| 回路数 | 16 |
| 每回路的焊脚数目 | 1 |
| 共面性: | 0.1 mm |
| 层数 | 1 |
| 插针排数 | 2 |
| 防护等级 | IP20 |
| 通道电阻 | <25 mΩ |
| 插拔次数 | 500 |
| 插拔力 / 回路，最大 | 0.6 N |
| 拉力 / 回路，最大 | 0.6 N |
| 绝缘材料 | LCP |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | IIIa |
| 绝缘强度 | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| 阻燃等级符合 UL 94 | V-0 |
| 插针材料 | 铜合金 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镍，镀金 |
| 插头触点叠层结构 | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -55 °C |
| 最高操作温度 | 125 °C |
| 额定电流，最小回路数 (Tu = 20°C) | 2.8 A |
| 最小爬电距离 | 0.4 mm |
| 最小电气间隙 | 0.4 mm |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 额定电压 (UL 1977)（过时） | 150 V |
| 包装 | Tape |
| VPE 长度 | 350 mm |
| VPE 宽度 | 345 mm |
| VPE 高度 | 135 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224277) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747080000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E92202 |
