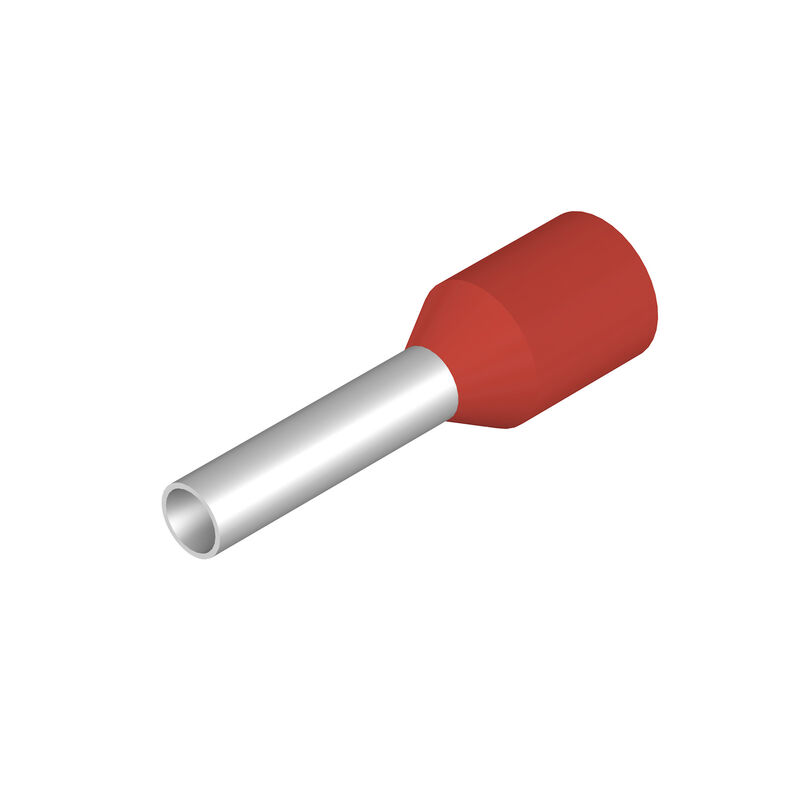

H1,5/14 R
図に類似
H1,5/14 R
詳細図面

H1,5/14 R

Кабельный наконечник, Стандартный, 10 mm, 8 mm, красный

商品番号 0463100000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
の付属品です 17 個別部品 - 7 関連製品 7
Dopuszczenia Ogólne dane zamówieniowe 寸法と重量 Zgodność produktu z wymogami środowiska naturalnego 技術データ ワイヤエンドフェルール Klassificeringar

Dopuszczenia

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E499744

Ogólne dane zamówieniowe

Utförande
Кабельный наконечник, Стандартный, 10 mm, 8 mm, красный
Art.nr.
0463100000
Typ
H1,5/14 R
GTIN (EAN)
4008190065089
数量
500 items
パッケージ
弛緩

寸法と重量

正味重量
0,108 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, bez wyłączenia
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

技術データ

Artikelbeskrivning
プラスチックカラー付きワイヤーエンドフェルール、赤色
Utförande
standard

ワイヤエンドフェルール

Avisoleringslängd
10 mm
färgkod
Weidmueller
Kontaktytans diameter (D1)
1,7 mm
Kontaktytans längd (L2)
8 mm
Kragdiameter (D2)
3,5 mm
L1 i mm
14 mm
Ledardiameter
1,5 mm²
Ledardiameter, AWG, max
AWG 16
Metallkapseltjocklek (S1)
0,15 mm
Tjocklek plastkrage (S2)
0,25 mm

Klassificeringar

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
