HDC 48B SDLU 1M32G
HDC 48B SDLU 1M32G

HDC 48B SDLU 1M32G

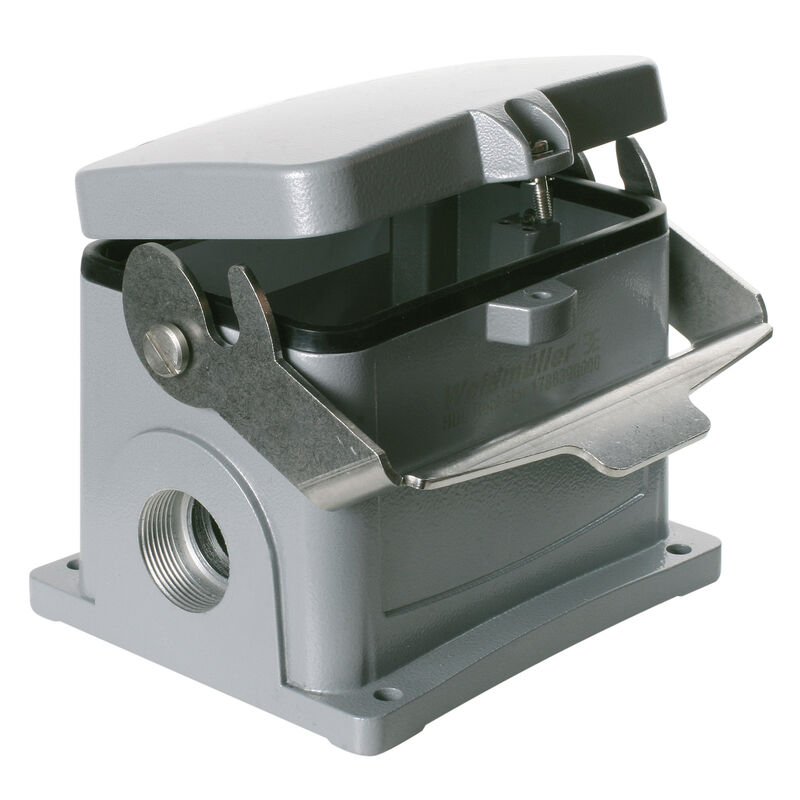

obudowa HDC, Rozmiar instalacji: 12, Stopień ochrony: IP65, po podłączeniu, Obudowa podstawy, Zatrzask mocujący końcowy, na dole, standard, z pokrywą, Wymiary wlotów kablowych: M 32

Nr. produktu 1904150000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 11 Jest dodatkiem 11 Produkty pokrewne 9
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary Dane ogólne wersja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Ogólne dane zamówieniowe

Wersja
obudowa HDC, Rozmiar instalacji: 12, Stopień ochrony: IP65, po podłączeniu, Obudowa podstawy, Zatrzask mocujący końcowy, na dole, standard, z pokrywą, Wymiary wlotów kablowych: M 32
Nr zam.
1904150000
Typ
HDC 48B SDLU 1M32G
GTIN (EAN)
4032248585700
Ilość
1 szt.

Wymiary i masa

Głębokość
143 mm
Głębokość (cale)
5,63 inch
Wysokość
120 mm
Wysokość (cale)
4,724 inch
Szerokość
166,2 mm
Szerokość (cale)
6,543 inch
Wymiar mocowania wysokość
106 mm
Wymiar mocowania szerokość
111 mm
Masa netto
1 580 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Odporność chemiczna
  • Substancja:
    Aceton
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Olej wiertniczy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej napędowy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Alkohol etylowy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej przekładniowy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej hydrauliczny
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Płyn chłodzący
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzyna ropopochodna
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Pocenie
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzyna wysokiej jakości
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Woda
  • Odporność chemiczna:
    Odporny
  • Substancja:
    UV
  • Odporność chemiczna:
    Niestabilny
  • Substancja:
    Ozon
  • Odporność chemiczna:
    Niestabilny

wymiary

długość obudowy
132 mm
odstęp otworów długość A2
111 mm
szerokość cokołu C1
120 mm
szerokość obudowy C
90 mm
wpust kablowy
z gwintem
wysokość cokołu B1
10 mm
wysokość obudowy B
120 mm

Dane ogólne

moment dokręcający
1,2 Nm
Obudowy EMC
Nie
Podstawowy materiał obudowy
odlew ciśnieniowy aluminiowy
Powierzchnia
lakier proszkowy
Stopień ochrony
IP65
po podłączeniu
tworzywo element ryglujący
stal nierdzewna
wskazówka stopień ochrony
Klasa ochrony z zabezpieczoną osłoną: IP 65

wersja

Anzugsdrehmoment
1,2 Nm
BG
12
Cover
z pokrywą
Forma
standard
gwint (wewnętrzny)
M 32
Horní část/dolní část/víčko
część dolna
Ház kivitele
Obudowa podstawy
Installation size
12
kolor (RAL)
RAL 7035
Number of cable entry on top
0
Número de entradas de cable en la parte lateral
1
Odpowiednie do ModuPlug®
Tak
Rögzítőrendszer kivitele
Zatrzask mocujący końcowy, na dole
Type
Obudowa podstawy
uszczelka
NBR
Version capot
z pokrywą
wersja pałąka
Zatrzask mocujący końcowy
Wymiary wlotów kablowych
M 32
Кабельный вход
z gwintem

Klasyfikacje

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
