特性
版本 | 重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插頭, 最大压接面积: 1, 车削的, 铜合金 |
订货号 | 1773630000 |

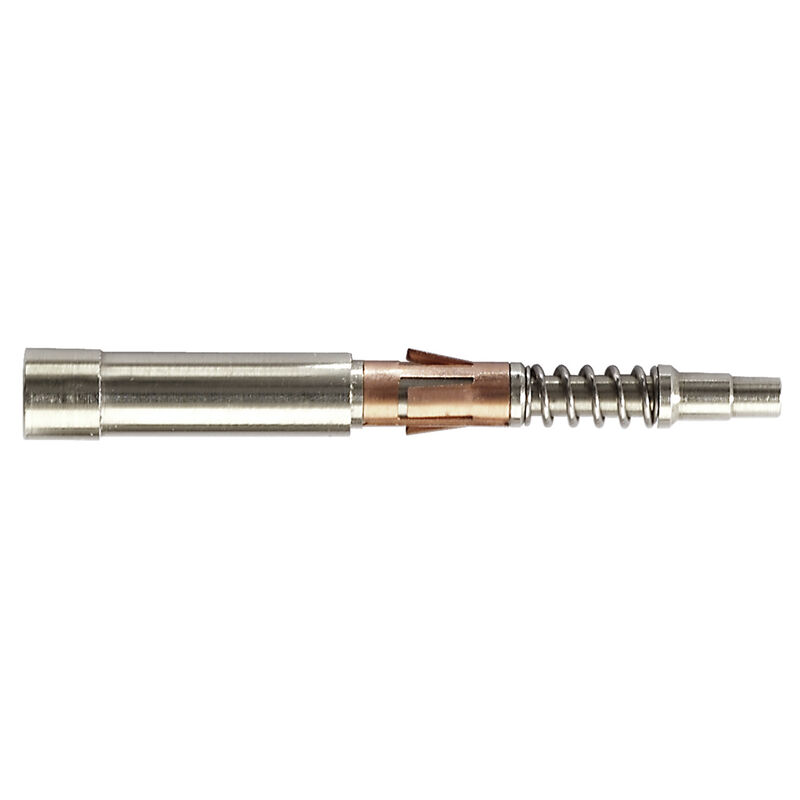

类型 | HDC-C-HD-S-LWL1.0POF |
GTIN (EAN) | 4032248142736 |
数量 | 10 PC |
直径 | 3.5 mm |
净重 | 0.8 g |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
型号 | 插頭 |
导线压接面积 | 1 mm² |
插针直径 Ø | 1.6 mm |
最大压接面积 | 1 mm² |
材料 | 铜合金 |
生产流程 | 车削的 |
联接类型 | 冷压联接 |
表面处理 | 银的 |
触点材料 | 铜合金 |
设计应用 |
HD
HDD HQ MixMate |
额定连接下的裸线长度 | 19 mm |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1773630000) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC000796 |
ETIM 7.0 | EC000796 |
ETIM 8.0 | EC000796 |
ETIM 9.0 | EC000796 |
ECLASS 9.0 | 27-44-02-04 |
ECLASS 9.1 | 27-44-02-04 |
ECLASS 10.0 | 27-44-02-04 |
ECLASS 11.0 | 27-44-02-04 |
ECLASS 12.0 | 27-44-02-04 |
ECLASS 13.0 | 27-44-02-04 |
ECLASS 14.0 | 27-44-02-04 |
ROHS | 一致 |
