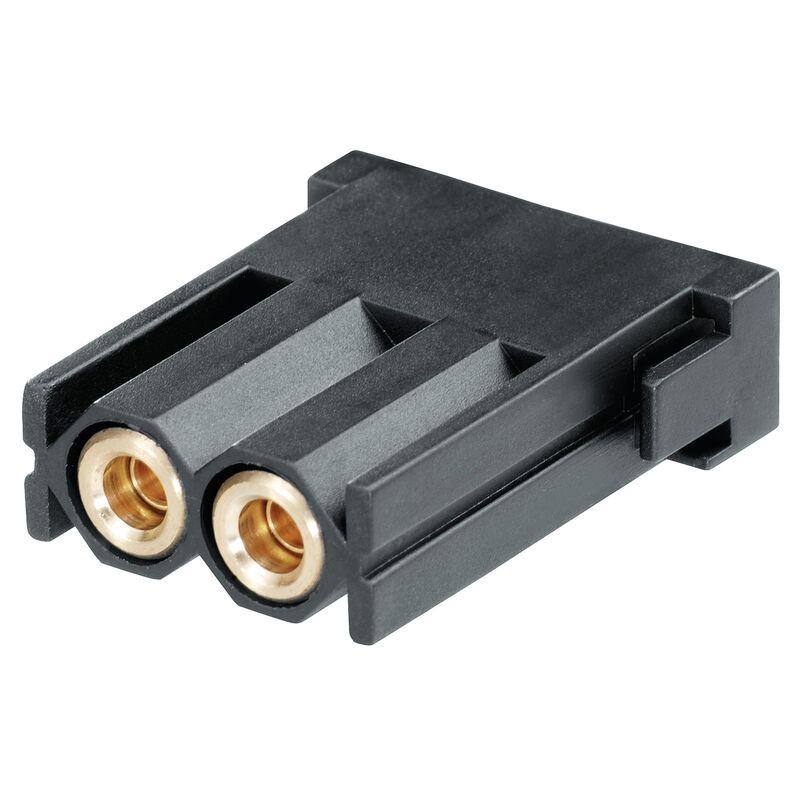

重载HDC-CM-2BPN4.0

重载HDC-CM-2BPN4.0

重载接插件, HDC - 插芯, ConCept 模块

商品编号 1894760000
下载技术数据页 工程支持 产品下载
相关商品 8
审批 通用订货数据 尺寸和重量 温度 环保产品合规 ConCept 气体力学模块 尺寸 通用参数 型号 分类

审批

ROHS
一致

通用订货数据

版本
重载接插件, HDC - 插芯, ConCept 模块
订货号
1894760000
类型
HDC-CM-2BPN4.0
GTIN (EAN)
4032248509232
数量
1  PC

尺寸和重量

高度
40.4  mm
高度 (英寸)
1.591  inch
宽度
11.4  mm
宽度 (英寸)
0.449  inch
长度
34  mm
长度 (英寸)
1.339  inch
净重
27  g

温度

温度限值
-40 °C ... 80 °C

环保产品合规

RoHS 合规状态
符合要求
REACH SVHC
Lead 7439-92-1
SCIP
89f35219-185b-451d-94d0-702fad8bee24

ConCept 气体力学模块

密封材料
NBR
打印
10  bar
换向行程
4  mm
模块材料
PA 6.6
联接横截面（内部）
4  mm
软管类型
只使用 PTFE 软管
阀门数
2
阻燃等级符合 UL 94
V-0
隔离
是
颜色编码
黑色

尺寸

宽度
11.4  mm
底座总长
34  mm
插座高度
40.4  mm

通用参数

低烟符合 DIN EN 45545-2
是
回路数
2
型号
插座
材料
聚酰胺, 加强型玻璃纤维
系列
ConCept 模块
绝缘材料
PC 加强型玻璃纤维 (UL-认证及管路鉴定)
联接类型
软管联接 (气动)
阻燃等级符合 UL 94
V-0
颜色编码
黑色

型号

材料
聚酰胺, 加强型玻璃纤维
联接类型
软管联接 (气动)

分类

ETIM 6.0
EC002943
ETIM 7.0
EC002943
ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 9.0
27-44-02-92
ECLASS 9.1
27-44-01-92
ECLASS 10.0
27-44-02-92
ECLASS 11.0
27-44-02-92
ECLASS 12.0
27-44-02-92
ECLASS 13.0
27-44-02-92
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
