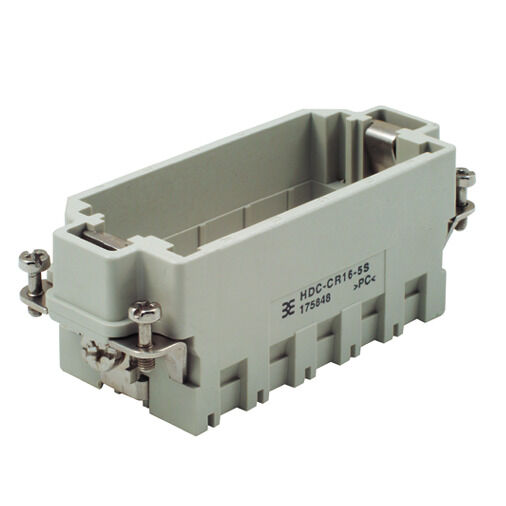

重载HDC-CR16-5S GR

重载HDC-CR16-5S GR

사각 커넥터, HDC 인서트, ConCept 프레임

항목 번호 1758480000
데이터 시트 다운로드 Engineering Support Produkt Downloads
Dopuszczenia 일반 주문 데이터 Dimensioni e pesi 온도 Conformità ambientale del prodotto ConCept Pneumatik Module 尺寸 通用参数 接头数据 PE 型号 Klasyfikacje

Dopuszczenia

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

版本
사각 커넥터, HDC 인서트, ConCept 프레임
订货号
1758480000
类型
HDC-CR16-5S GR
GTIN (EAN)
4032248019700
수량
5 items

Dimensioni e pesi

深
84.5 mm
Głębokość (cale)
3.327 inch
高度
35 mm
Wysokość (cale)
1.378 inch
宽度
34 mm
폭 (인치)
1.339 inch
순중량
39.54 g

온도

한계 온도
-40 °C ... 125 °C

Conformità ambientale del prodotto

RoHS 合规状态
Conforme senza esenzione
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
2f94735a-9fba-4903-842f-4fb9aa902310

ConCept Pneumatik Module

阻燃等级符合 UL 94
V-0
颜色编码
beige

尺寸

宽度
34 mm
底座总长
84.5 mm
插头的高度
35 mm

通用参数

BG
6
低烟符合 DIN EN 45545-2
是
回路数
1
型号
插頭
基础材料
聚碳酸酯
安装尺寸
6
拧紧力矩矩
0.5 Nm
最大PE连接拧紧力矩
1.5 Nm
最小PE连接拧紧力矩
1.2 Nm
系列
ConCept 框架
阻燃等级符合 UL 94
V-0
颜色编码
bézs

接头数据 PE

PE 连接类型
螺钉联接
最大PE连接拧紧力矩
1.5 Nm
最小PE连接拧紧力矩
1.2 Nm

型号

BG
6
基础材料
聚碳酸酯
安装尺寸
6
导线最大压接面积 AWG
AWG 14

Klasyfikacje

ETIM 8.0
EC002312
ETIM 9.0
EC002312
ETIM 10.0
EC002312
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
