特性
| 版本 | HDC - 插芯, 插座, 冷压联接, 产品外形尺寸: 550 |
| 订货号 | 1079820000 |

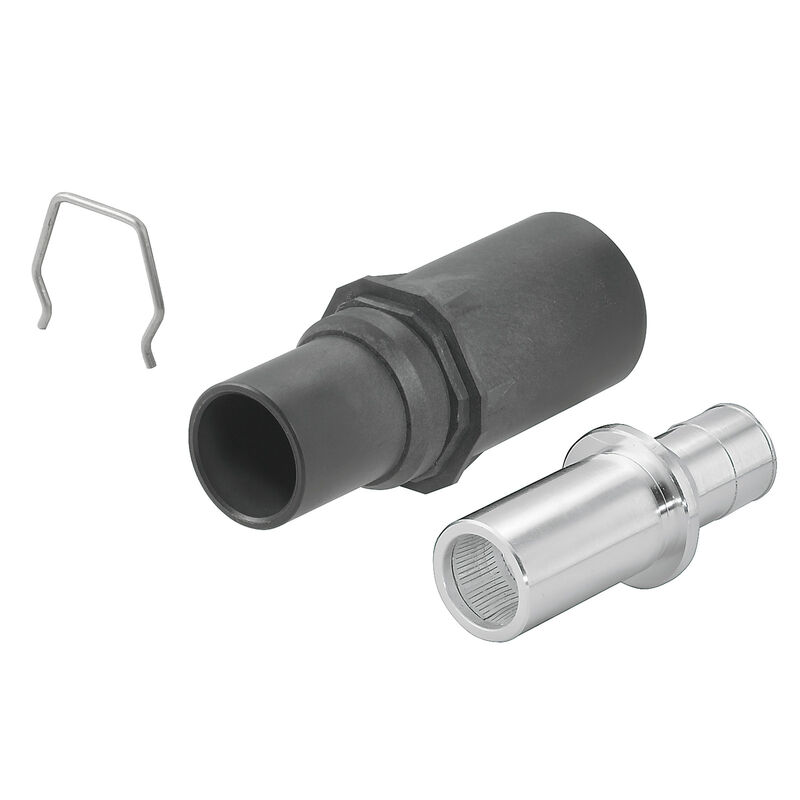

| 类型 | HDC HP 550 F 120 |
| GTIN (EAN) | 4032248841806 |
| 数量 | 1 PC |
| 长度 | 98.3 mm |
| 长度 (英寸) | 3.87 inch |
| 直径 | 43 mm |
| 净重 | 208 g |
| 温度限值 | -50 °C ... 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6eabd5ae-2d6b-409e-8bdf-87c27ee10e40 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| BG | 550 |
| 产品外形尺寸 | 550 |
| 型号 | 插座 |
| 导线压接面积 | 120 mm² |
| 插拔次数 | ≥ 500 |
| 最大工作电压（温度总计=60°C） | 3,000 V |
| 材料 | 铜合金 |
| 污染等级 | PD 2 (PD 3) |
| 系列 | 高能量 |
| 绝缘强度 | 1010 Ω |
| 绝缘材料 | PA GF |
| 联接类型 | 冷压联接 |
| 表面处理 | 经银质钝化处理的 |
| 通道电阻 | ≤0.1 mΩ |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 | 黑色 |
| 额定冲击电压 (DIN EN 61984) | 15 kV |
| 额定电流符合 DIN EN 61984 标准（环境温度=20°C） | 395 A |
| 电源触点剥皮长度 | 30 mm |
| 电源触点联接方式 | 冷压联接 |
| 额定冲击电压 (DIN EN 61984) | 15 kV |
| BG | 550 |
| 产品外形尺寸 | 550 |
| 最大压接面积 | 120 mm² |
| 最小压接面积 | 120 mm² |
| 材料 | 铜合金 |
| 联接类型 | 冷压联接 |
| 表面处理 | 经银质钝化处理的 |
| 通道电阻 | ≤0.1 mΩ |
| 额定连接下的裸线长度 | 30 mm |
| 产品信息 | 内部产生的电压可能会与工作电压叠加，并包含相应的峰值，具体取决于预期运行情况。必须确保这些峰值电压不超过额定电压。如果应用超出此技术规格，请联系我们。 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79307) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1079820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1079820000) |
| 用户文档 |
[1487780000_00_11_13_BPZ_HDC_HP250-550_web.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35515)
[BPZL_F_CSA_Zulassung](https://mdcop.weidmueller.com/mediadelivery/asset/900_313925) [BPZ_HDC_HP_ungeschirmt](https://mdcop.weidmueller.com/mediadelivery/asset/900_313936) [BZP_HDC_HP_MOAL_550A](https://mdcop.weidmueller.com/mediadelivery/asset/900_317395) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000796 |
| ETIM 7.0 | EC000796 |
| ETIM 8.0 | EC000796 |
| ETIM 9.0 | EC000796 |
| ECLASS 9.0 | 27-44-02-04 |
| ECLASS 9.1 | 27-44-02-04 |
| ECLASS 10.0 | 27-44-02-04 |
| ECLASS 11.0 | 27-44-02-04 |
| ECLASS 12.0 | 27-44-02-04 |
| ECLASS 13.0 | 27-44-02-04 |
| ECLASS 14.0 | 27-44-02-04 |
| ROHS | 一致 |
