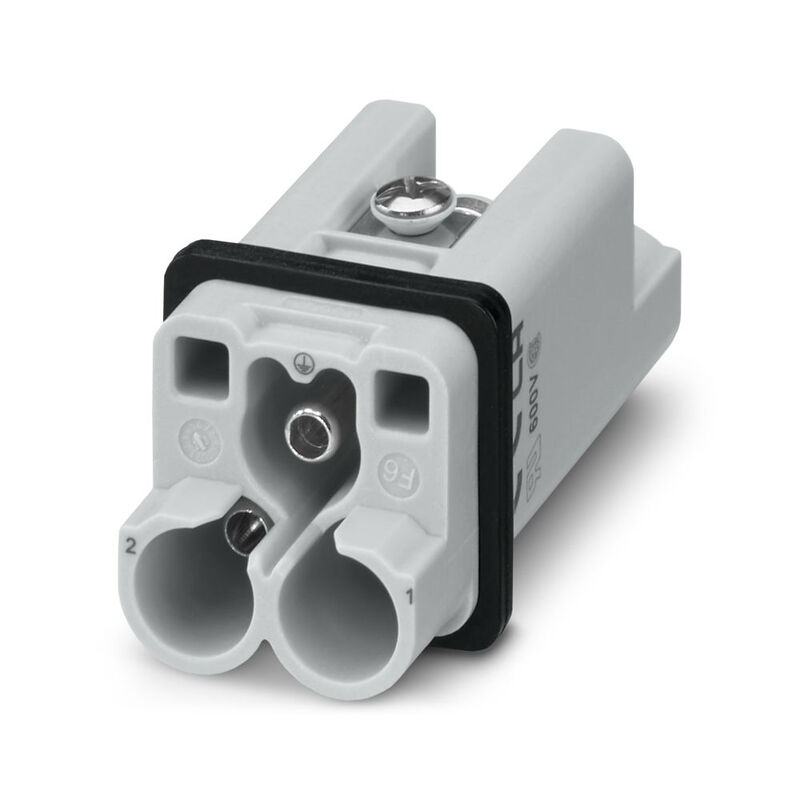

HDC - Conector, Macho, 830 V, 40 A, Número de polos: 2, Conexión brida-tornillo axial, Grupo: 1

N.º de artículo 3100760000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 es accesorio de 1 Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos generales Contacto de potencia Contacto de la señal Versión Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
HDC - Conector, Macho, 830 V, 40 A, Número de polos: 2, Conexión brida-tornillo axial, Grupo: 1
Código
3100760000
Tipo
HDC HQ 2 HV MAS
GTIN (EAN)
4099987140188
Cantidad
1  Pieza

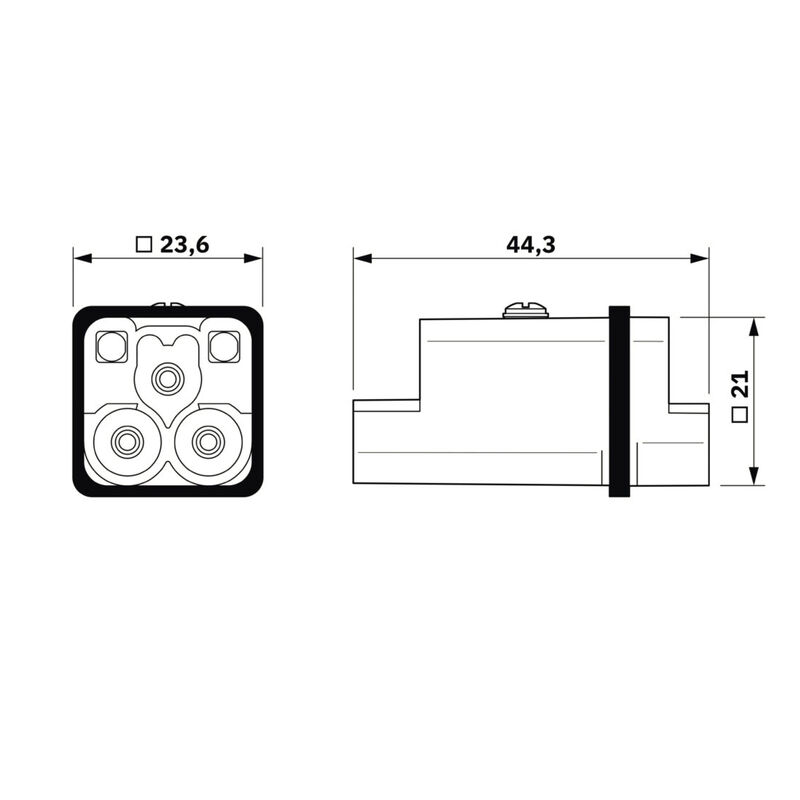

Dimensiones y pesos

Peso neto
36  g

Temperaturas

Temperatura límite
-40 °C ... 125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos generales

BG
1
Categoría de sobretensión
III
ciclos de enchufado Sn
≥ 500
Color
gris
Corriente nominal (DIN EN 61984)
40  A
Grado de polución
3
Grado inflamabilidad según UL 94
V-0
Grupo
1
Número de contactos de potencia
2
Número de polos
2
Serie
HQ
Sobretensión de choque nominal (DIN EN 61984)
6  kV
Tensión nominal (DIN EN 61984)
830  V
Tipo
Macho
Tipo de conexión
Conexión brida-tornillo axial

Contacto de potencia

Par de apriete, max.
1,5  Nm
Par de apriete, min.
0,5  Nm
Tipo de conexión contacto de potencia
Conexión brida-tornillo axial

Contacto de la señal

Longitud de desaislado, contacto de señal
6  mm
Par de apriete, max.
1,5  Nm
Par de apriete, min.
0,5  Nm

Versión

BG
1
Grupo
1
Sección de conexión del conductor, max.
10  mm²
Sección de conexión del conductor, min.
1,5  mm²
Tipo de conexión
Conexión brida-tornillo axial

Clasificaciones

ETIM 6.0
EC000438
ETIM 7.0
EC000438
ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 9.0
27-44-02-05
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-05
ECLASS 11.0
27-44-02-05
ECLASS 12.0
27-44-02-05
ECLASS 13.0
27-44-02-05
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
