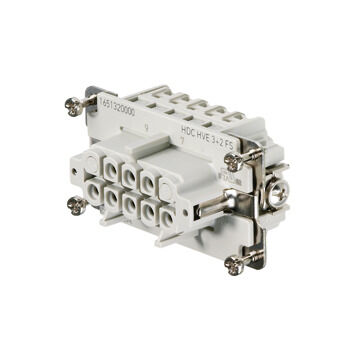

HDC HVE 3+2 FS
HDC HVE 3+2 FS
wycięcie montażowe
HDC HVE 3+2 FS
Rysunek

HDC HVE 3+2 FS

wkład HDC, złącze żeńskie, 830 V, 20 A, Liczba biegunów: 5, złącze śrubowe, Rozmiar instalacji: 4

Nr. produktu 1651320000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary Dane ogólne Dane przyłączeniowe PE wersja Klasyfikacje

Dopuszczenia

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Utförande
wkład HDC, złącze żeńskie, 830 V, 20 A, Liczba biegunów: 5, złącze śrubowe, Rozmiar instalacji: 4
Art.nr.
1651320000
Typ
HDC HVE 3+2 FS
GTIN (EAN)
4008190299927
Förp.
1 szt.

Wymiary i masa

Djup
64 mm
Głębokość (cale)
2,52 inch
Höjd
35,2 mm
Wysokość (cale)
1,386 inch
Bredd
34 mm
Szerokość (cale)
1,339 inch
Masa netto
49,28 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Kemikaliebeständighet
  • Substancja:
    Aceton
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Amoniak, wodnisty
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Benzyna
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzen
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej napędowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Kwas octowy, stężony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorotlenek potasu
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Metanol
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Olej silnikowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Ług rozcieńczony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorofluorowęglowodory
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Zastosowanie na zewnątrz
  • Odporność chemiczna:
    Warunkowo odporny

wymiary

długość cokołu
64 mm
Szerokość
34 mm
Výška, samice
35,2 mm

Dane ogólne

Barwny
beżowy
BG
4
cykle wtykania Ag
≥ 500
cykle wtykania Au
≥ 500
grupa materiałów izolacyjnych
IIIa
Klasa palności wg UL 94
V-0
Liczba biegunów
5
Liczba zestyków sygnałowych
2
Liczba zestyków zasilania
3
Materiał izolacyjny
PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma)
Materiał podstawowy
stop miedzi
moment dokręcający maks. zestyk główny
0,55 Nm
moment dokręcający maks. złącze PE
1,5 Nm
moment dokręcający min. zestyk główny
0,5 Nm
moment dokręcający min. złącze PE
1,2 Nm
Napięcie pomiarowe (DIN EN 61984)
830 V
Napięcie pomiarowe według UL/CSA
600 V AC/DC
Opór izolacji
1010 Ω
Powierzchnia
Pasivované stříbro
Produkt o niskiej dymotwórczości wg DIN EN 45545-2
예
Przekrój przyłącza przewodu
2,5 mm²
Prąd pomiarowy (DIN EN 61984)
20 A
Rezystancja skrośna
≤2 mΩ
Rodzaj przyłącza
złącze śrubowe
Rozmiar instalacji
4
Stopień zanieczyszczenia
3
Typ
złącze żeńskie
Typoszereg
HVE
Udarowe napięcie pomiarowe (DIN EN 61984)
8 kV

Dane przyłączeniowe PE

Abisolierlänge PE-Anschluss
10 mm
Anschlussart PE
złącze śrubowe
Blade size, slotted (PE connection)
SD 0,8 x 4,0
Couple de serrage, min., raccordement PE
1,2 Nm
Rögzítőcsavar
M 4
Sezione di collegamento cavo AWG (PE), min.
AWG 20
Sezione di dimensionamento
4 mm²
Tightening torque, max. PE connection
1,5 Nm
전선 단면, AWG(PE), 최대
AWG 12

wersja

BG
4
Długość usunięcia izolacji przyłącza pomiarowego
9 mm
Materiał podstawowy
stop miedzi
moment dokręcający maks. zestyk główny
0,55 Nm
moment dokręcający min. zestyk główny
0,5 Nm
Powierzchnia
Ezüst-passzivált
przekrój przyłącza przewodu AWG, min.
AWG 20
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
4 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, maks.
2,5 mm²
Przekrój przyłącza przewodu, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Rezystancja skrośna
≤2 mΩ
Rodzaj przyłącza
złącze śrubowe
Rozmiar instalacji
4
rozmiar końcówki rowek (złącze śrubowe)
SD 0,6 x 3,5
Wielkość ostrza
Gr. PZ0
śruba dociskowa
M 3

Klasyfikacje

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
