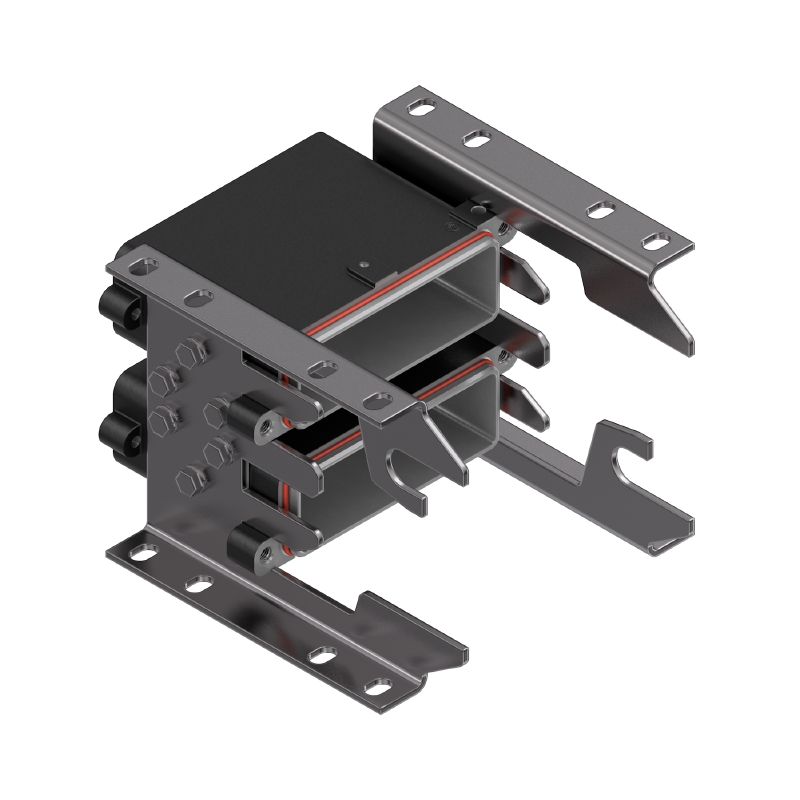

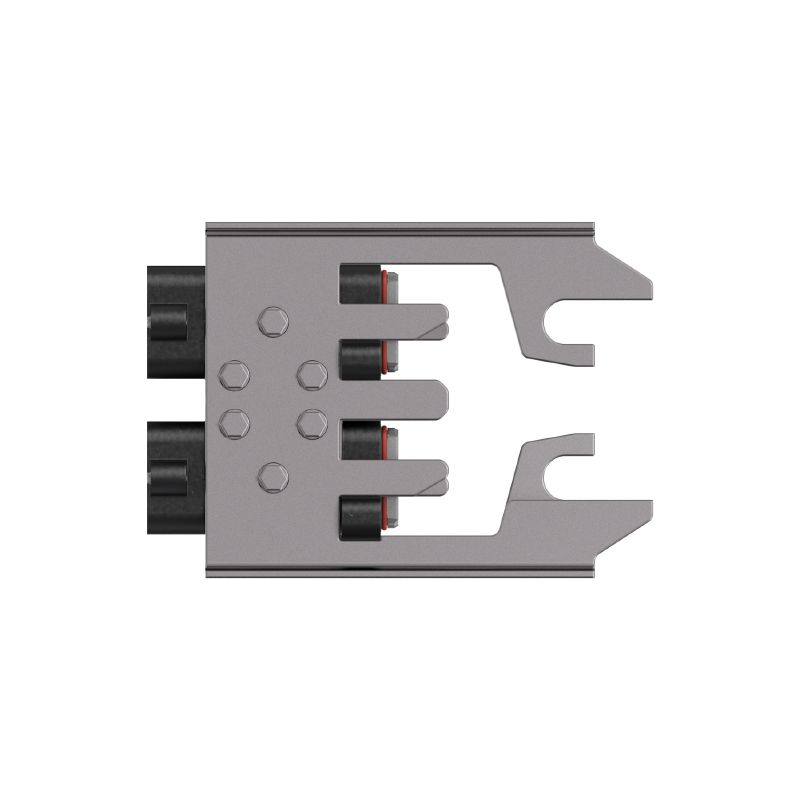

HDC IP68 HP 24B X2 AS S
HDC IP68 HP 24B X2 AS S
HDC IP68 HP 24B X2 AS S
HDC IP68 HP 24B X2 AS S
Чертеж
Во избежание повреждения контактов и изолирующих втулок мы рекомендуем починить провод. Соответствующие расстояния показаны на следующем чертеже. Ремонт провода не входит в объем поставки.
HDC IP68 HP 24B X2 AS S
Чертеж
HDC IP68 HP 24B X2 AS S
Чертеж

HDC IP68 HP 24B X2 AS S

№ продукта 2001720000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 2
Agréments General ordering data Dimensiones y pesos Temperature Conformidad medioambiental del producto Общие данные Общие данные Исполнение Indicación importante Classifications

Agréments

ROHS
Conforme

General ordering data

Заказ №
2001720000
Тип
HDC IP68 HP 24B X2 AS S
GTIN (EAN)
4050118384291
CPZ
1 Pezzo

Dimensiones y pesos

Глубина
228 mm
Profundidad (pulgadas)
8,976 inch
Высота
260 mm
Height (inches)
10,236 inch
Ширина
183 mm
Szélesség (coll)
7,205 inch
Длина
228 mm
Hossz, inch
8,976 inch
Peso netto
3 769,92 g

Temperature

Valori limite di temperatura
-40 °C ... 120 °C

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme sin exención
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Общие данные

Вид соединения
Винтовое соединение
Исполнение корпуса
Корпус для монтажа на основаниях
Класс пожаростойкости UL 94
V-0
Количество полюсов
0
Корпуса ЭМС
Да
Момент затяжки, макс., соединение PE
11 Nm
Момент затяжки, мин., соединение PE
11 Nm
Основной материал
Алюминиевое литье под давлением
Основной материал корпуса
Алюминиевое литье под давлением
Поверхность
Порошковое покрытие
Расчетное напряжение (DIN EN 61984)
0 V
Серия
HighPower
Тип
Корпус основания
Цветовой код
black
black (similar to RAL 9005)
Вид защиты
IP68
IP69
en estado conectado

Общие данные

Вид защиты
IP68
IP69
во вставленном состоянии
Класс пожаростойкости UL 94
V-0
Поверхность
Порошковое покрытие
Серия
HighPower

Исполнение

Вид соединения
Винтовое соединение
Исполнение затворной системы
Винтовое соединение
Исполнение корпуса
Корпус для монтажа на основаниях
Кабельный вход
Нет
Конструкция
прямой
Крышка
без крышки
Тип
Корпус основания
Уплотнение
Silikonová pryž
Цвет (RAL)
RAL 9011
RAL 9005

Indicación importante

Сведения об изделии
En función de la operación prevista, las tensiones generadas internamente pueden superponerse a la tensión de trabajo y contener los picos correspondientes. Es indispensable asegurarse de que estos picos de tensión no superen la tensión nominal. Para aplicaciones fuera de esta especificación, ponte en contacto con nosotros.

Classifications

ETIM 8.0
EC002641
ETIM 9.0
EC002641
ETIM 10.0
EC002641
ECLASS 14.0
27-44-03-06
ECLASS 15.0
27-44-03-06
