HDC MHE 6 MP

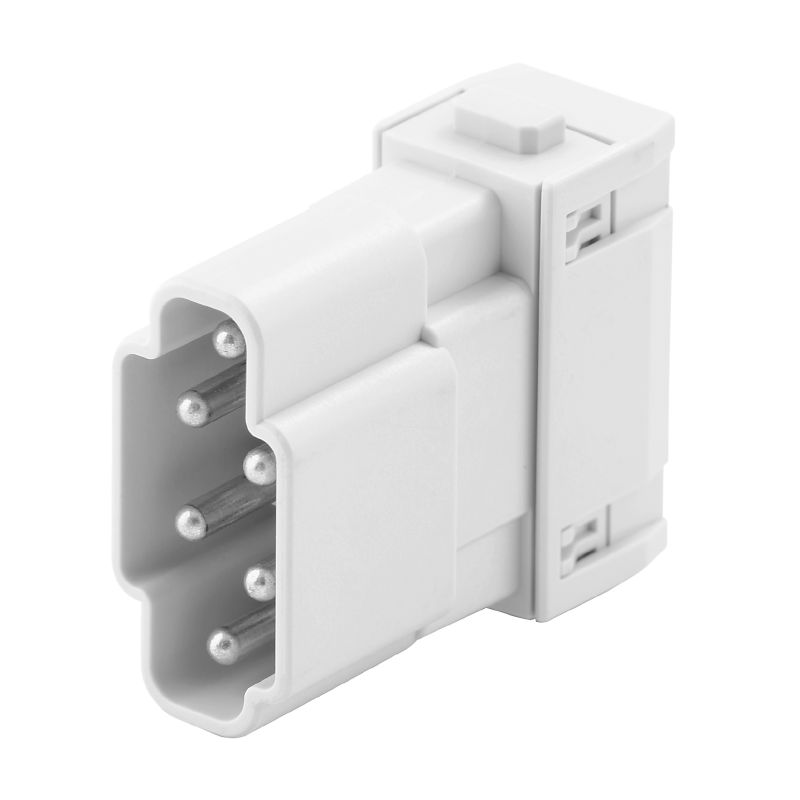

Product image
HDC MHE 6 MP
Product image
HDC MHE 6 MP
Rajz
HDC MHE 6 MP
Rajz
HDC MHE 6 MP

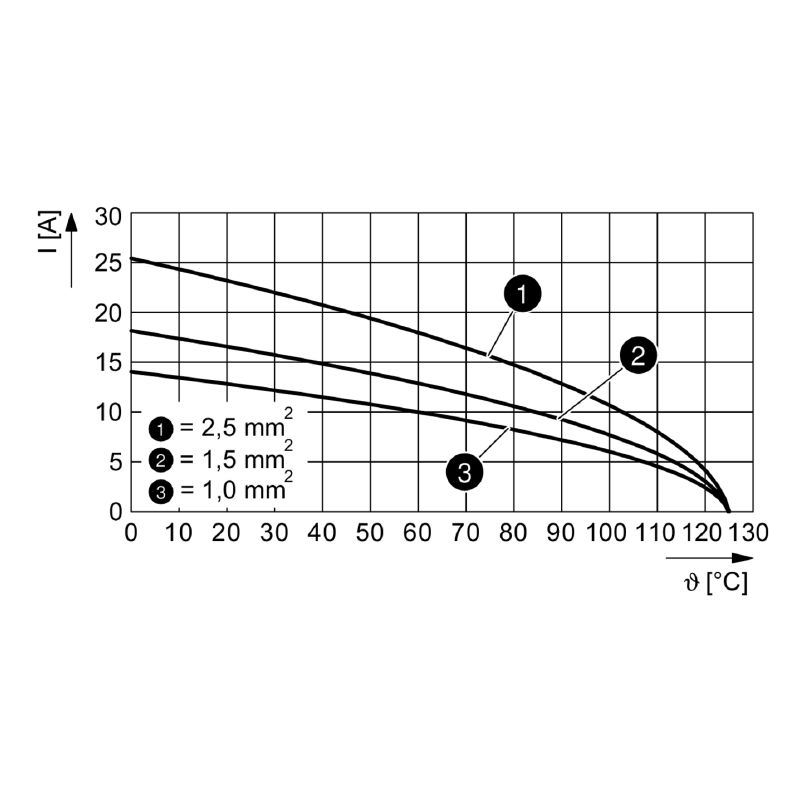

Visszaszabályozási görbe

HDC MHE 6 MP

Signal module, 500 V, 16 A, Number of poles: 6, PUSH IN with actuator, Male, Required plug-in slots: 1

Cikkszám 2748420000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 24 Ellendarabok 2 A következő ellendarabja 2 Kapcsolódó termékek 117
Homologaciones General ordering data Dimensiones y pesos Températures Environmental Product Compliance Általános adatok PE csatlakozási adatok Verzió Classifications

Homologaciones

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E310075

General ordering data

Változat
Signal module, 500 V, 16 A, Number of poles: 6, PUSH IN with actuator, Male, Required plug-in slots: 1
Rendelési szám
2748420000
Típus
HDC MHE 6 MP
GTIN (EAN)
4050118890785
Qté.
1 Pièce

Dimensiones y pesos

Mélység
34 mm
Depth (inches)
1,339 inch
Magasság
39 mm
Height (inches)
1,535 inch
Szélesség
34,1 mm
Largeur (pouces)
1,343 inch
Peso netto
18 g

Températures

Hőmérsékleti határérték
-40 °C ... 125 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Általános adatok

Alapanyag
Polikarbonát
Dugaszhelyek szükséges száma
1
Dugaszolási ciklusok
≥ 500
Névleges feszültség (DIN EN 61984)
500 V
Névleges lökőfeszültség (DIN EN 61984)
6 kV
Névleges áram (DIN EN 61984)
16 A
Pólusszám
6
Sorozat
ModuPlug
Szennyezés súlyossága
3
Típus
Male
Túlfeszültség kategória
III
UL 94 éghetőségi osztály
V-0

PE csatlakozási adatok

Csatlakozás típusa PE
Csavaros csatlakozás modulkerettel

Verzió

Csatlakozás típusa
PUSH IN aktuátorral
Csupaszolási hossz, névleges csatlakozás
10 mm
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 20
Vezeték-keresztmetszet, max.
2,5 mm²
Vezeték-keresztmetszet, min.
0,5 mm²

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-17
ECLASS 15.0
27-44-02-17
