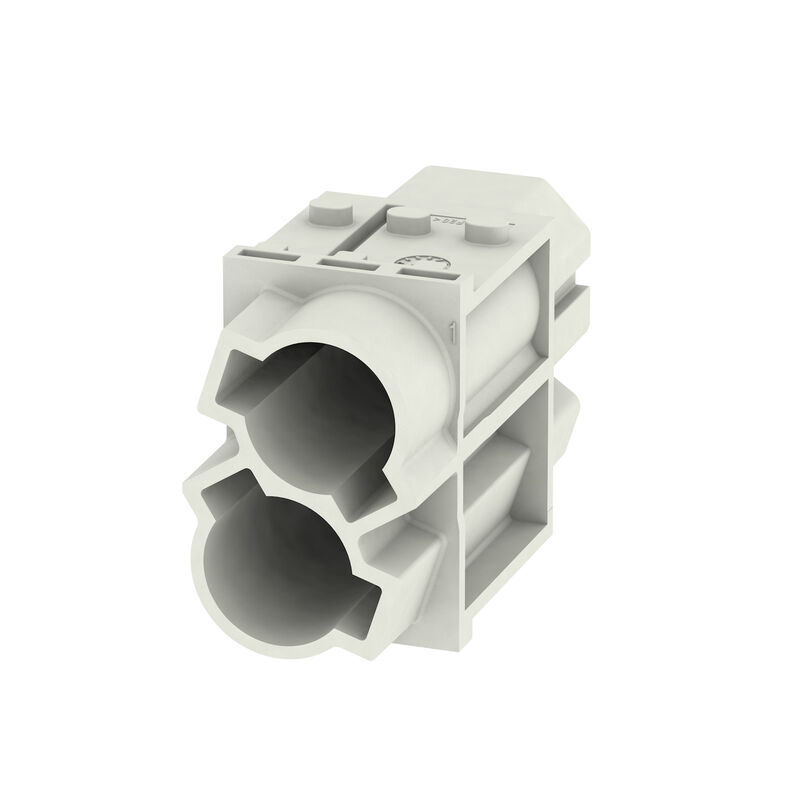

Strömförsörjningsmodul, 1000 V, 100 A, Antal poler: 2, Crimpanslutning, Hylsa, Nödvändiga insticksplatser: 1.5

Produkt-ID 1429080000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 5 Är tillbehör till 1 Motdelar 1 Är en motdel till 1 Använda produkter 105
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Allmänna data PE anslutningsdata Utförande Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

Allmänna beställningsdata

Utförande
Strömförsörjningsmodul, 1000 V, 100 A, Antal poler: 2, Crimpanslutning, Hylsa, Nödvändiga insticksplatser: 1.5
Art.nr.
1429080000
Typ
HDC MHP 100 FC
GTIN (EAN)
4050118233513
Förp.
1 items

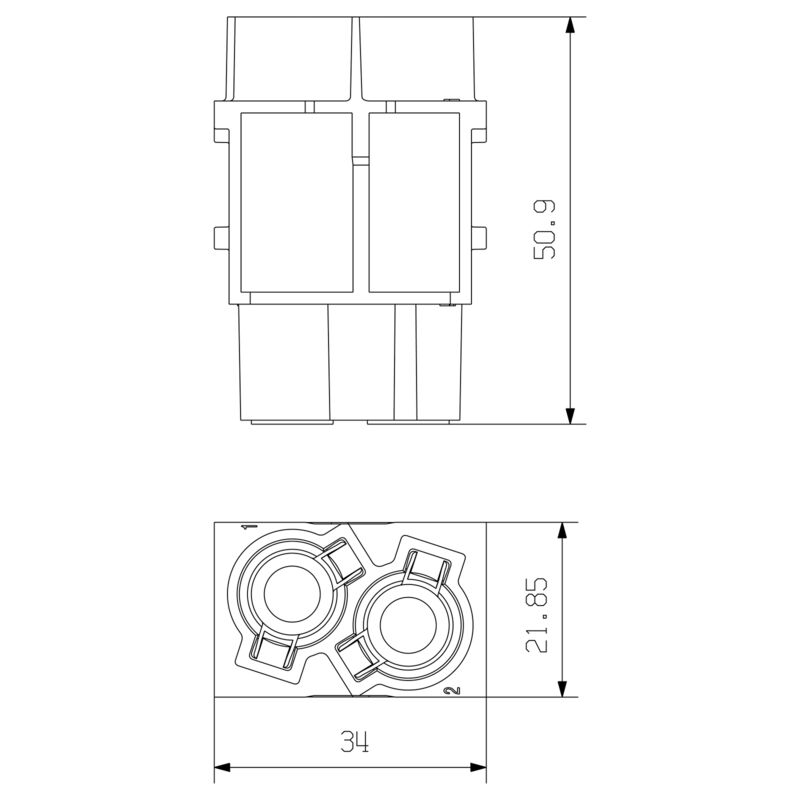

Mått och vikter

Djup
34 mm
Byggdjup (tum)
1,339 inch
Höjd
50,9 mm
Bygghöjd (tum)
2,004 inch
Bredd
21,85 mm
Byggbredd (tum)
0,86 inch
Nettovikt
14,165 g

Temperaturer

Gränsvärde, temperatur
-40 °C ... 125 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd

Allmänna data

Grundläggande material
Polykarbonat, glasfiberförstärkt
Insulation resistance
1012 Ω
Märkspänning (DIN EN 61984)
1 000 V
Märkstötspänning (DIN EN 61984)
8 kV
Märkström (DIN EN 61984)
100 A
Märkspänning enligt UL/CSA
600 V
Nedsmutsningsgrad
3
Nödvändiga insticksplatser
1.5
Serie
ModuPlug
Stickcykler
≥ 500
Typ
Hylsa
Överspänningskategori
III
Класс пожаростойкости UL 94
V-0
Количество полюсов
2

PE anslutningsdata

Anslutningstyp PE
Skruvanslutning via modulram

Utförande

Anslutningstyp
Crimpanslutning
Ledardiameter, max.
35 mm²
Ledardiameter, min.
10 mm²

Klassificeringar

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-17
ECLASS 15.0
27-44-02-17
