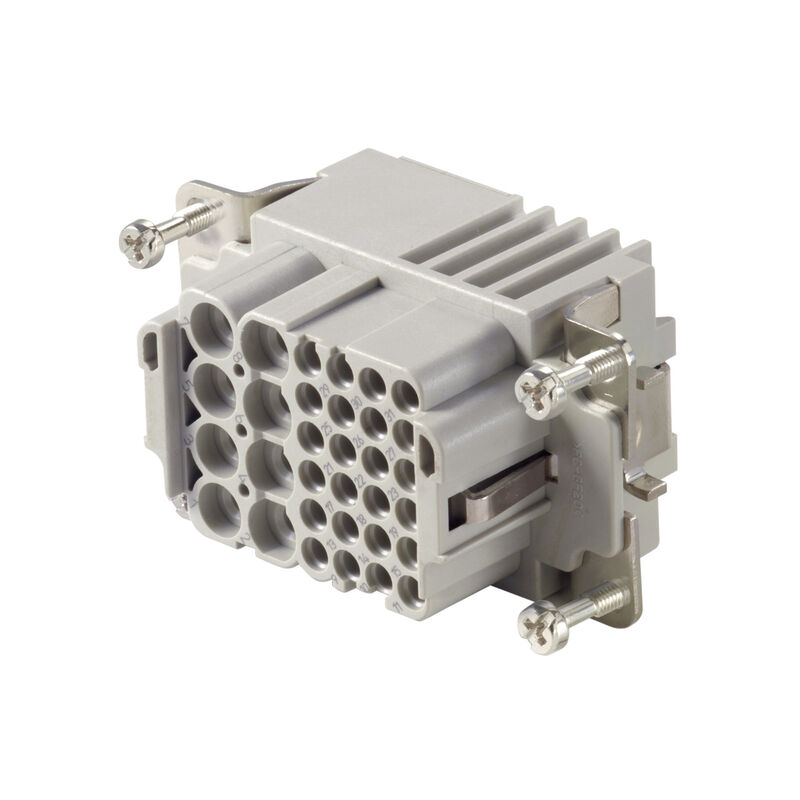

HDC - 插芯, 插座, 400 V, 16 A, 回路数: 32, 冷压联接, 安装尺寸: 4

商品编号 1023270000
下载技术数据页 工程支持 产品下载
配件 25 相关商品 2
审批 通用订货数据 尺寸和重量 温度 环保产品合规 尺寸 通用参数 接头数据 PE 电源连接 信号连接 型号 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E92202

通用订货数据

版本
HDC - 插芯, 插座, 400 V, 16 A, 回路数: 32, 冷压联接, 安装尺寸: 4
订货号
1023270000
类型
HDC S8/24 FC
GTIN (EAN)
4032248739431
数量
1 PC

尺寸和重量

深
64 mm
深度 (英寸)
2.52 inch
高度
37.8 mm
高度 (英寸)
1.488 inch
宽度
34 mm
宽度 (英寸)
1.339 inch
净重
48.4 g

温度

温度限值
-40 °C ... 125 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd
化学抵抗力
  • 材料:
    丙酮
  • 化学抵抗力:
    有耐受性
  • 材料:
    氨水
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    汽油
  • 化学抵抗力:
    有耐受性
  • 材料:
    苯
  • 化学抵抗力:
    有耐受性
  • 材料:
    柴油
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    乙酸，浓缩
  • 化学抵抗力:
    有耐受性
  • 材料:
    氢氧化钾
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    甲醇
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    发动机油
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    碱液，稀释
  • 化学抵抗力:
    有耐受性
  • 材料:
    氢氯氟碳化合物
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    室外使用
  • 化学抵抗力:
    有条件的耐受性

尺寸

宽度
34 mm
底座总长
64 mm
插座高度
37.8 mm

通用参数

BG
4
低烟符合 DIN EN 45545-2
是
信号端头，类型
HD
信号触点数量
24
回路数
32
型号
插座
基础材料
铜合金
安装尺寸
4
按照 UL/CSA 额定电压
600 V AC/DC
插拔次数 Ag
≥ 500
插拔次数 Au
≥ 500
污染等级
3
电源端头，类型
HE
电源触点数量
8
系列
混合器
绝缘材料
PC 加强型玻璃纤维 (UL-认证及管路鉴定)
绝缘材料组
IIIa
绝缘电阻
1010 Ω
联接类型
冷压联接
通道电阻
≤2 mΩ
阻燃等级符合 UL 94
V-0
颜色编码
米色
额定冲击电压 (DIN EN 61984)
4 kV
额定电压 (DIN EN 61984)
400 V
额定电流 (DIN EN 61984)
16 A

接头数据 PE

PE 连接类型
螺钉联接
PE联接 剥线长度
13 mm
一字刀头尺寸（接地）
SD 1.2 x 6.5
安装螺丝
M 5
最大PE连接拧紧力矩
2.5 Nm
最大压接面积AWG (PE)
AWG 10
最小PE连接拧紧力矩
2 Nm
最小压接面积AWG (PE)
AWG 20
额定横截面
6 mm²

电源连接

回路数，性能触点
8
最大压接面积 电源联接
4 mm²
最小压接面积 电源联接
0.5 mm²
电源触点剥皮长度
7.5 mm
电源触点的额定电压 (DIN EN 61984)
400 V
电源触点联接方式
冷压联接
额定冲击电压 (DIN EN 61984)
4 kV
额定电流 (DIN EN 61984)
16 A
额定电流信号电路 (cUR)
  • AWG 导线接口横截面:
    AWG 14
  • 额定电流:
    8 A
  • AWG 导线接口横截面:
    AWG 16
  • 额定电流:
    8 A
  • AWG 导线接口横截面:
    AWG 18
  • 额定电流:
    7 A
  • AWG 导线接口横截面:
    AWG 20
  • 额定电流:
    5 A
  • AWG 导线接口横截面:
    AWG 22
  • 额定电流:
    3 A
额定电流信号电路 (UR)
  • AWG 导线接口横截面:
    AWG 14
  • 额定电流:
    10 A
  • AWG 导线接口横截面:
    AWG 16
  • 额定电流:
    8 A
  • AWG 导线接口横截面:
    AWG 18
  • 额定电流:
    7 A
  • AWG 导线接口横截面:
    AWG 20
  • 额定电流:
    5 A
  • AWG 导线接口横截面:
    AWG 22
  • 额定电流:
    3 A
额定电流电源电路 (cUR)
  • AWG 导线接口横截面:
    AWG 12
  • 额定电流:
    14 A
  • AWG 导线接口横截面:
    AWG 14
  • 额定电流:
    10 A
  • AWG 导线接口横截面:
    AWG 16
  • 额定电流:
    8.5 A
  • AWG 导线接口横截面:
    AWG 18
  • 额定电流:
    6 A
  • AWG 导线接口横截面:
    AWG 20
  • 额定电流:
    4 A
额定电流电源电路 (UR)
  • AWG 导线接口横截面:
    AWG 12
  • 额定电流:
    16 A
  • AWG 导线接口横截面:
    AWG 14
  • 额定电流:
    13 A
  • AWG 导线接口横截面:
    AWG 16
  • 额定电流:
    10 A
  • AWG 导线接口横截面:
    AWG 18
  • 额定电流:
    7 A
  • AWG 导线接口横截面:
    AWG 20
  • 额定电流:
    5 A

信号连接

信号端子的最大压接范围
2.5 mm²
信号端子的最小压接范围
0.5 mm²
剥线长度 信号连接
8 mm
回路数，信号
24
混合式接插件的额定电压 (DIN EN 61984)
160 V
连接方式 信号连接
冷压联接
额定冲击电压 (DIN EN 61984)
2.5 kV
额定电流 (DIN EN 61984)
10 A

型号

BG
4
单股导线最大截面
6 mm²
单股导线的最小压接面积
0.5 mm²
基础材料
铜合金
安装尺寸
4
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 20
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
6 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.5 mm²
最大压接面积
4 mm²
最大压接面积 软导线
6 mm²
最小压接面积
0.5 mm²
最小多股导线接线截面积
0.5 mm²
联接类型
冷压联接
通道电阻
≤2 mΩ
额定连接下的裸线长度
7.5 mm
