特性

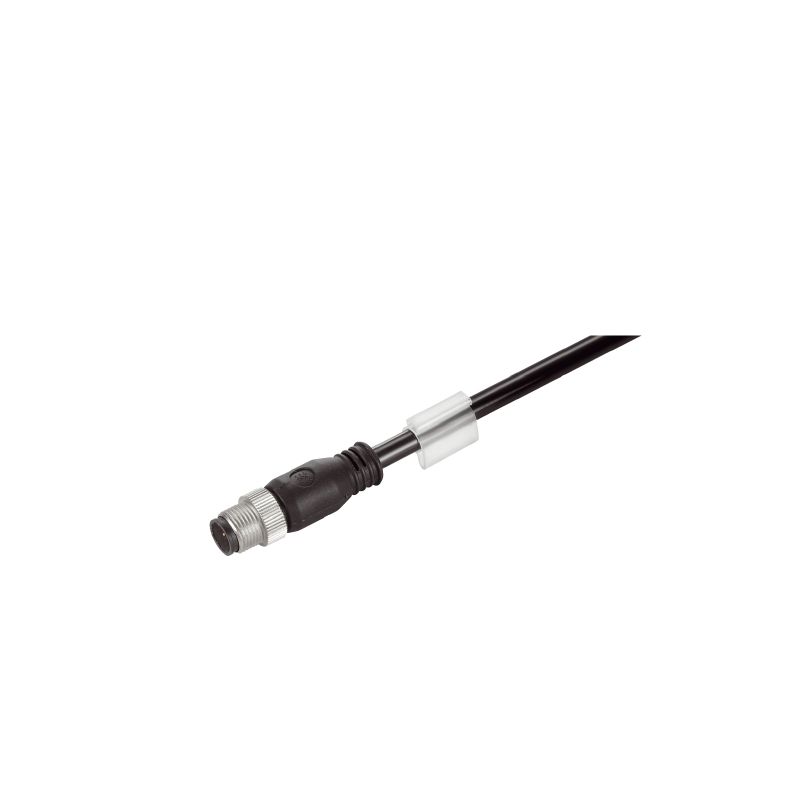

| 版本 | 系统电缆, M12 D 编码 – IP 67 直型插针, 打开的, 5 类 (ISO/IEC 11801), Radox GKW S, 1 m |
| 订货号 | 1269740010 |
| 类型 | IE-C5DB4WE0010MCSXXX-E |
| GTIN (EAN) | 4050118237757 |
| 数量 | 1 PC |
| 长度 | 1 m |
| 长度 (英寸) | 39.37 inch |
| 净重 | 60 g |
| 存储温度 | -40 °C...90 °C |
| 工作温度 | -40 °C...90 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 卤化氢含量 |
依据 EN-50267-2-1
依据 IEC 60754-1 |
| 多芯线金属数据和控制电缆 | 依据 EN50288-2-2 |
| 总线阻燃性 | 符合 ISO 6722-1 5.22 (UN ECE-R 118.01) 标准 |
| 有毒气体 | 依据 BS 6853 附录 B |
| 氟含量 | 依据 EN 60684-2 章节 45.2 |
| 烟雾密度 |
依据 BS 6853 附录 B
符合 EN 50268-2 依据 IEC 61034-2 |
| 燃气的腐蚀性 | 依据 IEC 60754-2 |
| 电缆束上的垂直火花扩散 |
依据 BS4066-3
DIN EN 50266-2-5 依据 IEC 60332-3-25 |
| 轨道车防火 |
依据 DIN 5510-2 防火级别 1,2,3,4
依据 BS 6853 依据 EN50288-2-2 According to EN 45545, HL1 - HL3 |
| 连接器标准 | IEC 61076-2-101 |
| 卤化氢含量 |
依据 EN-50267-2-1
依据 IEC 60754-1 |
| 多芯线金属数据和控制电缆 | 依据 EN50288-2-2 |
| 有毒气体 | 依据 BS 6853 附录 B |
| 氟含量 | 依据 EN 60684-2 章节 45.2 |
| 烟雾密度 |
依据 BS 6853 附录 B
符合 EN 50268-2 依据 IEC 61034-2 |
| 燃气的腐蚀性 | 依据 IEC 60754-2 |
| 电缆束上的垂直火花扩散 |
依据 BS4066-3
DIN EN 50266-2-5 依据 IEC 60332-3-25 |
| 轨道车防火 |
依据 DIN 5510-2 防火级别 1,2,3,4
依据 BS 6853 依据 EN50288-2-2 According to EN 45545, HL1 - HL3 |
| 连接器标准 | IEC 61076-2-101 |
| 屏蔽 | SF/UTP |
| 截面积 | 2*2*AWG 22/7 - 2*2*0.36 mm² |
| 护套材料 | Radox GKW S |
| 护套颜色 | 黑色 |
| 最大护套直径 | 7 mm |
| 最小护套直径 | 6.2 mm |
| 绝缘横截面 | 1.58 mm |
| 绞合线 | 7 |
| 目录册 | 5 类 (ISO/IEC 11801) |
| 卤素 | 无卤, 符合IEC 60754-2标准 |
| 抗磨性 | 非常好 |
| 最小弯曲半径，多次 | 6 *直径 |
| 烟雾密度 |
依据 BS 6853 附录 B
符合 EN 50268-2 依据 IEC 61034-2 |
| 燃气的腐蚀性 | 依据 IEC 60754-2 |
| 防油 | 符合EN 50306-3 |
| 插头，左 | M12, D-编码, IP67, 针式端头, 笔直, 插头, 塑料, 带屏蔽 |
| 插头，右 | 自由导线端 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_152848) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1269740010) |
| 用户文档 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | 一致 |
