特性

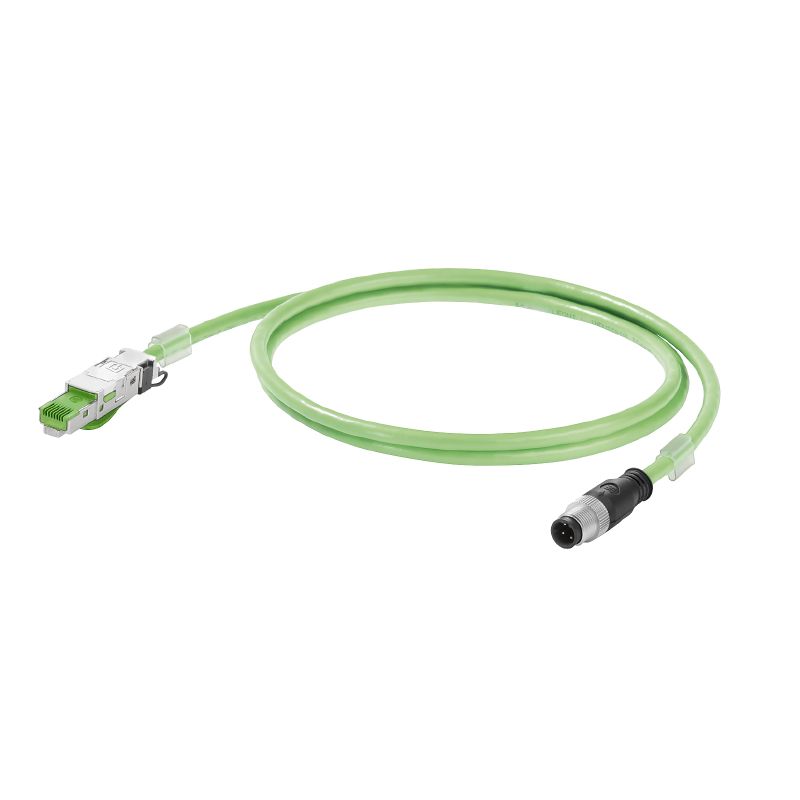

| 版本 | 牵引电缆, PROFINET, M12 D 编码 – IP 67 直型插针, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 2 m |
| 订货号 | 1044470020 |
| 类型 | IE-C5DD4UG0020MCSA70-E |
| GTIN (EAN) | 4050118080155 |
| 数量 | 1 PC |
| 长度 | 2 m |
| 长度 (英寸) | 78.74 inch |
| 净重 | 157 g |
| 存储温度 | -50 °C...70 °C |
| 工作温度 | -40 °C...70 °C |
| 安装温度 | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 导线材料标准 | DIN EN 13602 Cu-ETP-A |
| 屏蔽材料标准 | DIN EN 13602 Cu-ETP-A..B |
| 绝缘材料标准 | DIN EN 50290-2-23 (VDE 0819) 表 2/A (HD 624.3) |
| 证书号 (cULus) | E316369 |
| 导线材料标准 | DIN EN 13602 Cu-ETP-A |
| 屏蔽材料标准 | DIN EN 13602 Cu-ETP-A..B |
| 绝缘材料标准 | DIN EN 50290-2-23 (VDE 0819) 表 2/A (HD 624.3) |
| 全屏蔽 |
铝膜
屏蔽编织铜导线 |
| 内护套直径 | 3.9 mm |
| 填充料 | 作为中央元件 |
| 导线材料 | 涂锡铜绞线 |
| 屏蔽 | SF/UTP |
| 屏蔽编织强度 | 0.13 mm |
| 屏蔽编织覆盖 | 85 % |
| 截面积 | 4*AWG 22/7 - 0.32 mm² |
| 护套材料 | PUR |
| 护套材料厚度 | 0.9 mm |
| 护套颜色 | 绿(RAL 6018) |
| 接线数量 | 4 |
| 最大护套直径 | 6.7 mm |
| 最小护套直径 | 6.3 mm |
| 标准名称 | 2YH(ST)C11Y 2x2x0.75/1.5-100 LI VZN GN FRNC |
| 绝缘 | PE |
| 绝缘横截面 | 1.5 mm |
| 绞合线 | 7 |
| 芯线排列 | 星绞四线组 |
| 芯线绝缘强度 | 0.38 mm |
| 颜色序列或导线-导线对 | 白、黄、蓝、橙色 |
| 1 kHz 的电容 | 52 nF/km |
| 传输速率 | 180 m/min |
| 传输阻抗 | 20 mΩ/m @ 10 MHz |
| 信号传达时间 | 5.3 ns/m |
| 回路阻抗 | 120 Ω/km |
| 工作电压 (UL 额定) | 600 V |
| 延迟偏差 | 40 ns/100m |
| 操作电压 UL | 600 V |
| 测试电压: 线与线之间屏蔽 | 2000 V有效，50 Hz，1 分钟 |
| 特性阻抗 | 100 ± 15 Ω 在 1-100 MHz |
| 电阻差别 | 3 % |
| 目录册 | Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B) |
| 传输速率 | 180 m/min |
| 加速度 | 4 m/s² |
| 卤素 | 无卤, 符合IEC 60754-2标准 |
| 弯曲循环 | 3 Mio |
| 抗磨性 | 非常好 |
| 拉力 | ≤ 150 N |
| 无硅胶 | 是 |
| 最小弯曲半径，单次 | 5 *直径 |
| 最小弯曲半径，多次 | 7.5 *直径 |
| 火焰传播 | 无 |
| 防油 | 符合IEC 60811-2-1 |
| 防紫外线 | 是 |
| 阻燃性 | 符合IEC 60332-1 |
| 插头，左 | M12, IP67, 针式端头, 笔直, 插头, 塑料, 带屏蔽 |
| 插头，右 | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| 认证/证书/一致性声明 | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251640) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1044470020) |
| 产品更改通知 |
[296362](https://mdcop.weidmueller.com/mediadelivery/asset/900_296362)
[296363](https://mdcop.weidmueller.com/mediadelivery/asset/900_296363) |
| 用户文档 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E316369 |
