IE-C5DS4VG0005A60A60-E
IE-C5DS4VG0005A60A60-E
Schéma připojení

IE-C5DS4VG0005A60A60-E

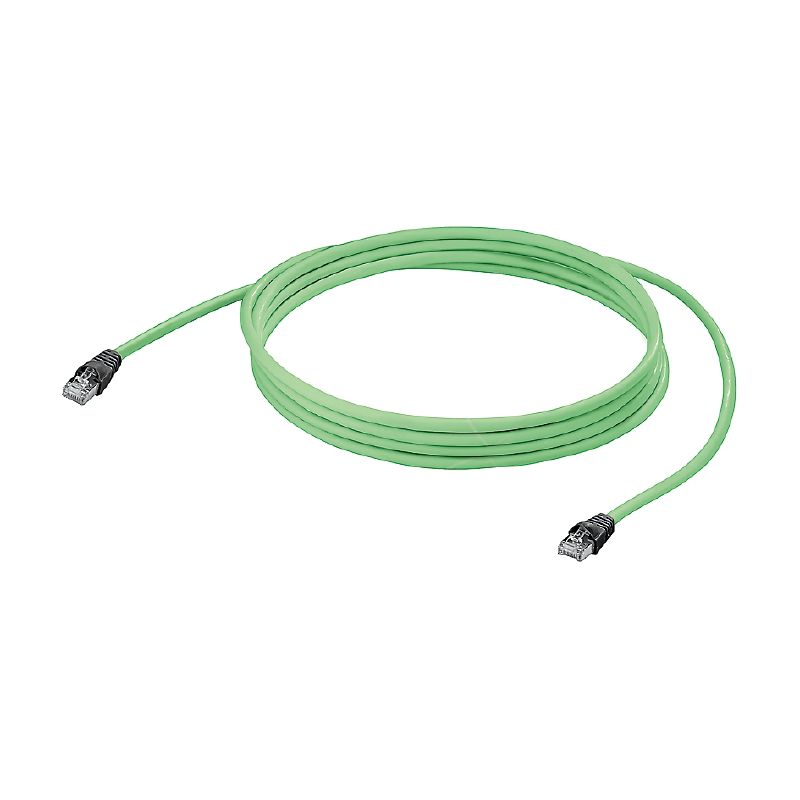

Systémový kabel, RJ45 IP 20, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 0.5 m

ID výrobku 1522100005
Stáhnout datový list Dokumenty ke stažení
Příbuzné výrobky 34
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Systémový kabel, RJ45 IP 20, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 0.5 m
Číslo objednávky
1522100005
Typ
IE-C5DS4VG0005A60A60-E
GTIN (EAN)
4050118333534
Množství
1 ks

Rozměry a hmotnosti

Délka
0,5 m
Délka (v palcích)
19,685 inch
Čistá hmotnost
44,5 g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-40 °C...80 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Standardy specifické pro kabel

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL-Style 21694

Standardy

Norme de matériau d'isolation
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B
Standard, assembly
UL-Style 21694
Standard, wire material
DIN EN 13602 Cu-ETP-A

Struktura kabelu

Färgsekvens ledare - ledarpar
bílá, žlutá, modrá, oranžová
Shielding braid thickness
0,13 mm
Tjocklek mantelmaterial
0,9 mm
Диаметр внутренней оболочки
4,05 mm
Диаметр изоляции
1,5 mm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,3 mm
Жилы
7
Изоляция
PE
Количество жил
4
Материал оболочки
PVC
Материал проводника
Stáčený pocínovaný měděný vodič
Наполнитель
Jako centrální prvek
Нормативные обозначения
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Общий экран
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Перекрытие экранирующей оплетки
85 %
Расположение жил
Čtyřcípá hvězda
Сечение
4*AWG 22/7 - 0,32 mm²
Цвет оболочки
zelená (RAL 6018)
Экранирование
SF/UTP

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 5 Ω při 100MHz
Doba propagace signálu
5,3 ns/m
Impedance přenosu
20 mΩ/m při 10 MHz
Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Zkušební napětí: stínění vodič-vodič
2000 Vef, 50 Hz, 1 min

Mechanické a materiálové vlastnosti kabelu

Halogen
Ano
Odolnost proti opotřebení
dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1 / UL 1685
Poloměr ohybu, min., jen jednou
3,5 *průměr
Poloměr ohybu, min., opakovaný
7,5 *průměr

Konektor, vlevo

Zástrčka vlevo
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
