特性

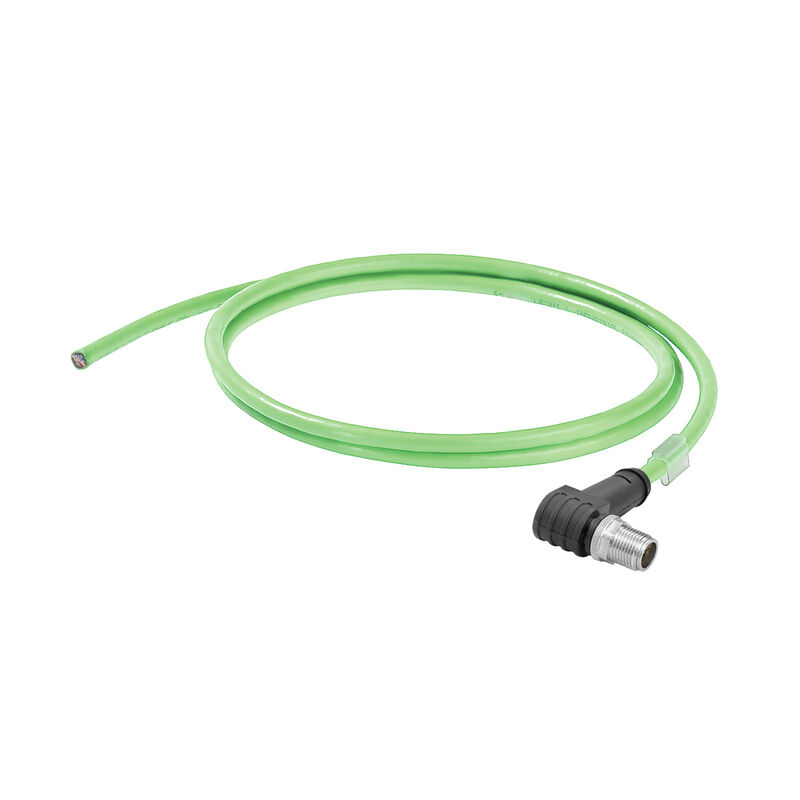

| 版本 | 系统电缆, 打开的, M12 X 型号 IP67 插头，弯角, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m |
| 订货号 | 2455130100 |
| 类型 | IE-C6EL8UG0100XCAXXX-E |
| GTIN (EAN) | 4050118497625 |
| 数量 | 1 PC |
| 长度 | 10 m |
| 长度 (英寸) | 393.701 inch |
| 净重 | 400 g |
| 存储温度 | -40 °C...80 °C |
| 工作温度 | -40 °C...80 °C |
| 安装温度 | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| RoHS 合规状态 | 符合要求 |
| 建立标准 | UL型20963 |
| 烟雾密度 | 符合 IEC 61034 标准 |
| 建立标准 | UL型20963 |
| 烟雾密度 | 符合 IEC 61034 标准 |
| 全屏蔽 | 屏蔽编织铜导线 |
| 导线材料 | 涂锡铜绞线 |
| 屏蔽 | S/FTP |
| 屏蔽导线 | 铝膜 |
| 屏蔽编织强度 | 0.1 mm |
| 布线 | EIA/TIA T568 B |
| 截面积 | 4*2*AWG 26/7 - 4*2*0.128 mm² |
| 护套材料 | PUR |
| 护套颜色 | 绿(RAL 6018) |
| 接线数量 | 8 |
| 最大护套直径 | 6.7 mm |
| 最小护套直径 | 6.1 mm |
| 标准名称 |
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN |
| 绝缘 | PE |
| 绝缘横截面 | 0.98 mm |
| 绞合线 | 7 |
| 芯线排列 | 双绞线 |
| 铜缆直径 | 0.48 µm |
| 颜色序列或导线-导线对 | 白 - 蓝, 白 - 橙, 白 - 绿, 白 - 棕 |
| 传输速率 | 10 Gbit/s |
| 传输阻抗 |
15 mΩ/m @ 1 MHz
10 mΩ/m @ 10 MHz 30 mΩ/m @ 30 MHz |
| 信号传达时间 | 5.2 ns/m |
| 回路阻抗 | 290 Ω/km |
| 测试电压: 线与线之间屏蔽 | 700Vrms, 50 Hz, 1 分钟 |
| 特性阻抗 | 100 ± 5 Ω 在 100MHz |
| 目录册 | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 卤素 | 无卤, 符合IEC 60754-1标准 |
| 抗磨性 | 非常好 |
| 最小弯曲半径，单次 | 5 *直径 |
| 最小弯曲半径，多次 | 10 x 电缆直径 |
| 烟雾密度 | 符合 IEC 61034 标准 |
| 防油 | 符合IEC 60811-2-1 |
| 阻燃性 | 符合IEC 60332-1-2 |
| 插头，左 | M12, X-coded, IP67, male contact, straight, plug, Plastic, shielded |
| 插头，右 | 自由导线端 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_294605) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2455130100) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | 一致 |
