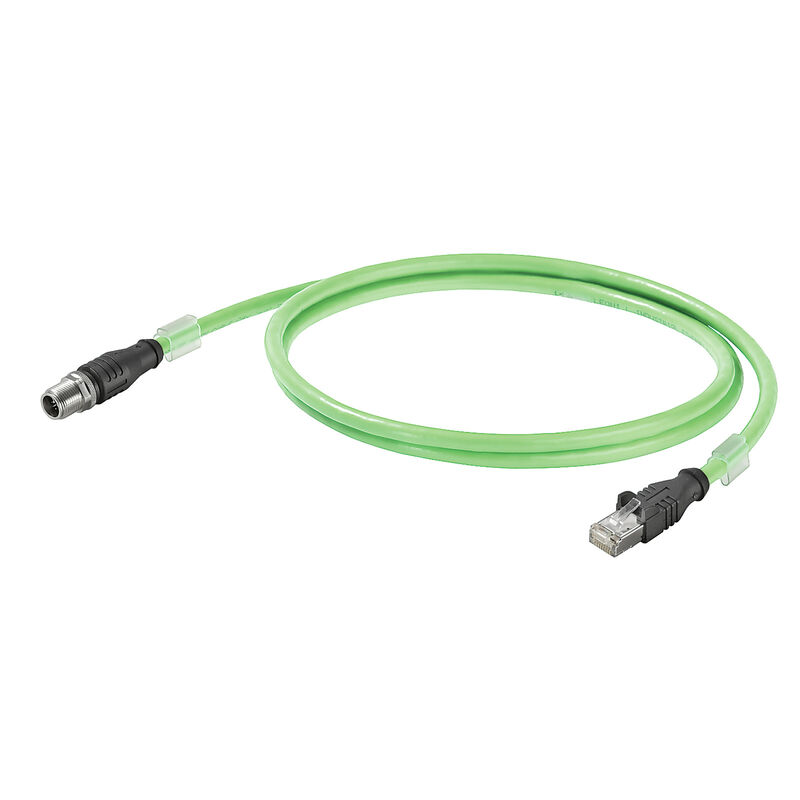

システムケーブル, RJ45 IP 20, M12 X型IP 67ストレートオス, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 12 m

商品番号 1457580120
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 44
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブル特有の規格 一般基準 標準 ケーブル構造 ケーブルの電気プロパティ ケーブルの機械的特性と材料特性 Stecker links プラグ、右 分類

承認

ROHS
適合

一般注文データ

バージョン
システムケーブル, RJ45 IP 20, M12 X型IP 67ストレートオス, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 12 m
注文番号
1457580120
種別
IE-C6EL8UG0120U40XCS-E
GTIN (EAN)
4050118264159
数量
1 items

寸法と重量

長さ
12 m
長さ（インチ）
472.441 inch
正味重量
566 g

温度

保管温度
-40 °C...80 °C
動作温度
-40 °C...80 °C
取り付け温度
-20 °C...60 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

ケーブル特有の規格

喫煙に対して不透過性
Podle IEC 61034
標準、アセンブリ
UL Style 20963

一般基準

コネクタ規格
IEC 60603-7-51
IEC 61076-2-109

標準

コネクタ規格
IEC 60603-7-51
IEC 61076-2-109
喫煙に対して不透過性
IEC 61034に準拠
標準、アセンブリ
UL Style 20963

ケーブル構造

Arrangement of wire cores
ツイストペア
Diámetro de la sección de cobre
0.48 µm
Komplett árnyékolás
銅線編組由来のシールド編み
Materiale dei cavi
撚り線加工錫メッキ銅線
Wire pair shielding
アルミ箔
シースカラー
緑色(RAL 6018)
シース直径、最大
6.7 mm
シース直径、最小
6.1 mm
シース素材
PUR
シールド
S/FTP
撚線
7
断面積
4*2*AWG 26/7 - 4*2*0.128 mm²
標準形状
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
絶縁
PE
絶縁断面
0.98 mm
配線
EIA/TIA T568 B
配線数
8
차폐 편조물 두께
0.1 mm
컬러 시퀀스 또는 와이어 - 와이어 쌍
白 – 青、白 – オレンジ、白 – 緑、白 – 茶

ケーブルの電気プロパティ

Category
Cat.6A / Class EA (ISO/IEC 11801 2010)
Provspänning ledare-ledare-skärm
700 Vrms、50 Hz 、1分
Rezystancja pętli
290 Ω/km
Transfer impedance
15 mΩ/m @ 1 MHz
10 mΩ/m @ 10 MHz
30 mΩ/m @ 30 MHz
Время прохождения сигнала
5.2 ns/m
特性インピーダンス
100 ± 5 Ω @ 100MHz
전송 속도
10 Gbit/s

ケーブルの機械的特性と材料特性

ハロゲン
ハロゲンフリー、IEC 60754-1に準拠
喫煙に対して不透過性
According to IEC 61034
延焼耐性
selon CEI 60332-1-2
最小曲げ半径、繰返し
10 x średnica kabla
最小曲げ半径（1回のみ）
5 x ケーブル直径
耐油性
in accordance with IEC 60811-2-1
耐磨耗性
非常に良い

Stecker links

左プラグ
RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento

プラグ、右

プラグ右
M12, X コード化, IP67, オス型接点, 直線, プラグ, プラスチック, シールド仕様

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
