特性

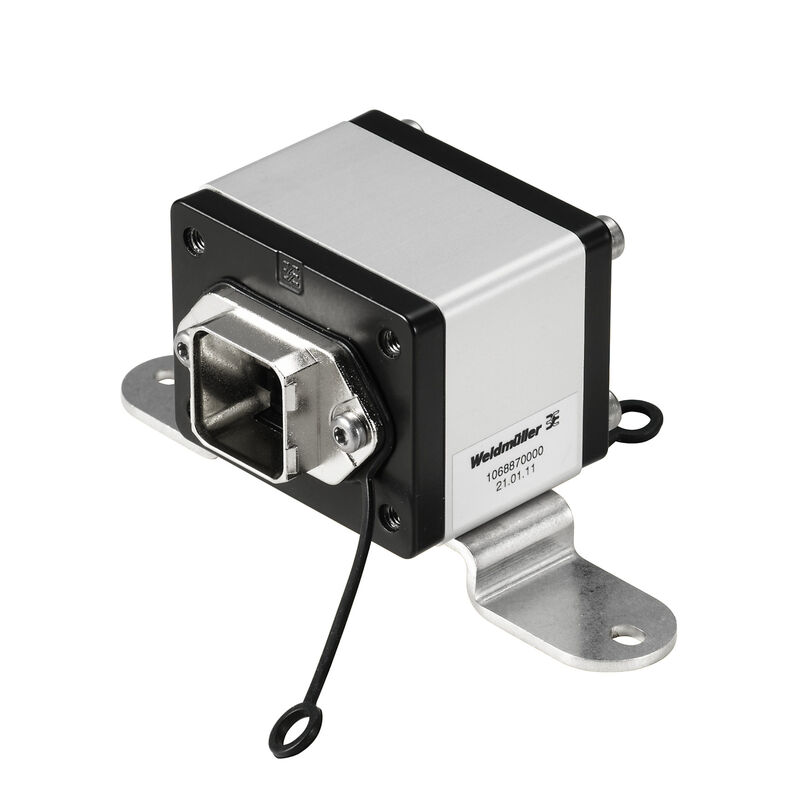

| 版本 | 接线箱, FreeCon, RJ45, 耦合, IP65 |
| 订货号 | 1068870000 |
| 类型 | IE-CD-V14MRJ-C-MA |
| GTIN (EAN) | 4032248823895 |
| 数量 | 1 PC |
| 深 | 60 mm |
| 深度 (英寸) | 2.362 inch |
| 高度 | 52 mm |
| 高度 (英寸) | 2.047 inch |
| 宽度 | 41 mm |
| 宽度 (英寸) | 1.614 inch |
| 净重 | 286.47 g |
| 工作温度 | -40 °C...70 °C |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 外壳基本材料 |
铝型材
盒盖：锌压铸件，涂漆 |

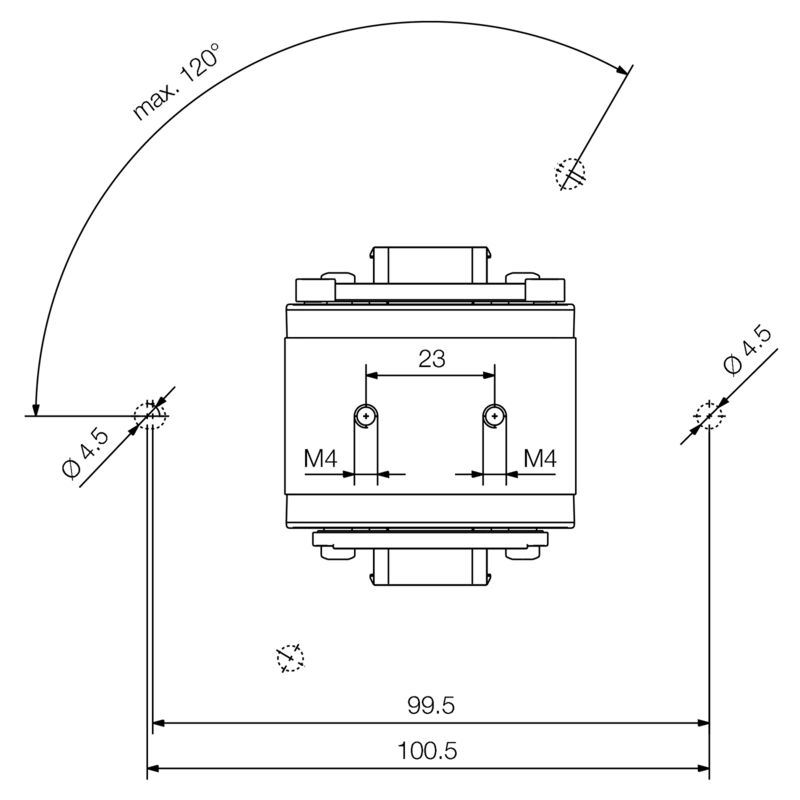

| 安装方式 | 螺钉安装 |
| 防护等级 | IP65 |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 | 银色 |
| 外壳基本材料（RJ 45 耦合器） | 铸锌 |
| 最大介电强度 触点-护罩（RJ45 耦合） | ≥ 1500 V DC |
| 最小介电强度 触点-触点（RJ45 耦合） | ≥ 1000 V DC |
| 电流承载能力 RJ 45耦合 | 1 A |
| 类型（RJ 45 耦合） | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 绝缘电阻（RJ 45 耦合） | > 500 MΩ |
| 触点电阻（RJ 45 耦合器） | ≤ 20 mΩ |
| 触点表面（RJ 45 耦合） | 镍，镀金 |
| 证书号 (cULus) | E316369 |
| 连接器标准 |
IEC 61076-3-117 型号14
IEC 60603-7-5 |
| 认证/证书/一致性声明 |
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438)
[ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107587) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1068870000) |
| 用户文档 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 7.0 | EC002597 |
| ETIM 8.0 | EC002597 |
| ETIM 9.0 | EC002597 |
| ECLASS 9.1 | 27-44-03-18 |
| ECLASS 10.0 | 27-44-03-18 |
| ECLASS 11.0 | 27-44-03-18 |
| ECLASS 12.0 | 27-44-03-18 |
| ECLASS 13.0 | 27-44-03-18 |
| ECLASS 14.0 | 27-44-03-18 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E316369 |
