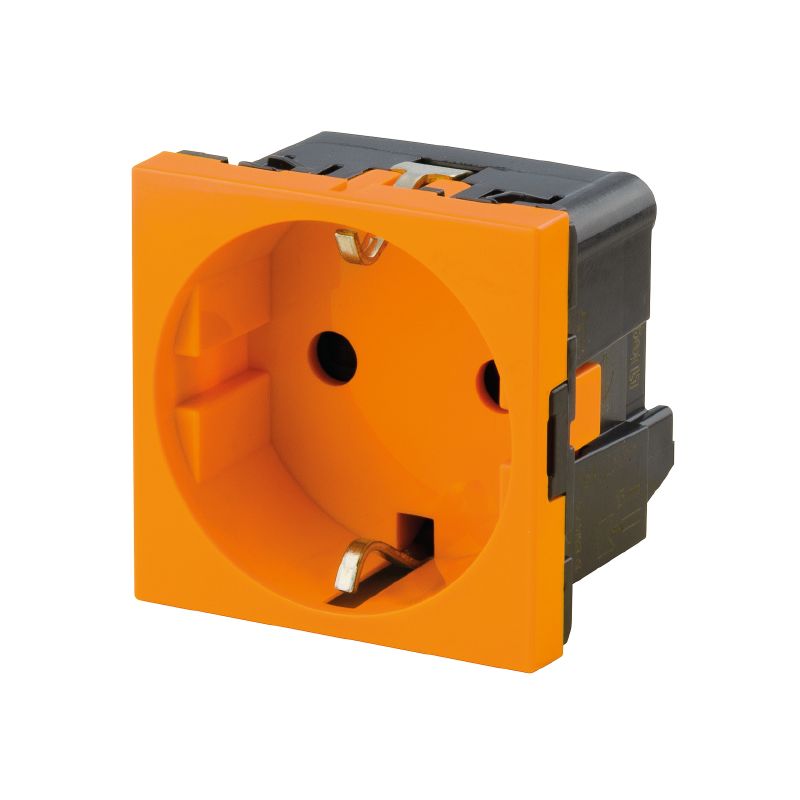

FrontCom, Insert Power grand, Type F, Femelle, DE, Orange

Référence produit 1554000000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Est un accessoire de 4 Autres produits de la même gamme 15
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques générales Raccordement Caractéristiques techniques Normes générales Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Version
FrontCom, Insert Power grand, Type F, Femelle, DE, Orange
Référence
1554000000
Type
IE-FCI-PWB-DE-OR
GTIN (EAN)
4050118360806
Qté.
1 Pièce

Dimensions et poids

Poids net
34 g

Températures

Température de fonctionnement
-5 °C...40 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques générales

Anslutningsyta
Type F
Fire load
770 kJ
Вид защиты
IP20
Тип вставки
Insert Power grand

Raccordement

Abisolierlänge
10 mm
Conductor connection cross-section, extremely flexible with wire end ferrule
  • min.:
    1,5 mm²
  • max.:
    1,5 mm²
Conductor connection cross-section, flexible with wire end ferrule
1.5 ... 1.5 mm²
Przekrój poprzeczny przyłączanego przewodu, bardzo elastyczny z końcówką tulejkową
1.5 ... 1.5 mm²
Przekrój poprzeczny przyłączanego przewodu, elastyczny bez końcówki tulejkowej
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Sección de conexión del conductor, extremadamente flexible sin terminal tubular
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Sección de conexión del conductor, rígido
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Sezione trasversale conduttore estremamente flessibile senza terminale
1.5 ... 2.5 mm²
Type of connection
PUSH IN
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvellyel
  • min.:
    1,5 mm²
  • max.:
    1,5 mm²
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvely nélkül
1.5 ... 2.5 mm²
도체 결선 단면적, 경직
1.5 ... 2.5 mm²

Caractéristiques techniques

Courant nominal
16 A
Matériau de base du boîtier
Polycarbonate PC
Tension nominale (AC)
250 V

Normes générales

Numéro de certificat (DNV)
TAA000022B

Classifications

ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 14.0
27-18-28-92
ECLASS 15.0
27-18-28-92
