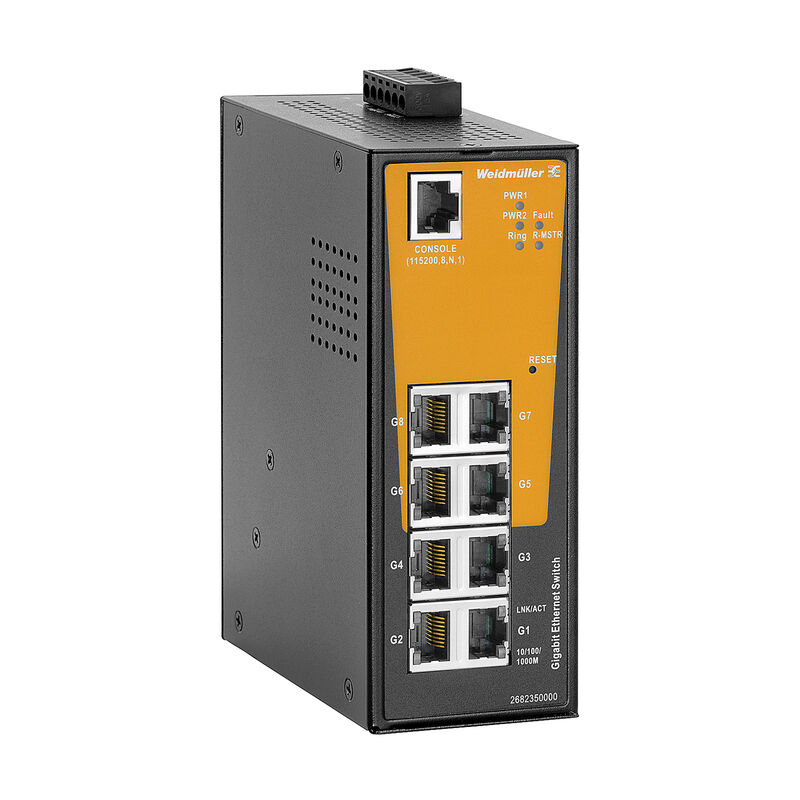

工业以太网交换机 IE-SW-AL08M-8GT

网络交换机, managed, Gigabit Ethernet, 端口类型和数量: 8x RJ45, IP30, -40 °C...75 °C

商品编号 2682350000

特性

通用订货数据

版本	网络交换机, managed, Gigabit Ethernet, 端口类型和数量: 8x RJ45, IP30, -40 °C...75 °C
订货号	2682350000
类型	IE-SW-AL08M-8GT
GTIN (EAN)	4050118692365
数量	1 PC

尺寸和重量

深	108.3 mm
深度 (英寸)	4.264 inch
高度	145.1 mm
高度 (英寸)	5.713 inch
宽度	54.3 mm
宽度 (英寸)	2.138 inch
净重	800 g

温度

存储温度	-40 °C...85 °C
工作温度	-40 °C...75 °C
湿度	5 至 95% （无凝结）

环保产品合规

RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1 Lead monoxide 1317-36-8
SCIP	9229992a-00b9-4096-8962-200a7f33e289

EMC认证

EMC 标准	EN 55032 EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT：电源：0.5 kV；信号：0.5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms
冲击	符合 IEC 60068-2-27 标准
安全标准	UL 61010-1 UL 61010-2-201
振动	符合 IEC 60068-2-6 标准
自由落体	符合 IEC 60068-2-31 标准

环境条件

工作海拔	最高海拔: 2,000 m 备注: 符合 UL 要求最高海拔: 6,000 m 备注: 如要了解限制条件，请参见下载部分中制造商对运行海拔的说明
最低存放温度.	-40 °C
最低操作温度	-40 °C
最高存放温度	85 °C
最高操作温度	75 °C
湿度	5 至 95% （无凝结）

保修

质保期

5年

接口

RJ45 端口	10/100/1000BaseT(X) 自动调整速率全/半双工模式自动 MDI/MDI-X 联接
功能复位输入按钮	<5 秒：系统重新启动并将 LAN IP 设置为出厂默认值 >5 秒：出厂默认注：复位按钮的操作可通过网络界面进行配置。
告警触点	1 个继电器输出，载流量 7A@24V DC
控制接口	RS-232 (RJ45-接插件)
端口类型和数量	8x RJ45

管理功能

设备配置	网页浏览器 (HTTP/HTTPS) SNMP v1/v2c/v3 Command Line Interface (Telnet/SSH) 本地串行控制台端口（经由 RJ-45 端口的 RS-232）通过 web 界面、TFTP 服务器或外部备份模块上传配置文件
监控功能	SNMP v1/v2c/v3 链路层发现协议 (LLDP) RJ-45 端口上的以太网电缆诊断 Port mirroring (local, remote) 端口统计数据端口监控系统日志 RMON（远程监控）通过电子邮件的基于事件的警告通过中继器的基于事件的警告通过 SNMP 陷阱的基于事件的警告
网络冗余	生成树协议 (STP) 快速生成树协议 (RSTP) 多生成树协议 (MSTP) O-Ring（恢复时间＜ 30 ms） O-Chain（恢复时间＜ 30 ms）链路聚合控制协议 (LACP) 快速恢复 Media Redundancy Protocol (MRP-client)
网络流量过滤器	服务质量 (QoS) 基于标记的 VLAN GVRP（GARP VLAN 注册协议） IGMP v2/v3 通信量速率限制
IP 地址管理	静态 DHCP-客户端 DHCP-服务器（基于端口，基于池） DHCP Option 82 DHCP-中继
安全功能	VLAN 分段启用/禁用端口 TACACS+ 和 IEEE 802.1X 用户身份验证 DoS/DDoS 攻击自动防御 Access Control List DHCP snooping 环路保护通过不同用户角色的权限级别配置管理访问安全性
时间同步管理	SNTP 服务器 SNTP 客户端
工业协议支持	符合一致性类别 B 的 PROFINET 设备 EtherNet/IP Modbus/TCP slave

MTBF

MTBF	符合标准: Telcordia SR-332 工作时间（小时），分钟: 508,672 h

电源

供电电压	12/24/48 V DC 2 个冗余输入端
供电电压范围	电压类型: 直流电电压，最小: 10.8 V 电压，最大: 52.8 V
反向电路保护	是
电流消耗	电压: 24 V 电流: 0.55 A
联接类型	1 个可拆卸的6 回路接线端子
过载电流保护	是

交换属性

MAC表大小	8 K
优先级队列	8
包缓冲区	4 Mbit
带宽底板	16 Gbit/s
最大 VLAN ID	4095
最大可用 VLAN 数	4096
最小 VLAN ID	1
每个 VLAN 的 IGMP 组数	256
超长帧支持	达9.6KB

机械结构

外壳基本材料	金属
安装方式	DIN 导轨
开关	managed
速度	Gigabit Ethernet
防护等级	IP30

技术

数据交换	储存和转发
标准	IEEE 802.3 for 10BaseT IEEE 802.3u, 针对 100BaseT(X) IEEE 802.1X, 认证 IEEE 802.1AB 针对链路层发现协议 (LLDP) IEEE 802.3ab, 针对1000BaseT(X) IEEE 802.3x, 流控制 IEEE 802.3ad, 与LACP端口聚合 IEEE 802.1D, 生成树协议 IEEE 802.1w, 快速STP IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP) IEEE 802.1p, 服务类别 IEEE 802.1Q, VLAN标记
流量控制	IEEE 802.3x 流量控制

下载

认证/证书/一致性声明	[PNO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_274104) [KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_316782) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_229080)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2682350000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682350000)
产品更改通知	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_250643)
软件	[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_229282) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245701) [Device description -- GSDML file](https://mdcop.weidmueller.com/mediadelivery/asset/900_249012) [Device description -- EDS file](https://mdcop.weidmueller.com/mediadelivery/asset/900_250648)
用户文档	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_174758) [User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245690) [Application notes -- Security Data Sheet Full Gigabit Ethernet Advanced Line Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_322869) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-01
ECLASS 11.0	19-17-04-01
ECLASS 12.0	19-17-04-01
ECLASS 13.0	19-17-04-01
ECLASS 14.0	19-17-04-01

审批

认证	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
证书号 (cULus)	E141197
