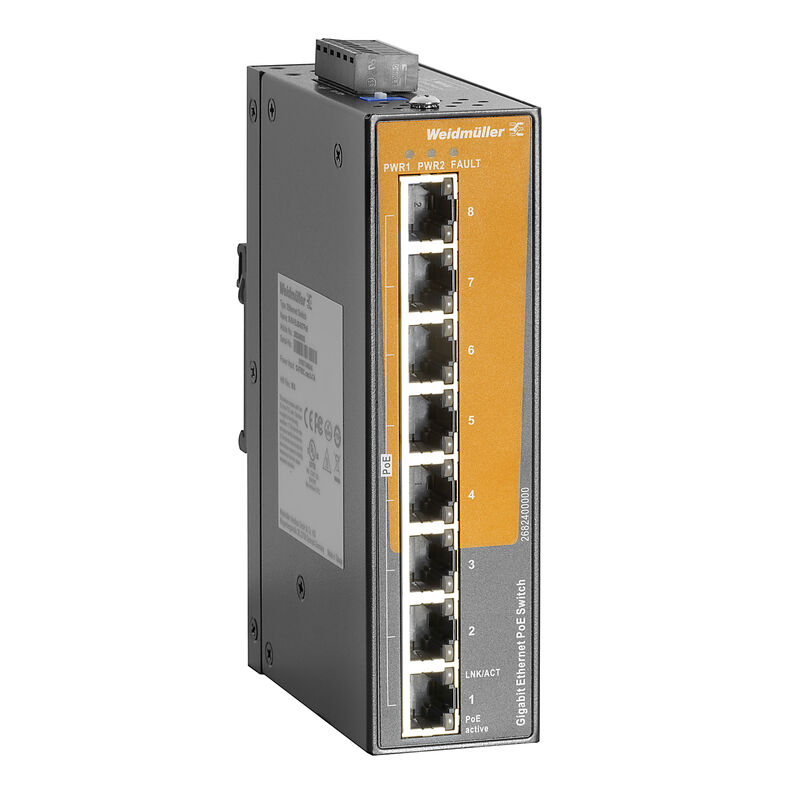

IE-SW-EL08-8GTPOE

IE-SW-EL08-8GTPOE

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: 30.01.2027

Alternativ produkt: 2908230000

Nätverksswitch, unmanaged PoE, Gigabit Ethernet, Antal portar: 8x RJ45 10/100/1000 BaseT(X) PoE+, IP30, -40 °C...70 °C

Produkt-ID 2682400000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Använda produkter 6
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt EMC överensstämmelse och godkännanden Omgivningsvillkor Guarantee Gränssnitt MTBF Power over Ethernet (PoE) Spänningsförsörjning Switchegenskaper Tekniska data Teknologi Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197

Allmänna beställningsdata

Utförande
Nätverksswitch, unmanaged PoE, Gigabit Ethernet, Antal portar: 8x RJ45 10/100/1000 BaseT(X) PoE+, IP30, -40 °C...70 °C
Art.nr.
2682400000
Typ
IE-SW-EL08-8GTPOE
GTIN (EAN)
4050118692310
Förp.
1 items
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
30.01.2027
Alternativ produkt
[2908230000](~/p/2908230000)

Mått och vikter

Djup
94,9 mm
Byggdjup (tum)
3,736 inch
Höjd
144,3 mm
Bygghöjd (tum)
5,681 inch
Bredd
41 mm
Byggbredd (tum)
1,614 inch
Nettovikt
700 g

Temperaturer

Lagertemperatur
-40 °C...85 °C
Drifttemperatur
-40 °C...70 °C
Fuktighet
5 till 95 % (icke kondenserande)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
9229992a-00b9-4096-8962-200a7f33e289

EMC överensstämmelse och godkännanden

EMC-Normer
EN 55032
EN 55035
CISPR 32
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4 EFT: Effekt: 0,5 kV; Signal: 0,5 kV
IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 Vrms
Fritt fall
Enligt IEC 60068-2-31
Säkerhetsnorm
UL 61010-1
UL 61010-2-201
Stöt
según IEC 60068-2-27
Vibration
enligt IEC 60068-2-6

Omgivningsvillkor

Driftstemperatur, max
70 °C
Driftstemperatur, min.
−40 °C
Fuktighet
5 till 95 % (icke kondenserande)
Höjdområde för drift
  • Höjd, max.:
    2 000 m
  • Anmärkning:
    enligt UL
  • Höjd, max.:
    6 000 m
  • Anmärkning:
    för restriktioner, se tillverkarens deklaration för drifthöjd i avsnitt Nedladdningar
Lagertemperatur, max.
85 °C
Lagertemperatur, min.
−40 °C

Guarantee

Tidsperiod
5 ans

Gränssnitt

Antal portar
8x RJ45 10/100/1000 BaseT(X) PoE+
Funktion DIP-brytare
2x för aktivera/avaktivera effektstörningslarm via relä
LED-displej
Power LED: PWR1, PWR2
FAULT
Port LED: LNK/ACT, PoE active
RJ45-portar
10/100/1000BaseT(X)
auto negotiation
Full-/halvduplex-modus
Auto MDI/MDI-X-anslutning
Signalkontakt
1 reläutgång med en strömbelastbarhet på 1 A vid 24 V DC

MTBF

MTBF
  • Enligt standard:
    Telcordia SR-332
  • Drifttid (timmar), min.:
    475 806 h

Power over Ethernet (PoE)

PoE stiftkonfiguration
Modus A: Stift 1, 2 (V+); Stift 3, 6 (V-); Alternativ A; MDI
PoE uteffekt
  • Standard:
    IEEE 802.3af
  • Uteffekt:
    15,4 W
  • Standard:
    IEEE 802.3at
  • Uteffekt:
    30 W
PoE utgångsström
  • Standard:
    IEEE 802.3af
  • Utgångsström:
    350 mA
  • Standard:
    IEEE 802.3at
  • Utgångsström:
    600 mA
Total effektbudget PoE
  • Tipo di tensione:
    DC
  • 전압, 최소:
    24 V
  • Voltage, max.:
    49,9 V
  • Bilans zasilania:
    60 W
  • Тип напряжения:
    DC
  • Voltage, min.:
    50 V
  • Spänning, max.:
    57 V
  • Effektbudget:
    120 W

Spänningsförsörjning

Anslutning
1 avtagbart 6-poligt plintblock
Matningsspänning
24/48 V DC
2 redundanta ingångar
Matningsspänningsområde:
  • Spänningstyp:
    DC
  • Spänning, min.:
    24 V
  • Spänning, max.:
    57 V
Nuvarande strömförbrukning
  • Spänning:
    24 V
  • Ström:
    3,06 A
  • Spänning:
    57 V
  • Ström:
    2,39 A
Skydd polförväxling
Ja
Skydd överlast ström
Ja

Switchegenskaper

Bakplanets bandbredd
16 Gbit/s
Buffertstorlek paket
1,5 Mbit
Jumbo frame support
upp till 9,72 kB
Storlek MAC-Tabell
4 K

Tekniska data

Hastighet
Gigabit Ethernet
Kapslingsmaterial
Metall
Monteringstyp
DIN-skena
Skyddsklass
IP30
Switch
unmanaged PoE

Teknologi

Dataförmedling
Store and Forward
Flödesstyrning
IEEE 802.3x flödesstyrning
Standard
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for flow control
IEEE 802.3at/af for Power-over-Ethernet

Klassificeringar

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-10
ECLASS 15.0
19-17-04-10
