特性
| 版本 | 网络交换机, unmanaged, Fast Ethernet, 端口类型和数量: 16x RJ45, IP30, -40 °C...75 °C |
| 订货号 | 2682150000 |

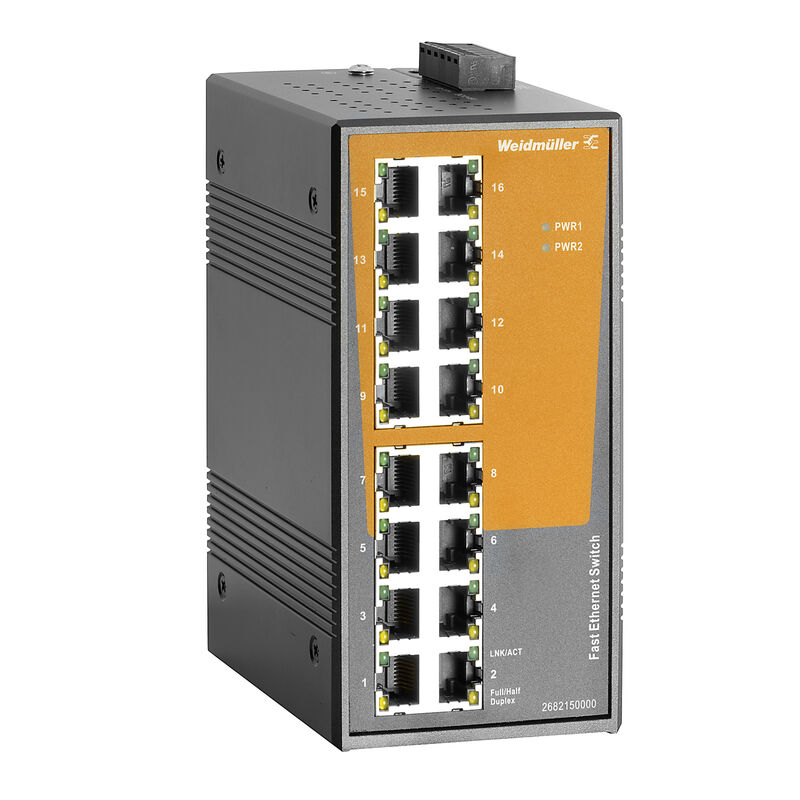

| 类型 | IE-SW-EL16-16TX |
| GTIN (EAN) | 4050118692563 |
| 数量 | 1 PC |
| 深 | 107.5 mm |
| 深度 (英寸) | 4.232 inch |
| 高度 | 153.6 mm |
| 高度 (英寸) | 6.047 inch |
| 宽度 | 74.3 mm |
| 宽度 (英寸) | 2.925 inch |
| 净重 | 1,188 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -40 °C...75 °C |
| 湿度 | 5 至 95% （无凝结） |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| EMC 标准 |
EN 55032
EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT：电源：0.5 kV；信号：0.5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms |
| 冲击 | 符合 IEC 60068-2-27 标准 |
| 安全标准 |
UL 61010-1
UL 61010-2-201 |
| 振动 | 符合 IEC 60068-2-6 标准 |
| 自由落体 | 符合 IEC 60068-2-31 标准 |
| 工作海拔 |
|
| 最低存放温度. | -40 °C |
| 最低操作温度 | -40 °C |
| 最高存放温度 | 85 °C |
| 最高操作温度 | 75 °C |
| 湿度 | 5 至 95% （无凝结） |
| 质保期 | 5年 |
| LED |
电源指示灯: PWR1, PWR2
Port LED: Link/ACT, FDX (RJ45 port) |
| RJ45 端口 |
10/100BaseT(X)
自动调整速率 全/半双工模式 自动 MDI/MDI-X 联接 |
| 信号触点 | 24 V DC 下带 1 A 电流承载能力的 1 个继电器输出端 |
| 端口类型和数量 | 16x RJ45 |
| MTBF |
|
| 供电电压 |
12/24/48 V DC
2 个冗余输入端 |
| 供电电压范围 |
|
| 反向电路保护 | 是 |
| 电流消耗 |
|
| 联接类型 | 1 个可拆卸的6 回路接线端子 |
| 过载电流保护 | 是 |
| MAC表大小 | 8 K |
| 包缓冲区 | 1 Mbit |
| 带宽底板 | 3.2 Gbit/s |
| 外壳基本材料 | 金属 |
| 安装方式 | DIN 导轨 |
| 开关 | unmanaged |
| 速度 | Fast Ethernet |
| 防护等级 | IP30 |
| 数据交换 | 储存和转发 |
| 标准 |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3x, 流控制 |
| 流量控制 | IEEE 802.3x 流量控制 |
| 认证/证书/一致性声明 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_172269)
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96880) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165506) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253773) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154459) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2682150000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682150000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2682150000&norm=0) |
| 用户文档 |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_96893)
[Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| 认证 |     |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
