IE-SW-VL08MT-6TX-2ST

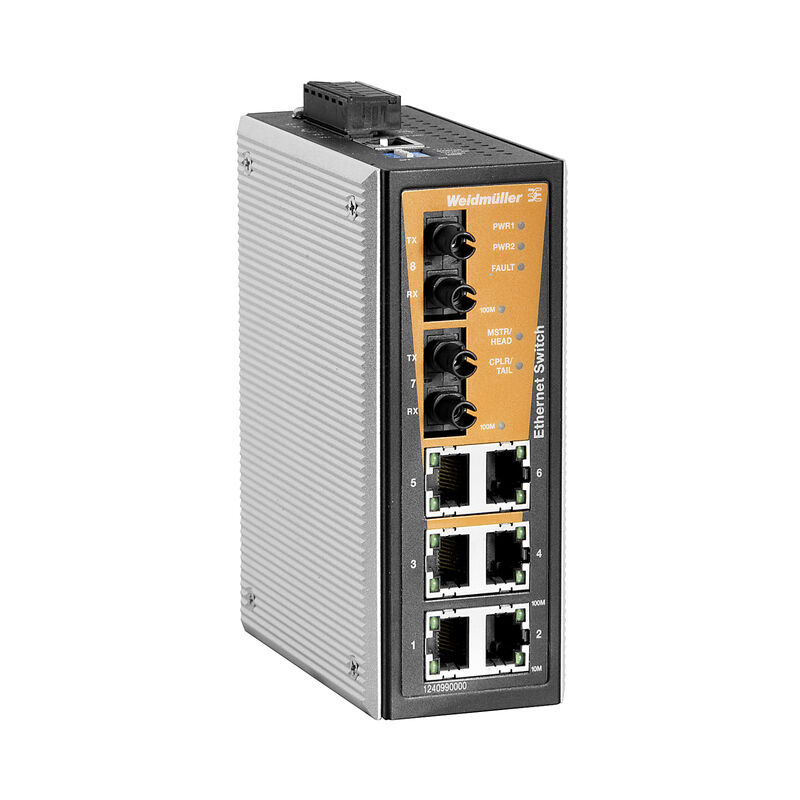

Illustrazione del prodotto

IE-SW-VL08MT-6TX-2ST

Switch rete, managed, Fast Ethernet, Numero di porte: 6x RJ45, 2 * ST-Multimode, IP30, -40 °C...75 °C

N. articolo 1240990000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Supporto software Download dei prodotti
Accessori 3 Prodotti correlati 7
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Omologazioni e conformità EMC Condizioni ambientali Caratteristiche del trasmettitore a fibra ottica Garanzia Interfacce Caratteristiche di gestione MTBF Tensione di alimentazione Proprietà dello switch Dati tecnici Tecnologia Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E230683
Certificato Nr. (cULusEX)
E344136

Dati generali per l’ordinazione

Versione
Switch rete, managed, Fast Ethernet, Numero di porte: 6x RJ45, 2 * ST-Multimode, IP30, -40 °C...75 °C
N. d’ordine
1240990000
Tipo
IE-SW-VL08MT-6TX-2ST
GTIN (EAN)
4050118029017
CPZ
1 items

Dimensioni e pesi

Profondità
105 mm
Profondità (pollici)
4,134 inch
Posizione verticale
135 mm
Altezza (pollici)
5,315 inch
Larghezza
53,6 mm
Larghezza (pollici)
2,11 inch
Peso netto
890 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-40 °C...75 °C
Umidità
5 till 95 % (icke kondenserande)

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9229992a-00b9-4096-8962-200a7f33e289

Omologazioni e conformità EMC

Caduta libera
Secondo IEC 60068-2-32
Norma di sicurezza
UL508
UL 60950-1
EN 60950-1
Norme EMC
EN 55032
EN 55024
CISPR 32
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Settori a rischio di esplosione
UL/cUL, Class I Division 2, Groups A, B, C e D
ATEX Zona 2 Ex nA nC IIC T4 Gc
Urti
secondo IEC 60068-2-27
Via mare
DNV
Vibrazione
secondo IEC 60068-2-6

Condizioni ambientali

Temperatura d'esercizio , max.
75 °C
Temperatura d'esercizio , min.
-40 °C
Temperatura di magazzinaggio, max.
85 °C
Temperatura di magazzinaggio, min.
-40 °C
Umidità
da 5 a 95% (senza condensa)

Caratteristiche del trasmettitore a fibra ottica

전송 속도
100 Mbps
Typ nadajnika-odbiornika
Multimode
Connector type
ST-Duplex
Átviteli távolság, típ.
5 km
Longueur d'onde
  • typ.:
    1.300 nm
  • Longitud de onda:
    TX
  • min.:
    1.260 nm
  • max.:
    1.360 nm
  • 주파수:
    RX
  • min.:
    1.100 nm
  • max.:
    1.600 nm
Potenza di ricezione
  • мин.:
    -32 dBm
  • макс.:
    -3 dBm
Överföringseffekt
  • min.:
    -20 dBm
  • max.:
    -10 dBm

Garanzia

Periodo
5 anni

Interfacce

Contatto di allarme
1 uscita relè con un carico ammissibile di 1 A a 24 V DC
Funzione commutatore DIP
Turbo-Ring
Master
Coupler
Reserve
Indicatore a LED
PWR1
PWR2
FAULT
MSTR/HEAD
CPLR/TAIL
10/100M (TP-Port)
100M (porta fibra ottica).
Interfaccia porta console
RS-232
Numero di porte
6x RJ45
2 * ST-Multimode
Porte in fibra di vetro
Porte 100BaseFX (collegamento ST)
Multimode
Porte RJ45
10/100BaseT(X)
auto negotiation
Modalità full e half-duplex
Collegamento MDI/MDI-X automatico

Caratteristiche di gestione

Eszközkonfiguráció
Browser web (HTTP/HTTPS)
SNMP v1/v2c/v3
Console Telnet
Porta di console seriale locale (RS-232 via porta RJ-45)
Strumento Windows
Funzione di monitoraggio
SNMP v1/v2c/v3
Link Layer Discovery Protocol (LLDP)
Port mirroring
Port statistics
Port monitoring
Syslog
RMON (Monitoraggio remoto)
Messaggio di avviso basato su un evento via e-mail
Messaggio di avviso basato su un evento via relè
Messaggio di avviso basato su un evento via trappola SNMP
Network redundancy
Protocollo Spanning Tree Protocol (STP)
Protocollo Rapid Spanning Tree Protocol (RSTP)
Turbo-Ring (tempo di ripristino <20 ms)
Turbo-Chain (tempo di ripristino <20 ms)
Network traffic filter
Quality of Service (QoS)
Tag based VLAN
Port based VLAN
IGMP v1/v2
GMRP
Traffic Rate Limiting
IP-cím kezelés
Static
BootP
RARP
DHCP-Client
DHCP-Server (port based)
DHCP Option 82 (Relay Agent)
Fonctions de sécurité
VLAN segmentation
Enable/disable ports
Loop protection
Gestione della sincronizzazione temporale
Klient SNTP
Klient NTP
Поддержка примышленного протокола
Dispositivo PROFINET secondo la classe di conformità B
EtherNet/IP
Modbus/TCP slave

MTBF

MTBF
  • Secondo la norma:
    Telcordia (Bellcore), GB
  • Tempo di funzionamento (ore), min.:
    1.277.138 h

Tensione di alimentazione

Connection type
1 morsettiera a 6 poli rimovibile
Consumo de corriente
  • Tensione:
    24 V
  • Corrente:
    0,35 A
Overload current protection
Sì
Rango de tensión de alimentación
  • Tipo di tensione:
    DC
  • Tensione, min.:
    9,6 V
  • Tensione, max.:
    60 V
Supply voltage
12/24/48 V DC
2 ingressi ridondanti
Verpolungsschutz
Sì

Proprietà dello switch

Backplane dell'ampiezza di banda
1,6 Gbit/s
Code prioritarie
4
Dimensioni buffer pacchetto
1 Mbit
Dimensioni della tabella MAC
8 K
Gruppi IGMP
256
Numero max. di VLAN disponibili
64
VLAN-ID max
4094
VLAN-ID min
1

Dati tecnici

Geschwindigkeit
Fast Ethernet
Housing main material
metallo
Montageart
Guida DIN
Quadro (con kit di montaggio opzionale)
Schutzart
IP30
Switch
managed

Tecnologia

MIB
MIB-II
Ethernet-Like MIB
P-BRIDGE MIB
Bridge MIB
RSTP MIB
RMON MIB Group 1, 2, 3, 9
Přepínání dat
Store and Forward
Standard
IEEE 802.3 per 10BaseT
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3x per la controllo del flusso
IEEE 802.1D-2004 per il protocollo Spanning Tree
IEEE 802.1w per STP rapido
IEEE 802.1p per classe di servizio
IEEE 802.1Q per tagging VLAN
Řízení toku
IEEE 802.3x per la gestione del flusso
Gestione del flusso Back-Pressure

Classificazioni

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-01
ECLASS 15.0
19-17-04-01
