特性
| 版本 | IT 计时器, 多功能时间继电器, 带有单独的控制输入, 触点数量: 1, 转换触点, AgNi, 额定控制电压: 24...48 V DC, 24...230 V AC, 持续电流: 5 A, 螺钉联接 |
| 订货号 | 2545120000 |
| 类型 | ITS 24-240VUC M7C PU10 |
| GTIN (EAN) | 4050118555066 |
| 数量 | 10 PC |
| 深 | 57.9 mm |
| 深度 (英寸) | 2.28 inch |
| 高度 | 98 mm |
| 高度 (英寸) | 3.858 inch |
| 宽度 | 17.5 mm |
| 宽度 (英寸) | 0.689 inch |
| 净重 | 48.2 g |
| 存储温度 | -40 °C...70 °C |
| 工作温度 | -25 °C...50 °C |
| 湿度 | 25 - 75%, no condensation |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 额定控制电压 |
24...48 V DC
24...230 V AC |
| 额定功率 |
8 VA @ 230 V AC
0.4 W at 24 V DC |
| 状态显示 |
LED green (U/t): flashes when time runs, lights permanently with supply voltage applied
LED yellow (R): relay closed |

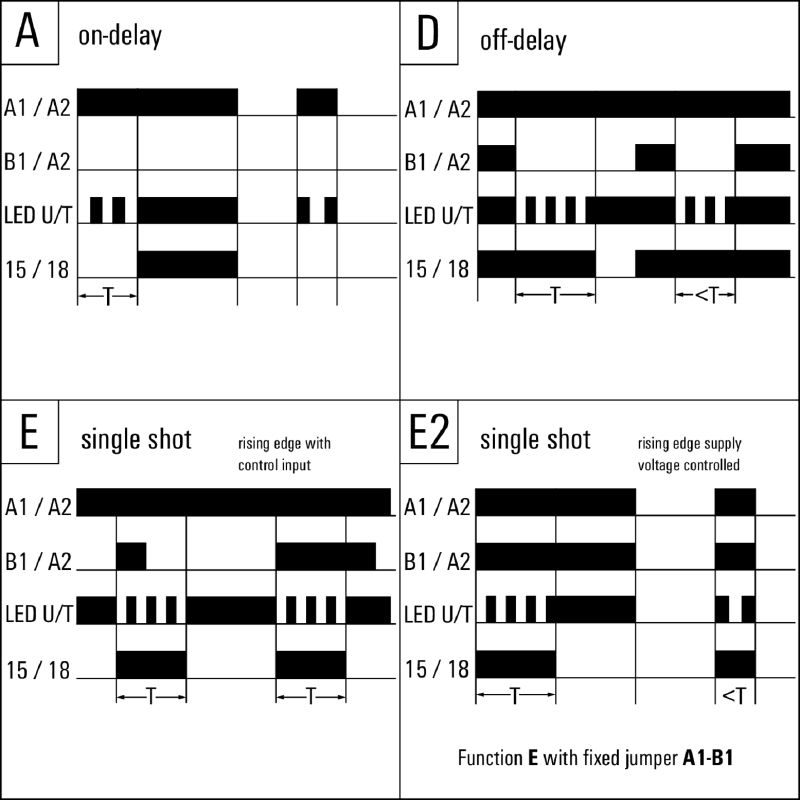

| 时间范围 |
0.05 s - 1 s
0.5 s - 10 s 3 s - 60 s 0.5 min - 10 min 3 min - 1 h 0.5 h - 10 h |
| 设置容许误差限 | 5 % |
| 断电后最大恢复时间 | 100 ms |
| 基本精度 |
±6%（满刻度值，适用于时间范围 0.05 s - 1 s）
±1.5%（满刻度值，适用于所有其他时间范围） |
| 最小脉冲持续时间 | 50 ms |
| 重复精度 | <0.5 % 或 ±5 ms |
| 额定开关电压 | 250 V AC |
| 持续电流 | 5 A |
| 最大开关电压，交流 | 250 V |
| 最大开关电压，直流 | 30 V |
| 最小切换功率 |
10 mA @ 12 V
100 mA @ 5 V |
| 最大交流开关容量 (阻性) | 1250 VA |
| 最大直流开关容量 (阻性) | 90 W |
| 触点类型 | 1 转换触点 (AgNi) |
| 机械使用寿命 | 1 x 106 switching cycles |
| 前面板安装 | 无 |
| 类型 | 安装外壳；1 TE |
| 类型 | 带有单独的控制输入 |
| 导轨 | TS 35 |
| 测试按钮可用 | 否 |
| 机械开关位置指示器 | 无 |
| Resistance to vibration EN 61812-1 |
10 Hz...60 Hz: 0.15 mm
60 Hz...150 Hz: 2 g |
| 额定电压 | 300 V |
| 污染等级 | 2 |
| 过压等级 | II |
| 电气间隙和爬电距离，输入—输出 | ≥ 1.5 mm |
| 控制端 - 负载端间的耐压强度 | 1.6 kV |
| 抗冲击耐压 | 2.5 kV |
| 防护等级 | IP20 |
| 导线连接方式 | 螺钉联接 |
| 额定连接下的裸线长度 | 7 mm |
| 最大拧紧力矩 | 0.5 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.25 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 23 |
| 导线最大压接面积 AWG | AWG 14 |
| 单股导线的最小压接面积 | 0.25 mm² |
| 单股导线最大截面 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.25 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.25 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.25 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 2.5 mm² |
| 螺丝刀口尺寸 | 尺寸 PH1 |
| 认证/证书/一致性声明 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40531) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66367) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2545120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2545120000) |
| 用户文档 |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_40530)
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97427) [Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97448) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| ECLASS 14.0 | 27-37-16-05 |
| 认证 |   |
| ROHS | 一致 |
