特性
版本 | 固定夹, 压线框, 钢 |
订货号 | 1692261001 |

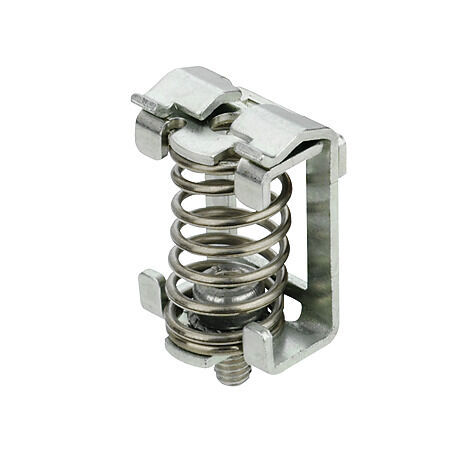

类型 | KLBUE 3-8 SC |
GTIN (EAN) | 4032248032365 |
数量 | 10 PC |
深 | 26 mm |
深度 (英寸) | 1.024 inch |
高度 | 18.5 mm |
高度 (英寸) | 0.728 inch |
宽度 | 14.5 mm |
宽度 (英寸) | 0.571 inch |
安装宽度 | 13.5 mm |
净重 | 10.794 g |
存储温度 | -25 °C...55 °C |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
材料 | 钢 |
颜色编码 | 银色 |
类型 | 用于屏蔽联接 |
固定类型 | 卡入 |
安装指导 | 直接安装 |
安装方式 | 螺钉 |
防爆版 | 不 |
最大电缆直径 | 8 mm |
最小电缆直径 | 3 mm |
螺纹长度 | 5.65 mm |
间距 P(单位:mm) | 14 mm |
安装指导 | 直接安装 |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62854) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1692261001) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1692261001) |
用户文档 |
[Beipackzettel_KLBUE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35361)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002020 |
ETIM 7.0 | EC002020 |
ETIM 8.0 | EC002020 |
ETIM 9.0 | EC002020 |
ECLASS 9.0 | 27-14-11-50 |
ECLASS 9.1 | 27-14-11-50 |
ECLASS 10.0 | 27-14-11-50 |
ECLASS 11.0 | 27-14-11-50 |
ECLASS 12.0 | 27-14-11-50 |
ECLASS 13.0 | 27-25-01-20 |
ECLASS 14.0 | 27-25-01-20 |
ROHS | 一致 |
