特性

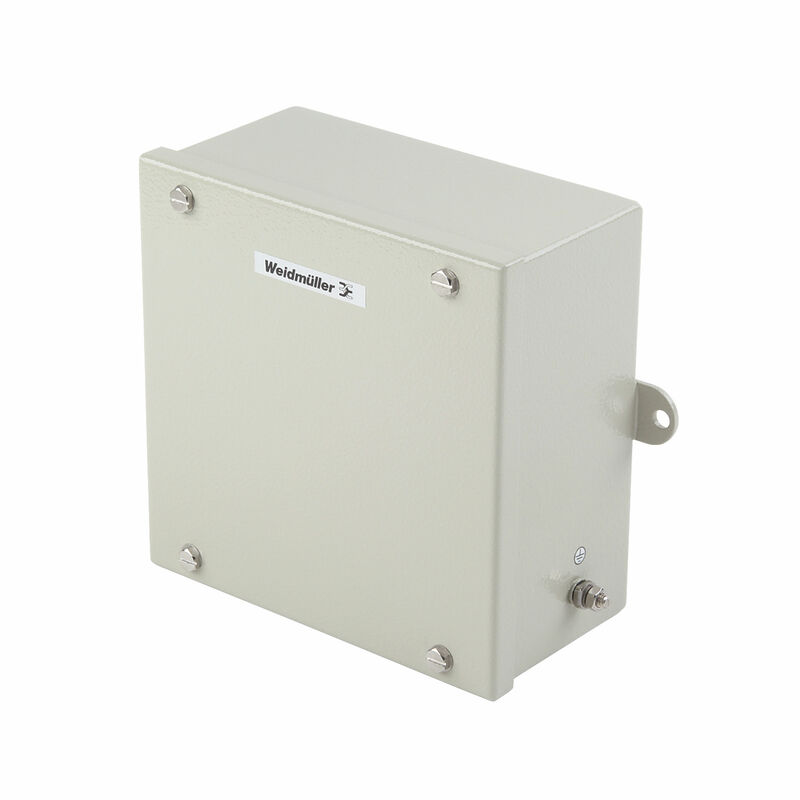

版本 | Klippon STB (Small Terminal Box), 空接线箱, 钢制接线箱, 高度: 190 mm, 宽度: 190 mm, 深: 100 mm, 材料: 不锈钢板, 经粉末喷涂处理, 卵石灰 |
订货号 | 1025020000 |
类型 | KLIPPON STB 3 MS HT |
GTIN (EAN) | 4032248745234 |
数量 | 1 PC |
深 | 100 mm |
深度 (英寸) | 3.937 inch |
高度 | 190 mm |
高度 (英寸) | 7.48 inch |
宽度 | 190 mm |
宽度 (英寸) | 7.48 inch |
安装宽度 | 215 mm |
净重 | 2,173.9 g |
工作温度 | -60 °C...120 °C |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
M12 | 21 |
M16 | 15 |
M20 | 10 |
M25 | 8 |
M32 | 3 |
M40 | 3 |
M50 | 2 |
M63 | 1 |
M12 | 21 |
M16 | 15 |
M20 | 8 |
M25 | 6 |
M32 | 3 |
M40 | 2 |
M50 | 1 |
M12 | 21 |
M16 | 15 |
M20 | 10 |
M25 | 8 |
M32 | 3 |
M40 | 3 |
M50 | 2 |
M63 | 1 |
符合性声明编号 (DoC LVD) | DE PS2620 160412 002ISS02 |
认证编号 (LLOYDSREG) | LR23307703TA |
验收条件 | LR |
固定 | 外壳底板上的20层TAS |
密封圈材料 | 硅胶 |
应用领域 |
运输业
轮机工程 过程行业 包装工业 |
开口宽度 | 172 mm |
开口高度 | 170 mm |
抗冲击力 | 10 J 标准版本 |
接线盒固定 | 焊接上的安装脚,带 8mm 孔 |
接线盒材料强度 | 1.5 mm |
最低操作温度 | -60 °C |
最大负荷 | 25.3 kg |
最高操作温度 | 120 °C |
材料 | 不锈钢板 |
标准 | DIN 4102-12 |
法兰板 | 无 |
盒盖材料厚度 | 1.5 mm |
盖板 | 是 |
盖板螺丝数量 | 4 |
表面处理 | 经粉末喷涂处理 |
防护等级 | IP66 |
防护等级(UL) |
Type 4
Type 4X |
顶盖附件 | 带槽和对宽为10mm 的 M5 六角螺钉 |
接地,接线盒,内部 | 焊接的 M6 x 16 不锈钢螺栓 |
接地,接线盒,外部 | 焊接的 M6 x 16 不锈钢螺栓 |
接地,接线盒,盖板 | 焊接的 M6 x 10 不锈钢接地螺栓 |
最大横截面积 | 25 mm² |
WDU 10 / ZDU 10 | 1x15 |
WDU 16 / ZDU 16 | 1x13 |
WDU 2.5 / ZDU 2.5 / IDU 2.5 | 1x30 |
WDU 4 / ZDU 4 | 1x25 |
WDU 6 / ZDU 6 | 1x20 |
产品信息 | The fire rating up to E90 acc. to DIN 4102-12 depends on concrete configurations / installations (details see “Declaration of Manufacturer” in “Downloads”) |
认证/证书/一致性声明 |
[08_20032](https://mdcop.weidmueller.com/mediadelivery/asset/900_157718)
[MPA NRW Certificate - fire rated assembled boxes acc. to DIN 4102-12](https://mdcop.weidmueller.com/mediadelivery/asset/900_207499) [EU Declaration of Conformity - Klippon STB Empty Enclosures IND - DoC DE PS2620 160412 002ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40375) [UKCA Declaration of Conformity - Klippon STB MS Empty Enclosures IND - UKCA DE PS2620 220623 003ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319920) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59663) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1025020000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1025020000) |
招标规格 |
[Klippon STB 3 MS HT_1025020000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56686)
[Klippon STB 3 MS HT_1025020000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56730) |
用户文档 | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40361) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
样本 |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL KLIPPON STB EN](http://download.weidmueller.com/asset/download/file/38281) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
ETIM 6.0 | EC000261 |
ETIM 7.0 | EC000261 |
ETIM 8.0 | EC000261 |
ETIM 9.0 | EC000261 |
ECLASS 9.0 | 27-18-01-01 |
ECLASS 9.1 | 27-18-92-90 |
ECLASS 10.0 | 27-18-01-01 |
ECLASS 11.0 | 27-18-01-01 |
ECLASS 12.0 | 27-18-01-01 |
ECLASS 13.0 | 27-18-01-01 |
ECLASS 14.0 | 27-18-01-01 |
认证 | ![CE](/picture/CE.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
