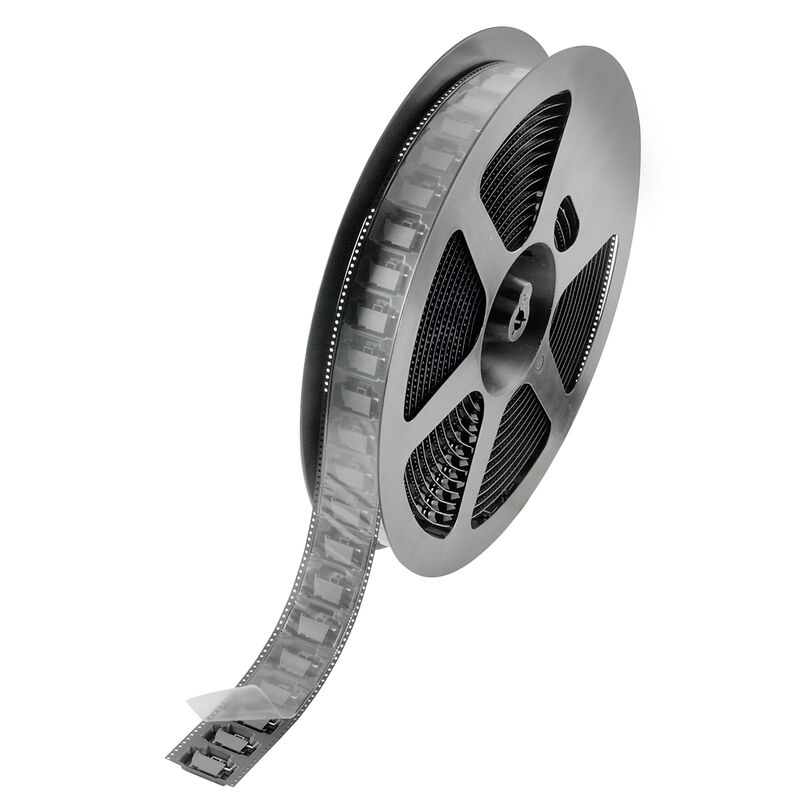

接插件LHZ-SMT L 1.5SN BK RL — 产品图片

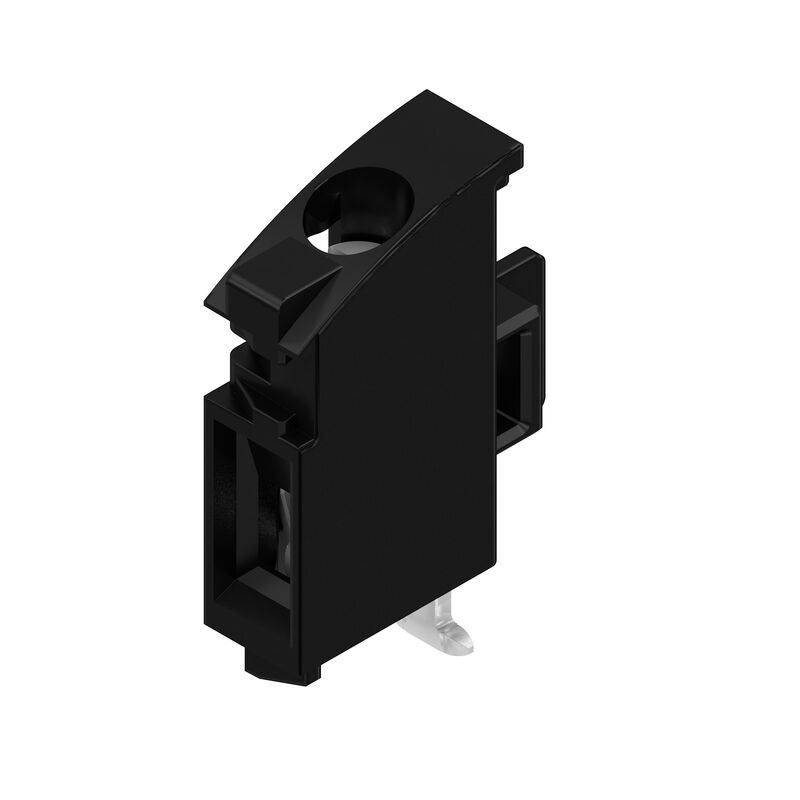

接插件LHZ-SMT L 1.5SN BK RL

接插件LHZ-SMT L 1.5SN BK RL — 应用举例

下载技术数据页 EDA 单个组件

接插件LHZ-SMT L 1.5SN BK RL

PCB 接线端子, 左侧连接元件, 块结构, 侧面封闭, 穿孔回流焊联接, 0.00 mm, 回路数: 1, 焊脚长度 (l): 1.5 mm, 镀锡, 黑色, Tape

商品编号 2418580000

特性

通用订货数据

版本	PCB 接线端子, 左侧连接元件, 块结构, 侧面封闭, 穿孔回流焊联接, 0.00 mm, 回路数: 1, 焊脚长度 (l): 1.5 mm, 镀锡, 黑色, Tape
订货号	2418580000
类型	LHZ-SMT L 1.5SN BK RL
GTIN (EAN)	4032248984350
数量	432 PC
产品数据	IEC: 500 V / 0.2 - 2.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 14
包装	Tape

尺寸和重量

深	23.49 mm
深度 (英寸)	0.925 inch
高度	16.98 mm
高度 (英寸)	0.669 inch
最低安装高度	4.3 mm
宽度	6 mm
宽度 (英寸)	0.236 inch
净重	3.317 g

最大持续工作温度

120 °C

环保产品合规

REACH SVHC	/
RoHS 合规状态	合规，无例外

产品系列	OMNIMATE 外壳 - CH20M6 系列
联接类型	压线框联接
导线连接方式	压线框联接
间距 P（单位：mm）	0 mm
导线出线方向	90°
回路数	1
层数	1
插针排数	1
防触电保护（按照DIN VDE 0470）	IP 20 已插入
防护等级	IP20
剥线长度	6 mm
最小拧紧力矩	0.4 Nm
最大拧紧力矩	0.5 Nm
压接螺钉	M 3
直杆螺丝刀口尺寸	0.6 x 3.5
相关标准	DIN 5264

绝缘材料	LCP
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	IIIa
相比漏电起痕指数（CTI）	175 ≤ CTI <400
Moisture Level (MSL)	1
阻燃等级符合 UL 94	V-0
插针镀层	镀锡
涂层	镀镍
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-40 °C
最高操作温度	120 °C
最小安装温度	-25 °C
最大安装温度范围	120 °C

压接范围，最小	0.13 mm²
压接范围，最大	2.5 mm²
导线最小压接面积 AWG	AWG 26
导线最大压接面积 AWG	AWG 14
单股导线的，最小值 H05(07) V-U	0.2 mm²
单股导线的，最大值 H05(07) V-U	2.5 mm²
多股硬导线，最小值 H07V-R	1.5 mm²
多股硬导线，最大值 H07V-R	2.5 mm²
软导线，最小压接面积 H05(07) V-K	0.2 mm²
软导线，最大压接面积 H05(07) V-K	2.5 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.25 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	2.5 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.2 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	2.5 mm²
参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最大回路数 (Tu = 20°C)	13 A
额定电流，最大回路数 (Tu = 40°C)	13 A
额定电压值（过电压等级II/污染等级2）	500 V
额定电压值（过电压等级III/污染等级2）	320 V
额定电压值（过电压等级III/污染等级3）	250 V
额定冲击电压（过压等级 II/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级3）	4 kV

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	10 A
额定电流 (使用组 D / CSA)	10 A
导线最小压接面积，AWG,	AWG 26
导线最大压接面积，AWG	AWG 14

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	10 A
额定电流 (使用组 D / UL 1059)	10 A
导线最小压接面积，AWG	AWG 26
导线最大压接面积，AWG	AWG 14
参见认证参数	规格为最大值，详情参见认证证书。
最小爬电距离	2.4 mm
最小电气间隙	1.6 mm

相比漏电起痕指数（CTI）	175 ≤ CTI <400
绝缘材料	LCP
绝缘材料组	IIIa
阻燃等级符合 UL 94	V-0

比色表 (相似)	RAL 9011
防护等级	IP20
颜色编码	黑色

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

工程数据	[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_85935)
