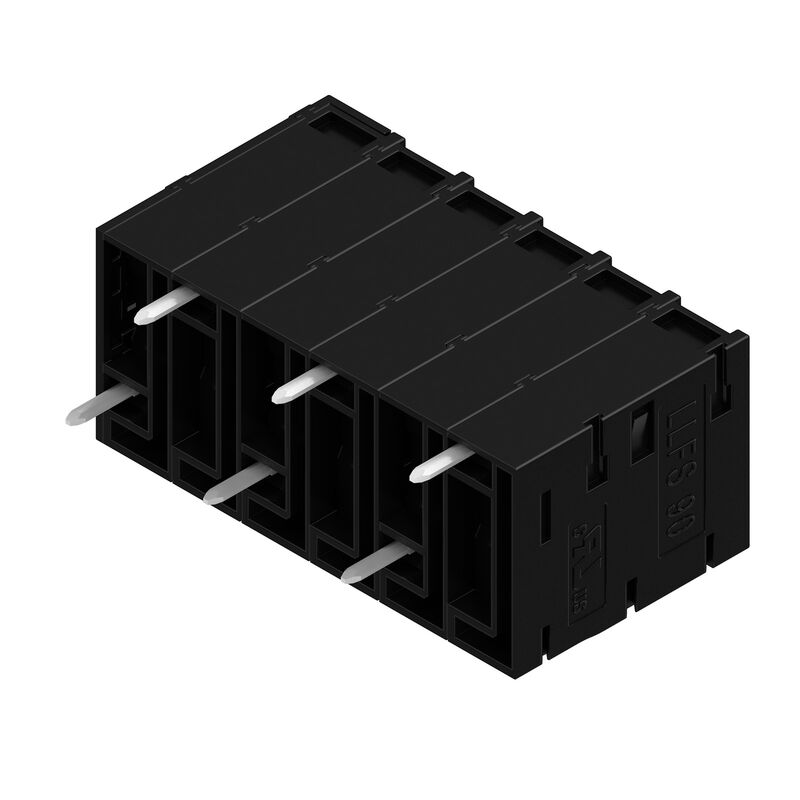

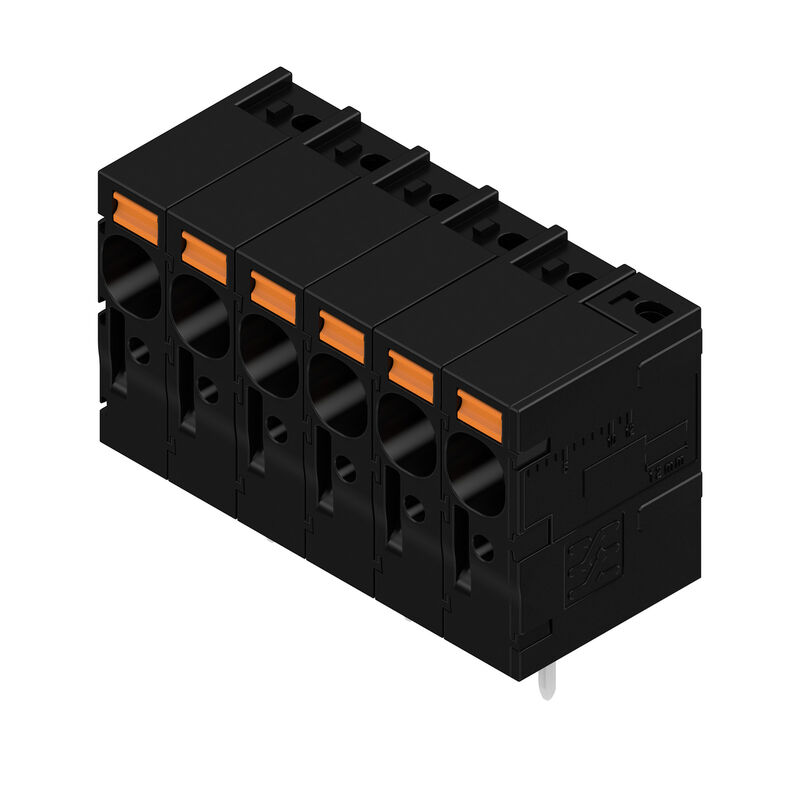

PCB端子LLFS 7.50/06/90V 5.0SN BK BX — 产品图片

下载技术数据页 EDA 单个组件

PCB端子LLFS 7.50/06/90V 5.0SN BK BX

PCB 接线端子, 7.50 mm, 回路数: 6, 90°, 焊脚长度 (l): 5 mm, 镀锡, 黑色, PUSH IN 不带执行器, 压接范围，最大 : 6 mm², 盒装

商品编号 2473040000

特性

通用订货数据

版本	PCB 接线端子, 7.50 mm, 回路数: 6, 90°, 焊脚长度 (l): 5 mm, 镀锡, 黑色, PUSH IN 不带执行器, 压接范围，最大 : 6 mm², 盒装
订货号	2473040000
类型	LLFS 7.50/06/90V 5.0SN BK BX
GTIN (EAN)	4050118658156
数量	50 PC
产品数据	IEC: 1000 V / 41 A / 0.5 - 6 mm² UL: 600 V / 37 A / AWG 24 - AWG 8
包装	盒装

尺寸和重量

深	20.05 mm
深度 (英寸)	0.789 inch
高度	30.56 mm
高度 (英寸)	1.203 inch
最低安装高度	25.56 mm
宽度	46 mm
宽度 (英寸)	1.811 inch
净重	24.92 g

环保产品合规

REACH SVHC	/
RoHS 合规状态	合规，无例外

系统规格

产品系列	OMNIMATE 电源 - LL 系列
导线连接方式	PUSH IN 不带执行器
安装在印刷线路板上	THT 焊接联接
导线出线方向	90°
间距 P（单位：mm）	7.5 mm
间距 P（单位：inch）	0.295 "
回路数	6
插针排数	1
由客户装配	无
层数	1
焊脚长度 (l)	5 mm
焊针规格	d = 1.5 mm
焊接孔直径 (D)	2 mm
焊接孔直径公差 (D)	+ 0.1 mm
每回路的焊脚数目	1
剥线长度	12 mm
L1（mm）	37.5 mm
L1（inch）	1.475 "
防触电保护（按照DIN VDE 0470）	IP 20
防触电保护（按照DIN VDE57106）	手指安全保护
防护等级	IP20
绝缘强度	≥ 10⁸ Ω

材料数据

绝缘材料	Wemid (PA)
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	I
绝缘强度	≥ 10⁸ Ω
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
焊接连接的焊层结构	4...10 µ Sn 亚光
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-40 °C
最高操作温度	120 °C

适用导线

压接范围，最小	0.25 mm²
压接范围，最大	6 mm²
单股导线的，最小值 H05(07) V-U	0.5 mm²
单股导线的，最大值 H05(07) V-U	6 mm²
软导线，最小压接面积 H05(07) V-K	0.5 mm²
软导线，最大压接面积 H05(07) V-K	6 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.25 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	6 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.25 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	6 mm²
可压接导线	导线连接截面积: 型号: 细绞线标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 1076980000 导线连接截面积: 型号: 细绞线标称值: 1 mm² 管状端头: 剥线长度: 标称值: 15 mm 推荐的管状端头: 9025930000 导线连接截面积: 型号: 细绞线标称值: 1.5 mm² 管状端头: 剥线长度: 标称值: 15 mm 推荐的管状端头: 9019140000 剥线长度: 标称值: 12 mm 推荐的管状端头: 9004060000 导线连接截面积: 型号: 细绞线标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 9025910000 导线连接截面积: 型号: 细绞线标称值: 2.5 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019170000 剥线长度: 标称值: 12 mm 推荐的管状端头: 0186100000 导线连接截面积: 型号: 细绞线标称值: 4 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0244100000 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019200000 导线连接截面积: 型号: 细绞线标称值: 6 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 0533500000 剥线长度: 标称值: 12 mm 推荐的管状端头: 0191900000
参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	符合 IEC 60947-7-1 标准
额定电流，最小回路数 (Tu = 20°C)	41 A
额定电流，最大回路数 (Tu = 20°C)	34 A
额定电流，最小回路数 (Tu = 40°C)	37 A
额定电流，最大回路数 (Tu = 40°C)	29 A
额定电压值（过电压等级II/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级3）	1,000 V
额定冲击电压（过压等级 II/污染等级2）	8 kV
额定冲击电压（过压等级III/污染等级2）	8 kV
额定冲击电压（过压等级III/污染等级3）	8 kV

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)	600 V
额定电压 (使用组 C / CSA)	600 V
额定电压 (使用组 D / CSA)	600 V
额定电流 (使用组 B / CSA)	37 A
额定电流 (使用组 C / CSA)	37 A
额定电流 (使用组 D / CSA)	5 A
导线最小压接面积，AWG,	AWG 24
导线最大压接面积，AWG	AWG 8

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	600 V
额定电压 (使用组 C / UL 1059)	600 V
额定电压 (使用组 D / UL 1059)	600 V
额定电流 (使用组 B / UL 1059)	37 A
额定电流 (使用组 C / UL 1059)	37 A
额定电流 (使用组 D / UL 1059)	5 A
导线最小压接面积，AWG	AWG 24
导线最大压接面积，AWG	AWG 8
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	294 mm
VPE 宽度	218 mm
VPE 高度	48 mm

类型测试

测试标识的耐久性	测试: 原产地标志, 类型鉴别, 材料类型, 插口距, 耐久性评价: 可用
测试可夹紧截面积	标准: DIN EN 60999-1 章节 9.5 / 12.00, IEC 60947-1 章节 8.2.4.5.1 / 03.11 导线类型: 导体类型和导线截面积: 实心 0.5 mm² 导体类型和导线截面积: 扭绞 0.5 mm² 导体类型和导线截面积: 实心 6 mm² 导体类型和导线截面积: 扭绞 6 mm² 导体类型和导线截面积: AWG 24/19 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 10/1 导体类型和导线截面积: AWG 10/19 导体类型和导线截面积: H07V-K10 评价: 传递
导体损坏和意外松动测试	标准: DIN EN 60999-1 章节 9.5 / 12.00, IEC 60947-1 章节 8.2.4.5.1 / 03.11 要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-K0.5 导体类型和导线截面积: H05V-U0.5 评价: 传递要求: 0.7 kg 导线类型: 导体类型和导线截面积: H07V-K2.5 导体类型和导线截面积: H07V-U2.5 评价: 传递要求: 0.9 kg 导线类型: 导体类型和导线截面积: H07V-K4 导体类型和导线截面积: H07V-U4.0 评价: 传递要求: ≥80 N 导线类型: 导体类型和导线截面积: H07V-K6 导体类型和导线截面积: H07V-U6 评价: 传递
拉出测试	标准: DIN EN 60999-1 章节 9.5 / 12.00 要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-K0.5 导体类型和导线截面积: H05V-U0.5 评价: 传递要求: 0.7 kg 导线类型: 导体类型和导线截面积: H07V-K2.5 导体类型和导线截面积: H07V-U2.5 评价: 传递要求: 0.9 kg 导线类型: 导体类型和导线截面积: H07V-K4 导体类型和导线截面积: H07V-U4.0 评价: 传递要求: ≥80 N 导线类型: 导体类型和导线截面积: H07V-K6 导体类型和导线截面积: H07V-U6 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 该测试点只能用作电势传感器测试点。
• 单针 PCB 接线端子可用于高达 1500 V（直流）和 1000 V（交流）的电压。在应用中，应遵守相关的设备标准，以及适当的电气间隙和爬电距离要求
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

下载

认证/证书/一致性声明	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90553)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2473040000)
产品更改通知	[151755](https://mdcop.weidmueller.com/mediadelivery/asset/900_151755) [151756](https://mdcop.weidmueller.com/mediadelivery/asset/900_151756) [236822](https://mdcop.weidmueller.com/mediadelivery/asset/900_236822) [236823](https://mdcop.weidmueller.com/mediadelivery/asset/900_236823) [249889](https://mdcop.weidmueller.com/mediadelivery/asset/900_249889) [249890](https://mdcop.weidmueller.com/mediadelivery/asset/900_249890)
用户文档	[Assembly_instruction_Montageanleitung_LLFS_LUFS_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268134)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

审批

认证	![CURUS](/picture/CURUS.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
