LSF-SMT 3.50/04/180 3.5SN BK RL

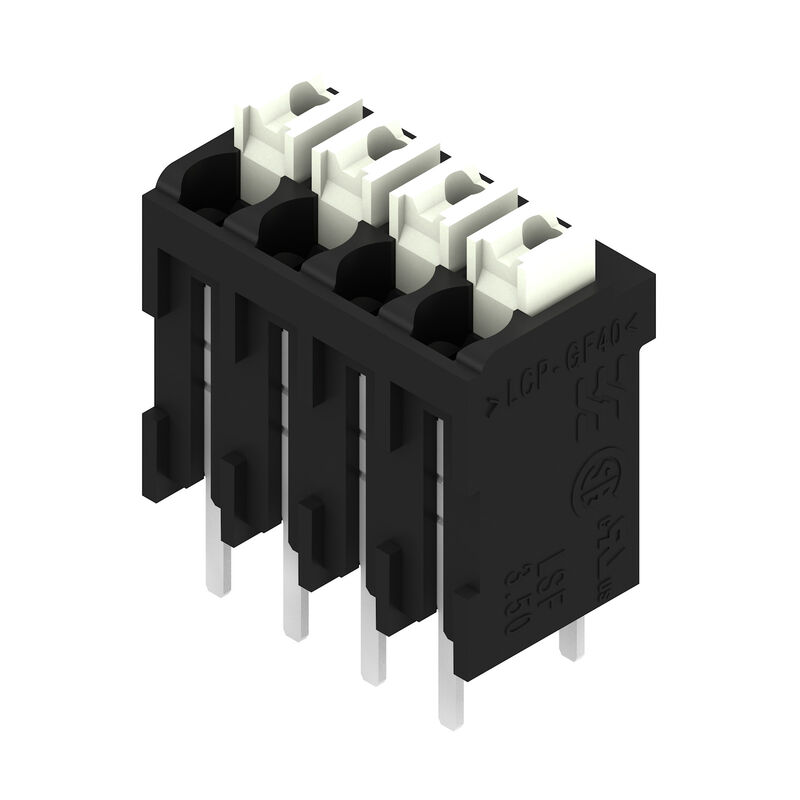

Produktbild
LSF-SMT 3.50/04/180 3.5SN BK RL
Produktbild
LSF-SMT 3.50/04/180 3.5SN BK RL
Maßbild
LSF-SMT 3.50/04/180 3.5SN BK RL
Maßbild
LSF-SMT 3.50/04/180 3.5SN BK RL
Maßbild
Optimiert für den SMT-Prozess
Sichere Board-to-Board-Verbindung

LSF-SMT 3.50/04/180 3.5SN BK RL

Zacisk płytki drukowanej, 3.50 mm, Liczba biegunów: 4, 180°, Długość kołka lutowniczego (l): 3.5 mm, czarny, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 1.5 mm², Tape

Art.-Nr. 1874540000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 55
Сертификаты Ogólne dane zamówieniowe Размеры и массы Temperaturen Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Rated data acc. to IEC Dane znamionowe wg CSA Nenndaten nach UL 1059 Emballage Type tests Viktig hänvisningstext Klassifikationen

Сертификаты

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Ausfuehrung
Zacisk płytki drukowanej, 3.50 mm, Liczba biegunów: 4, 180°, Długość kołka lutowniczego (l): 3.5 mm, czarny, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 1.5 mm², Tape
Best.-Nr.
1874540000
Art
LSF-SMT 3.50/04/180 3.5SN BK RL
GTIN (EAN)
4032248459322
Qty.
175 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Verpackung
Tape

Размеры и массы

Tiefe
7,8 mm
Depth (inches)
0,307 inch
Höhe
17,5 mm
Höhe (inch)
0,689 inch
Höhe niedrigstbauend
14 mm
Breite
14,7 mm
Breite (inch)
0,579 inch
Net weight
3,641 g

Temperaturen

Dauergebrauchstemperatur, max.
120 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-Konformitätsstatus
Соответствует без исключения
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Product Carbon Footprint
  • Von der Wiege bis zum Werkstor:
    0.047 kg CO2 eq.

Parametry systemu

Produktfamilie
OMNIMATE Signal - seria LSF
Leiteranschlusstechnik
PUSH IN with push button
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Leiterabgangsrichtung
180°
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Polzahl
4
Pin series quantity
1
Kundenseitig anreihbar
Nie
Anzahl Reihen
1
Lötstiftlänge (l)
3,5 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3
Lötstift-Abmessungen
0,35 x 0,8 mm
Lötstift-Abmessungen=d Toleranz
0 / -0,1 mm
Bestückungsloch-Durchmesser (D)
1,1 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Number of solder pins per pole
2
Abisolierlänge
8 mm
L1 in mm
10,5 mm
L1 in Zoll
0,413 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Durchgangswiderstand
1,60 mΩ

Dane materiałowe

Isolierstoff
LCP GF
Farbe
svart
Colour of operational elements
weiß
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Kontaktmaterial
Kupferlegierung
Schichtaufbau - Lötanschluss
4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
120 °C

Przewody pasujące do złącza

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
0,75 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025760000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025770000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0690700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9021040000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Rated data acc. to IEC

testado según la norma
IEC 60664-1
IEC 60947-7-4
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
16 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
14 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 80 A

Dane znamionowe wg CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1664286
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
12 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Emballage

ESD Level Verpackung
sztatikus disszipatív
Verpackung
Tape
VPE Länge
346 mm
VPE Breite
335 mm
VPE Höhe
42 mm
Tapetiefe (T2)
20 mm
Tapebreite (W)
32 mm
Tape-Taschentiefe (K0)
19,5 mm
Tape-Taschenhöhe (A0)
8,05 mm
Tape-Taschenbreite (B0)
15 mm
Tape-Taschenabstand (P1)
20 mm
Tape-Lochabstand (E)
1,75 mm
Tape-Taschenabstand (F)
14,2 mm
Tape-Spulendurchmesser ∅ (A)
330 mm
Oberflächenwiderstand
Rs = 109 - 1012 Ω
Breite Pick & Place Pad (BPPP)
7,5 mm
Länge Pick & Place Pad (LPPP)
8,5 mm
Durchmesser der Entnahmefläche (ø Dmax)
9 mm

Type tests

Prüfung: Haltbarkeit der Markierungen
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer
  • Bewertung:
    vorhanden
  • Prüfung:
    Zulassungskennzeichnung UL
  • Bewertung:
    auf Verpackungsetikett
Prüfung: Klemmbarer Querschnitt
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Viktig hänvisningstext

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise
  • Weitere Farben des Schiebers auf Anfrage
  • Betätigungskraft des Schiebers max. 40 N
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
