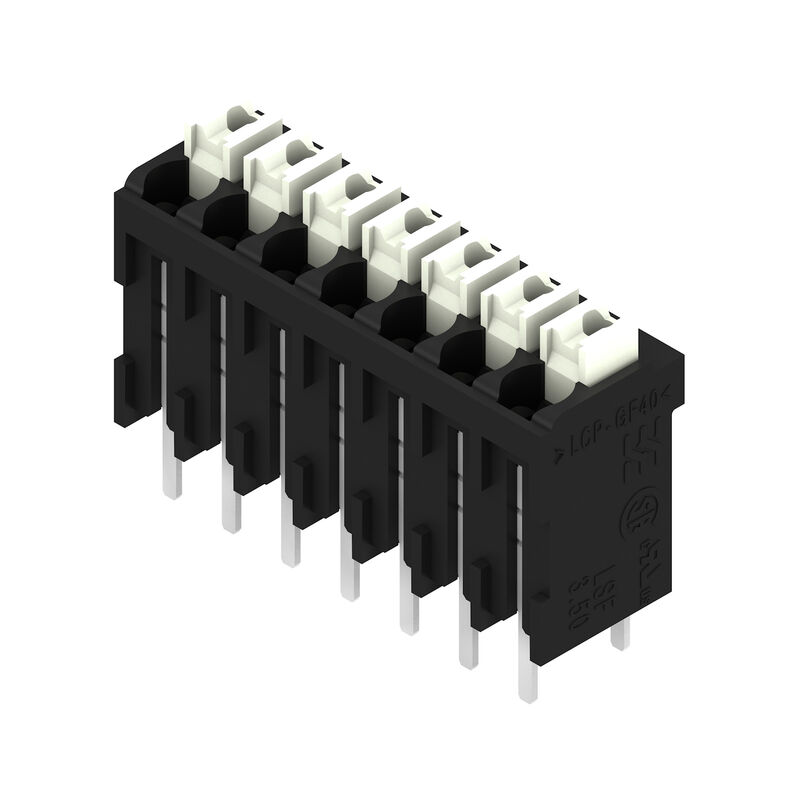

LSF-SMT 3.50/07/180 3.5SN BK RL
Produktbild

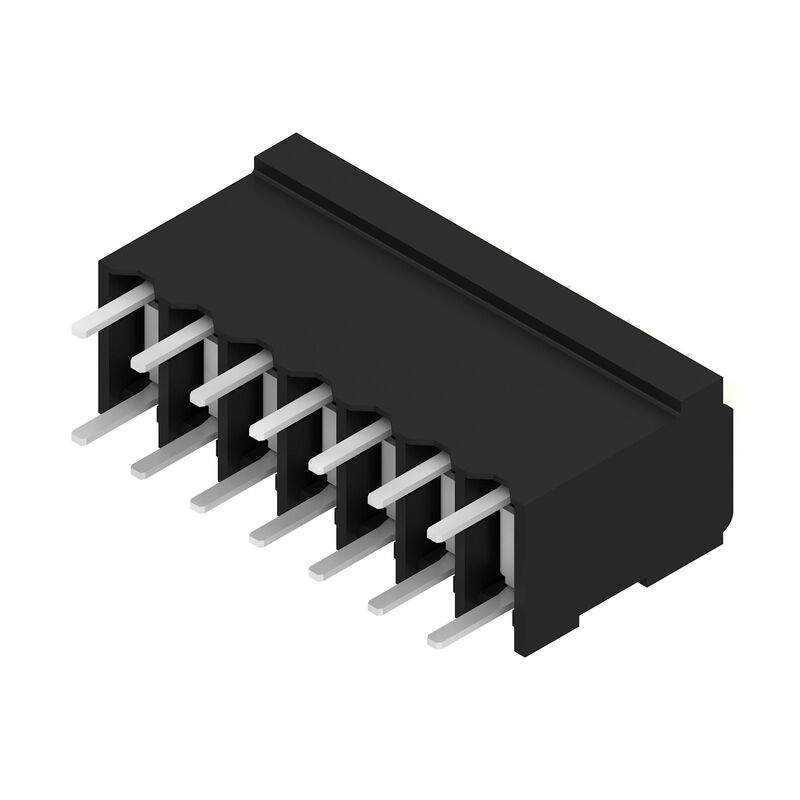

LSF-SMT 3.50/07/180 3.5SN BK RL
Produktbild
LSF-SMT 3.50/07/180 3.5SN BK RL
Maßbild
LSF-SMT 3.50/07/180 3.5SN BK RL
Maßbild
LSF-SMT 3.50/07/180 3.5SN BK RL
Maßbild
Optimiert für den SMT-Prozess
Sichere Board-to-Board-Verbindung

LSF-SMT 3.50/07/180 3.5SN BK RL

Leiterplattenklemme, 3.50 mm, Polzahl: 7, 180°, Lötstiftlänge (l): 3.5 mm, schwarz, PUSH IN mit Betätigungstaste, Klemmbereich, max. : 1.5 mm², Tape

Art.-Nr. 1874600000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 55
Zulassungen Allgemeine Bestelldaten Dimensions and weights Temperaturen Umweltanforderungen System parameters Werkstoffdaten Conductors suitable for connection Rated data acc. to IEC Nenndaten nach CSA Nenndaten nach UL 1059 Packing Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allgemeine Bestelldaten

Utförande
Leiterplattenklemme, 3.50 mm, Polzahl: 7, 180°, Lötstiftlänge (l): 3.5 mm, schwarz, PUSH IN mit Betätigungstaste, Klemmbereich, max. : 1.5 mm², Tape
Art.nr.
1874600000
Typ
LSF-SMT 3.50/07/180 3.5SN BK RL
GTIN (EAN)
4032248459377
Förp.
175 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Verpackung
Tape

Dimensions and weights

Djup
7,8 mm
Byggdjup (tum)
0,307 inch
Höjd
17,5 mm
Höhe (inch)
0,689 inch
Höhe niedrigstbauend
14 mm
Bredd
25,2 mm
Breite (inch)
0,992 inch
Nettovikt
5,104 g

Temperaturen

Dauergebrauchstemperatur, max.
120 °C

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Produktens koldioxidavtryck
  • Von der Wiege bis zum Werkstor:
    0.074 kg CO2 eq.

System parameters

Famille de produits
OMNIMATE Signal - Serie LSF
Technique de raccordement de conducteurs
PUSH IN mit Betätigungstaste
Montage sur le circuit imprimé
THT/THR-Lötanschluss
Orientation de la sortie du conducteur
180°
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Nombre de pôles
7
Polradstal
1
Juxtaposables côté client
Nein
Anzahl Reihen
1
Longueur du picot à souder (l)
3,5 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3
Dimensions du picot à souder
0,35 x 0,8 mm
Solder pin dimensions = d tolerance
0 / -0,1 mm
Diamètre du trou d'implantation (D)
1,1 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Antal lödstift per pol
2
Abisolierlänge
8 mm
L1 in mm
21 mm
L1 in Zoll
0,827 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Durchgangswiderstand
1,60 mΩ

Werkstoffdaten

Isoleringsmaterial
LCP GF
Färgkod
schwarz
Färg manöverelement
weiß
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Kupferlegierung
Skiktstruktur för lödanslutningen
4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
120 °C

Conductors suitable for connection

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
1,5 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
0,75 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Anslutningsbar ledare
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025760000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025770000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0690700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9021040000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Rated data acc. to IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
16 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
14 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 80 A

Nenndaten nach CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1664286
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
12 A
Rated current (Use group D / UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packing

Emballage de niveau ESD
static dissipative
Emballage
Tape
Longueur VPE
330 mm
Largeur VPE
330 mm
Hauteur VPE
49 mm
Profondeur ruban (T2)
20 mm
Largeur du ruban (W)
44 mm
Szalagzseb mélysége(K0)
19,5 mm
Altezza tasca nastro (A0)
8,05 mm
Largeur du ruban (B0)
25,5 mm
Séparation ruban (P1)
20 mm
Orifice de séparation ruban (E)
1,75 mm
Séparation ruban (F)
20,2 mm
Tape reel diameter ∅ (A)
330 mm
Surface resistance
Rs = 109 - 1012 Ω
Width Pick & Place Pad (WPPP)
7,5 mm
Длина контактной площадки Pick & Place (LPPP)
8,5 mm
Diameter på indragningsytan (ø Dmax.)
7 mm

Typprüfungen

Test : durabilité des marquages
  • Norm:
    DIN EN 60512-1-1 / 01.03
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer
  • Bewertung:
    vorhanden
  • Prüfung:
    Zulassungskennzeichnung UL
  • Bewertung:
    auf Verpackungsetikett
Test : section à fixer
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test de décrochage
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-konformitet
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hänvisningstext
  • Weitere Farben des Schiebers auf Anfrage
  • Betätigungskraft des Schiebers max. 40 N
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
