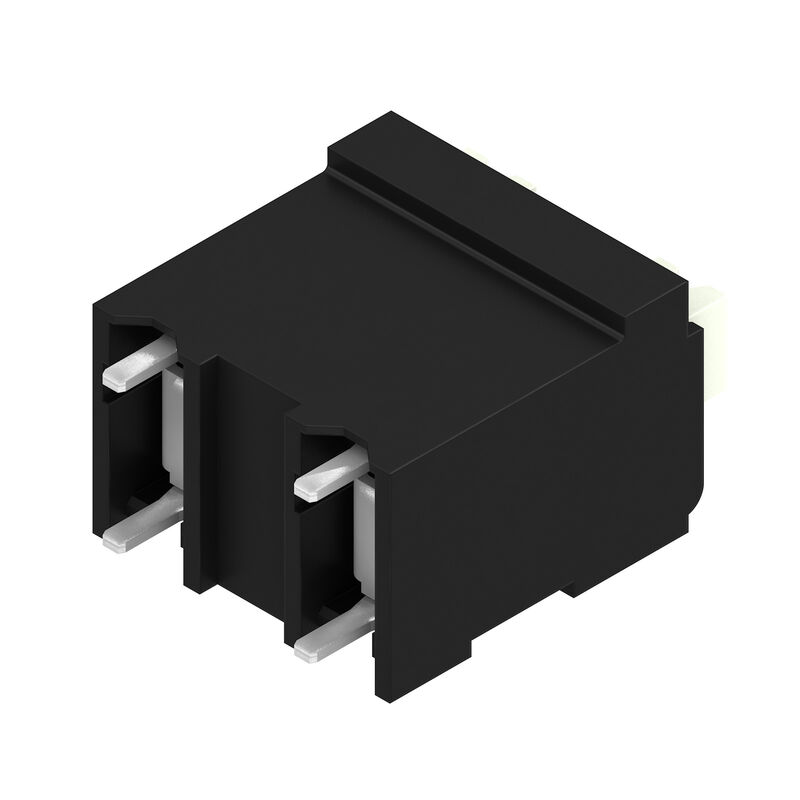

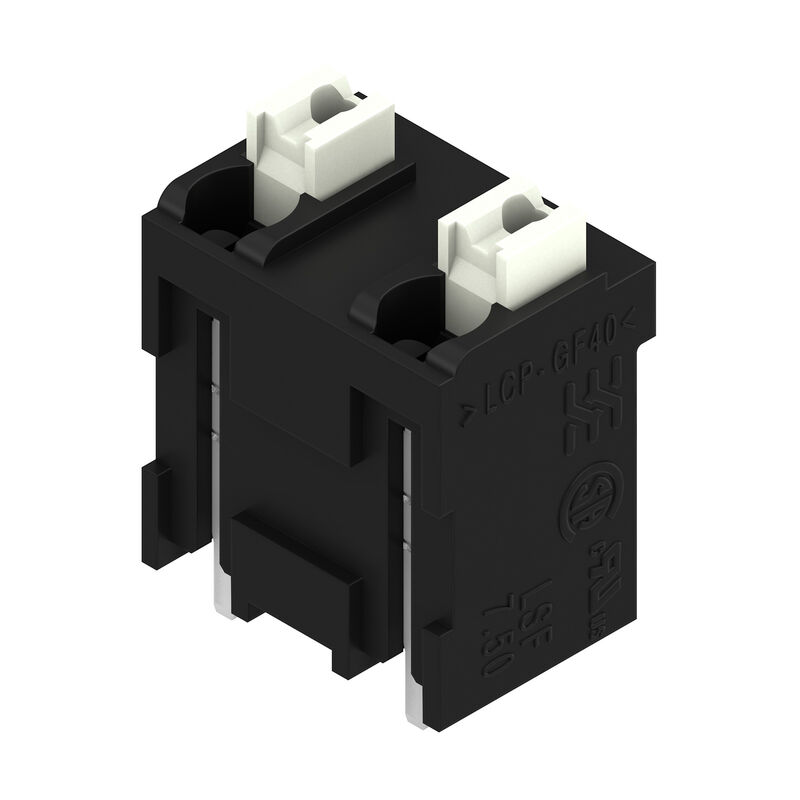

PCB端子LSF-SMT 7.50/02/180 1.5SN BK TU — 产品图片

下载技术数据页 EDA 单个组件

PCB端子LSF-SMT 7.50/02/180 1.5SN BK TU

PCB 接线端子, 7.50 mm, 回路数: 2, 180°, 焊脚长度 (l): 1.5 mm, 黑色, PUSH IN 带执行器, 压接范围，最大 : 1.5 mm², Tube

商品编号 1870280000

特性

通用订货数据

版本	PCB 接线端子, 7.50 mm, 回路数: 2, 180°, 焊脚长度 (l): 1.5 mm, 黑色, PUSH IN 带执行器, 压接范围，最大 : 1.5 mm², Tube
订货号	1870280000
类型	LSF-SMT 7.50/02/180 1.5SN BK TU
GTIN (EAN)	4032248447367
数量	47 PC
产品数据	IEC: 800 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
包装	Tube

尺寸和重量

深	7.8 mm
深度 (英寸)	0.307 inch
高度	15.5 mm
高度 (英寸)	0.61 inch
最低安装高度	14 mm
宽度	11.7 mm
宽度 (英寸)	0.461 inch
净重	2.04 g

温度

最大持续工作温度

120 °C

环保产品合规

REACH SVHC	/
RoHS 合规状态	合规，无例外

系统规格

产品系列	OMNIMATE 信号 - LSF 系列
导线连接方式	PUSH IN 带执行器
安装在印刷线路板上	THT/THR 焊接联接
导线出线方向	180°
间距 P（单位：mm）	7.5 mm
间距 P（单位：inch）	0.295 "
回路数	2
插针排数	1
由客户装配	无
层数	1
焊脚长度 (l)	1.5 mm
焊针长度公差	0 / -0,3 mm
焊针规格	0.35 x 0.8 mm
焊针规格 = d tolerance	0 / -0,1
焊接孔直径 (D)	1.1 mm
焊接孔直径公差 (D)	+ 0.1 mm
每回路的焊脚数目	2
剥线长度	8 mm
L1（mm）	7.5 mm
L1（inch）	0.295 "
防触电保护（按照DIN VDE 0470）	IP 20
防触电保护（按照DIN VDE57106）	手指安全保护
防护等级	IP20
通道电阻	1.60 mΩ

材料数据

绝缘材料	LCP GF
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	IIIa
相比漏电起痕指数（CTI）	≥ 175
Moisture Level (MSL)	1
阻燃等级符合 UL 94	V-0
触点材料	铜合金
焊接连接的焊层结构	4...6 µm Sn 亚光
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	120 °C
最小安装温度	-30 °C
最大安装温度范围	120 °C

适用导线

压接范围，最小	0.13 mm²
压接范围，最大	1.5 mm²
导线最小压接面积 AWG	AWG 28
导线最大压接面积 AWG	AWG 14
单股导线的，最小值 H05(07) V-U	0.2 mm²
单股导线的，最大值 H05(07) V-U	1.5 mm²
软导线，最小压接面积 H05(07) V-K	0.2 mm²
软导线，最大压接面积 H05(07) V-K	1.5 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.25 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	0.75 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.25 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	1.5 mm²
可压接导线	导线连接截面积: 型号: 细绞线标称值: 0.25 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9025760000 导线连接截面积: 型号: 细绞线标称值: 0.34 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9025770000 导线连接截面积: 型号: 细绞线标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 0690700000 导线连接截面积: 型号: 细绞线标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9021040000
参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	17.5 A
额定电流，最大回路数 (Tu = 20°C)	17.5 A
额定电流，最小回路数 (Tu = 40°C)	17.5 A
额定电流，最大回路数 (Tu = 40°C)	15 A
额定电压值（过电压等级II/污染等级2）	800 V
额定电压值（过电压等级III/污染等级2）	630 V
额定电压值（过电压等级III/污染等级3）	500 V
额定冲击电压（过压等级 II/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级3）	6 kV
瞬时耐电流	3 x 1s ， 80 A

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 C / CSA)	150 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	10 A
额定电流 (使用组 C / CSA)	10 A
额定电流 (使用组 D / CSA)	10 A
导线最小压接面积，AWG,	AWG 28
导线最大压接面积，AWG	AWG 14

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 C / UL 1059)	150 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	12 A
额定电流 (使用组 C / UL 1059)	10 A
额定电流 (使用组 D / UL 1059)	10 A
导线最小压接面积，AWG	AWG 28
导线最大压接面积，AWG	AWG 14
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	Tube
VPE 长度	255 mm
VPE 宽度	20 mm
VPE 高度	10 mm
表面电阻	Rs = 10⁹ - 10¹² Ω

类型测试

测试标识的耐久性	测试: 原产地标志, 类型鉴别, 插口距, 批准标识 UL, 耐久性评价: 可用
测试可夹紧截面积	标准: DIN EN 60999-1 章节 7 和 9.1 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 12.02 导线类型: 导体类型和导线截面积: 实心 0.14 mm² 导体类型和导线截面积: 扭绞 0.14 mm² 导体类型和导线截面积: 实心 1.5 mm² 导体类型和导线截面积: 扭绞 1.5 mm² 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递
导体损坏和意外松动测试	标准: DIN EN 60999-1 章节 7 和 9.1 / 12.00 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 扭绞 0.25 mm² 导体类型和导线截面积: H05V-U0.5 评价: 传递要求: 0.4 kg 导线类型: 导体类型和导线截面积: H07V-U1.5 导体类型和导线截面积: H07V-K1.5 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递
拉出测试	要求: ≥10 N 导线类型: 导体类型和导线截面积: 实心 0.14 mm² 导体类型和导线截面积: 扭绞 0.14 mm² 导体类型和导线截面积: 实心 1.5 mm² 导体类型和导线截面积: 扭绞 1.5 mm² 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 扭绞 0.25 mm² 导体类型和导线截面积: H05V-U0.5 评价: 传递要求: 0.4 kg 导线类型: 导体类型和导线截面积: H07V-U1.5 导体类型和导线截面积: H07V-K1.5 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 可根据客户要求提供其他颜色按钮
• 滑动触点的最大作用力为 40 N
• 额定电流大小与额定截面积和产品的位数有关系
• 针对带护套的管状端头
• 针对裸端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 建议使用 PZ 6/5 压接工具将管状端头制作成压接形状“A”。
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

下载

认证/证书/一致性声明	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90162)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1870280000)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
样本	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195)
白皮书 - 表面安装技术	[Download Whitepaper](LINK/wp_smt_EN.html)

分类

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01
