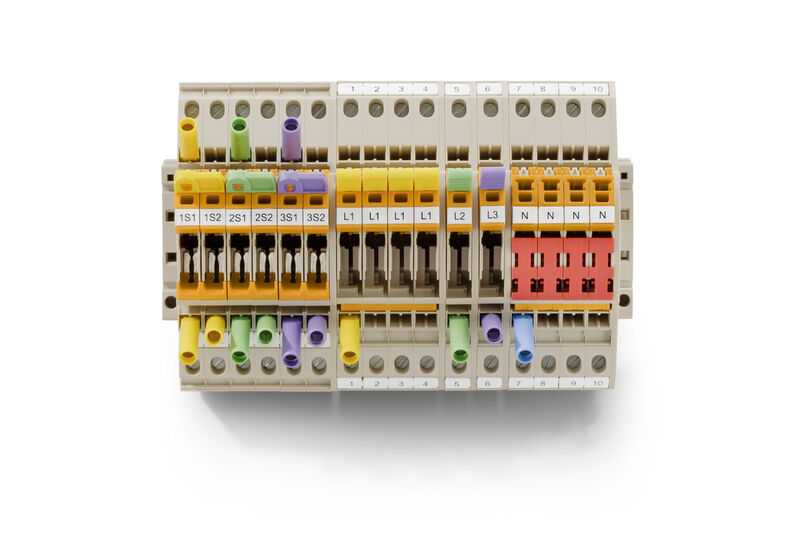

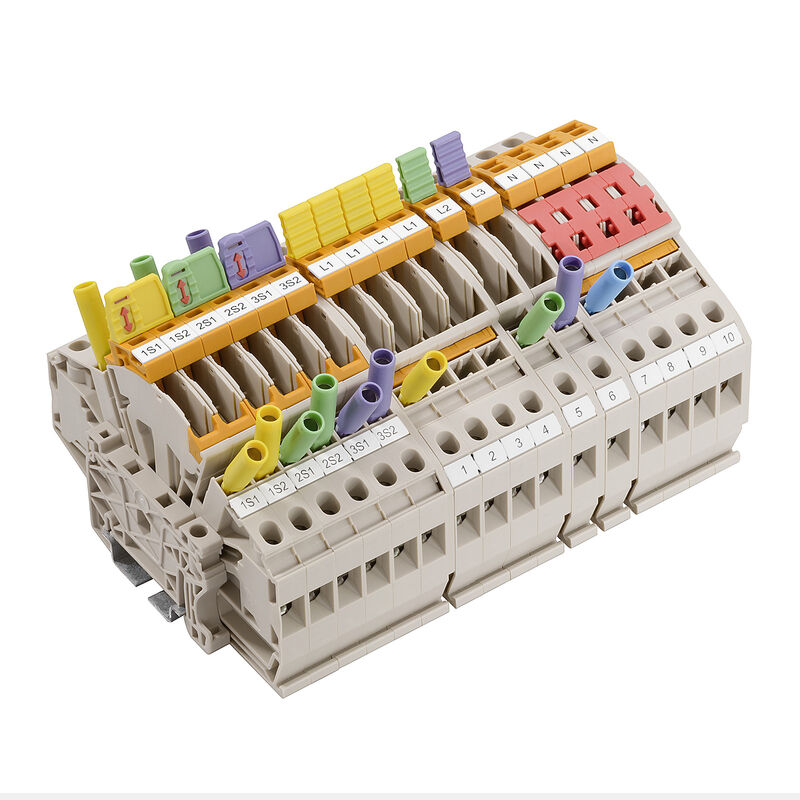

Borne seccionable de medición, Conexión brida-tornillo, Beige oscuro, 6 mm², 30 A, 500 V, Número de conexiones: 32, Número de pisos: 1

N.º de artículo 8000109947
Descargar hoja de datos Descargas de productos
Productos relacionados 21
Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión nominal) Generalidades Datos nominales Klasifikace

Datos generales para pedido

Versión
Borne seccionable de medición, Conexión brida-tornillo, Beige oscuro, 6 mm², 30 A, 500 V, Número de conexiones: 32, Número de pisos: 1
Código
8000109947
Tipo
LST VDE FNN SCHRAUBE
GTIN (EAN)
4099986658714
Cantidad
1 adet

Dimensiones y pesos

Profundidad
79 mm
Profundidad (pulgadas)
3,11 inch
Altura
100 mm
Výška (v palcích)
3,937 inch
Anchura
152,1 mm
Breite (inch)
5,988 inch
Peso neto
750 g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material básico
Wemid
Color
dark beige
작동 요소의 색상
прочее
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Tapa final obligatoria
No
Number of levels
1
Number of clamping points per level
32
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

enclavable
Sí
Lados abiertos
cerrado
Tipo de montaje
TS 35

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A4
Dimens. caña destornillador
0,8 x 4,0 mm
Dirección de conexión
lateral
Longitud de desaislado
12 mm
Número de conexiones
32
Par de apriete, max.
1,6 Nm
Par de apriete, min.
0,8 Nm
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 8
Sección de conexión del conductor, flexible, max.
10 mm²
Sección de conexión del conductor, flexible, mín.
0,5 mm²
Sección de embornado, máx.
10 mm²
Sección de embornado, mín.
0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5 mm²
Sección del conductor, flexible, mín.
0,5 mm²
Sección del conductor, semirrígido, máx.
10 mm²
Sección del conductor, semirrígido, mín.
0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.
10 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,5 mm²
Tipo de conexión
Conexión brida-tornillo
Tornillo de apriete
M 3,5

Generalidades

Carril de montaje
TS 35
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 8

Datos nominales

Sección nominal
6 mm²
Tensión nominal
500 V
Tensión nominal DC
500 V
Corriente nominal
30 A
Corriente en conductor máximo
30 A
Normas
IEC 60947-7-1
Sobretensión de choque nominal
6 kV
Categoría de sobretensión
III
Grado de polución
3

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
