特性

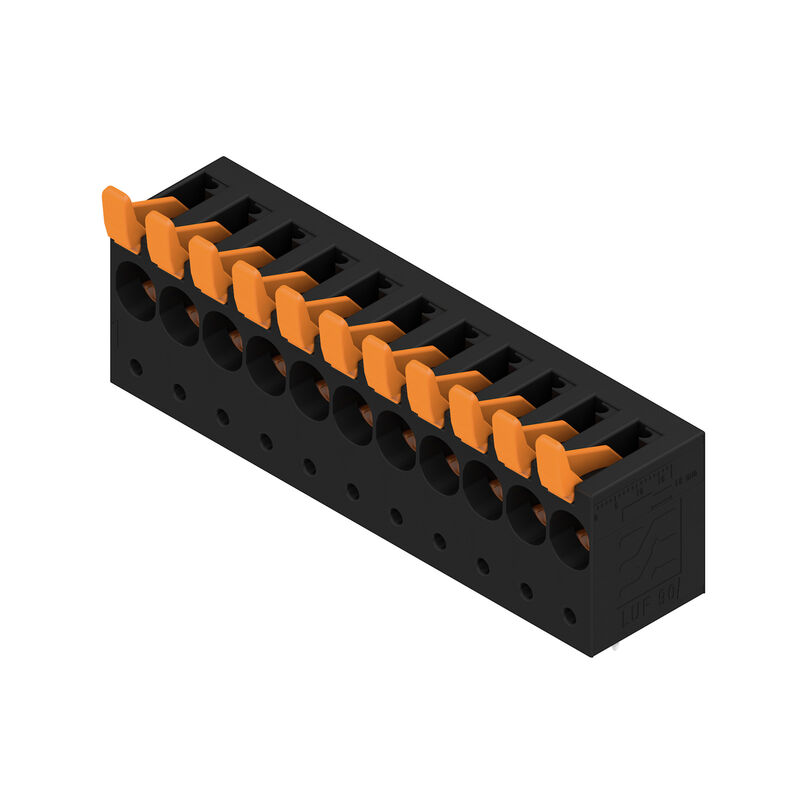

| 版本 | PCB 接线端子, 10.00 mm, 回路数: 11, 90°, 焊脚长度 (l): 5 mm, 黑色, PUSH IN 带执行器, 压接范围，最大 : 16 mm², 盒装 |
| 订货号 | 2453780000 |
| 类型 | LUF 10.00/11/90V 5.0SN BK BX |
| GTIN (EAN) | 4050118493689 |
| 数量 | 10 PC |
| 产品数据 |
IEC: 1000 V / 92 A / 0.5 - 25 mm² UL: 600 V / 58 A / AWG 18 - AWG 6 |
| 包装 | 盒装 |
| 深 | 26.45 mm |
| 深度 (英寸) | 1.041 inch |
| 高度 | 47.03 mm |
| 高度 (英寸) | 1.852 inch |
| 最低安装高度 | 42.03 mm |
| 宽度 | 111.58 mm |
| 宽度 (英寸) | 4.393 inch |
| 净重 | 111.1 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 电源 - LU 系列 |
| 导线连接方式 | PUSH IN 带执行器 |
| 安装在印刷线路板上 | THT 焊接联接 |
| 导线出线方向 | 90° |
| 间距 P（单位：mm） | 10 mm |
| 间距 P（单位：inch） | 0.394 " |
| 回路数 | 11 |
| 插针排数 | 1 |
| 由客户装配 | 无 |
| 层数 | 1 |
| 焊脚长度 (l) | 5 mm |
| 焊针规格 |
d = 1.2 mm
八角形 |
| 焊接孔直径 (D) | 1.6 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| 每回路的焊脚数目 | 2 |
| 直杆螺丝刀口尺寸 | 0.8 x 4.0 |
| 剥线长度 | 18 mm |
| L1（mm） | 100 mm |
| L1（inch） | 3.937 " |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入/ IP 10 未插入 |
| 防触电保护（按照DIN VDE57106） | 联接导线截面积自 6 mm² 起触摸安全 |
| 防护等级 | IP20 |
| 绝缘材料 | Wemid (PA) |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| 阻燃等级符合 UL 94 | V-0 |
| 插针材料 | E-Cu |
| 触点材料 | 铜合金 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -40 °C |
| 最高操作温度 | 120 °C |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 16 mm² |
| 单股导线的，最小值 H05(07) V-U | 0.5 mm² |
| 单股导线的，最大值 H05(07) V-U | 16 mm² |
| 多股硬导线，最小值 H07V-R | 6 mm² |
| 多股硬导线，最大值 H07V-R | 25 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.5 mm² |
| 软导线，最大压接面积 H05(07) V-K | 25 mm² |
| 最小压接面积 带预绝缘管状端头(DIN 46 228/4) | 0.5 mm² |
| 最大压接面积 带预绝缘管状端头(DIN 46 228/4) | 16 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小 | 0.5 mm² |
| 最大压接面积 带管状端头，符合DIN46 228/ 1 | 16 mm² |
| 塞规符合 EN 60999 a x b；ø | 5.3mm (B6) |
| 可压接导线 |
|
| 参考文本 |
根据产品和额定电压选择管状端头的长度。
塑料套环的外径不应大于节距 (P) |
| 依据标准进行测试 | IEC 60947-7-4 |
| 额定电流，最小回路数 (Tu = 20°C) | 92 A |
| 额定电流，最大回路数 (Tu = 20°C) | 80 A |
| 额定电流，最小回路数 (Tu = 40°C) | 82 A |
| 额定电流，最大回路数 (Tu = 40°C) | 76 A |
| 额定电压值（过电压等级II/污染等级2） | 1,000 V |
| 额定电压值（过电压等级III/污染等级2） | 690 V |
| 额定电压值（过电压等级III/污染等级3） | 1,000 V |
| 额定冲击电压（过压等级 II/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级3） | 8 kV |
| 额定电压 (使用组 B / CSA) | 600 V |
| 额定电压 (使用组 C / CSA) | 600 V |
| 额定电压 (使用组 D / CSA) | 600 V |
| 额定电流 (使用组 B / CSA) | 58 A |
| 额定电流 (使用组 C / CSA) | 58 A |
| 额定电流 (使用组 D / CSA) | 5 A |
| 导线最小压接面积，AWG, | AWG 18 |
| 导线最大压接面积，AWG | AWG 6 |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 600 V |
| 额定电压 (使用组 C / UL 1059) | 600 V |
| 额定电压 (使用组 D / UL 1059) | 600 V |
| 额定电流 (使用组 B / UL 1059) | 58 A |
| 额定电流 (使用组 C / UL 1059) | 58 A |
| 额定电流 (使用组 D / UL 1059) | 5 A |
| 导线最小压接面积，AWG | AWG 18 |
| 导线最大压接面积，AWG | AWG 6 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 包装 | 盒装 |
| VPE 长度 | 328 mm |
| VPE 宽度 | 118 mm |
| VPE 高度 | 49 mm |
| 测试标识的耐久性 |
|
| 测试 可夹紧 截面积 |
|
| 导体损坏和意外松动测试 |
|
| 拉出测试 |
|
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 针对裸端头 • 针对带护套的管状端头 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 该测试点只能用作电势传感器测试点。 • 单针 PCB 接线端子可用于高达 1500 V（直流）和 1000 V（交流）的电压。在应用中，应遵守相关的设备标准，以及适当的电气间隙和爬电距离要求 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
